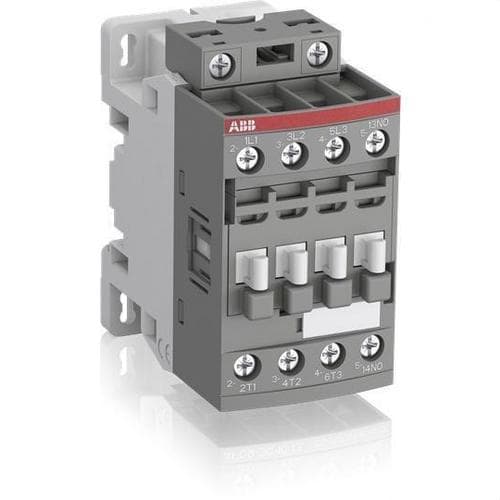

Stýkač AF16-30-10 3P BOB 24-60VAC 20-60VDC

Stykač ABB AF16-30-10-11, reference 1SBL177001R1110, je třípólový stykač řady AF určený pro řízení třífázových motorů a dalších elektrických zátěží v průmyslových instalacích, rozvaděčích, automatizaci a spínacích systémech. Disponuje 3 hlavními normálně otevřenými kontakty, integrovaným pomocným kontaktem 1NO a elektronickou cívkou schopnou pracovat jak se střídavým, tak se stejnosměrným proudem.

Tento model podporuje ovládací napětí 24 až 60 V AC při 50/60 Hz a 20 až 60 V DC. Díky elektronickému rozhraní cívky může stykač pracovat v širokém rozsahu řídicího napětí, což usnadňuje jeho integraci do instalací s různými ovládacími napětími a zajišťuje vyšší odolnost vůči kolísání napájení.

Hlavní vlastnosti stykače ABB AF16-30-10

• Značka: ABB.
• Řada: AF.
• Model: AF16-30-10-11.
• Reference: 1SBL177001R1110.
• Počet hlavních pólů: 3.
• Hlavní kontakty: 3 normálně otevřené (3NO).
• Integrovaný pomocný kontakt: 1 normálně otevřený (1NO).
• Jmenovitý proud AC-3: 18 A při 380-440 V.
• Výkon motoru AC-3: 7,5 kW při 380/400 V.
• Jmenovitý proud AC-1: až 30 A při 690 V a 40/60 °C.
• Ovládací napětí cívky: 24-60 V AC při 50/60 Hz a 20-60 V DC.
• Jmenovité napětí hlavního obvodu: až 690 V.
• Typ cívky: elektronická AC/DC se širokým rozsahem.
• Ochrana proti přepětí: integrovaná.
• Typ připojení: šroubové svorky.
• Stupeň krytí svorek: IP20.

Stykač pro motory do 7,5 kW při 400 V

ABB AF16-30-10 je zvláště vhodný pro spínání třífázových motorů. V kategorii použití AC-3 umožňuje provozní proud 18 A při 380/400 V a výkon motoru až 7,5 kW při 400 V. Při 415 a 440 V může pracovat s motory až do 9 kW, v souladu s hodnotami specifikovanými společností ABB.

V kategorii AC-1, určené pro neinduktivní nebo mírně induktivní zátěže, dosahuje jmenovitého proudu 30 A při 690 V při okolních teplotách až 60 °C. Tyto parametry umožňují jeho použití jak pro spínání motorů, tak pro různé elektrické zátěže v řídicích a rozvodných skříních.

Elektronická cívka pro AC i DC

Jednou z hlavních vlastností stykačů řady ABB AF je jejich elektronicky řízená cívka. V této verzi, označené příponou -11, cívka přijímá napětí 24 až 60 V AC při 50/60 Hz a 20 až 60 V DC.

Široký pracovní rozsah umožňuje používat stejný stykač s různými ovládacími napětími bez nutnosti výměny cívky. Tato technologie také usnadňuje provoz při kolísání řídicího napětí, což je obzvláště praktické v automatizačních systémech a strojních zařízeních, kde se může stabilita napájení měnit.

Integrovaná ochrana proti přepětí

AF16-30-10 má z výroby integrovanou ochranu proti přepětí v obvodu cívky. ABB tak v mnoha aplikacích eliminuje potřebu instalace dodatečného přepěťového supresoru ke stykači, zjednodušuje zapojení rozvaděče a snižuje počet potřebných komponentů.

Tato vlastnost je zvláště užitečná v řídicích obvodech, kde opakované spínání může při zapínání nebo vypínání induktivních zátěží způsobovat elektrické rušení.

Integrovaný pomocný kontakt 1NO

Kromě tří hlavních kontaktů je stykač vybaven jedním integrovaným normálně otevřeným pomocným kontaktem. Tento kontakt lze použít pro signalizaci, blokování, zpětnou vazbu o stavu stykače nebo integraci s dalšími prvky řídicího obvodu.

Řada AF také umožňuje přidání dalších pomocných bloků montovaných zepředu nebo z boku, což umožňuje rozšířit konfiguraci systému, pokud aplikace vyžaduje větší počet pomocných kontaktů.

Provozní proudy a výkony

• AC-3 při 220/230/240 V: 18 A, až 4 kW.
• AC-3 při 380/400 V: 18 A, až 7,5 kW.
• AC-3 při 415 V: 18 A, až 9 kW.
• AC-3 při 440 V: 18 A, až 9 kW.
• AC-3 při 500 V: 15 A, až 9 kW.
• AC-3 při 690 V: 10,5 A, až 9 kW.
• AC-1 při 690 V a 40 °C: 30 A.
• AC-1 při 690 V a 60 °C: 30 A.
• AC-1 při 690 V a 70 °C: 26 A.

Připojení pomocí šroubových svorek

ABB AF16-30-10 používá šroubové svorky jak v hlavním obvodu, tak v pomocných a řídicích obvodech. Hlavní obvod umožňuje připojení pevných vodičů až do 6 mm², stejně jako různé konfigurace flexibilních vodičů v závislosti na použitém typu svorky.

Hlavní, pomocné i cívkové svorky mají stupeň krytí IP20 podle IEC 60529, což přispívá k ochraně před náhodným dotykem živých částí při běžném použití v rozvaděčích a elektrických skříních.

Vysoká spínací frekvence

Stykač je připraven pro aplikace vyžadující časté spínání. ABB uvádí maximální elektrickou spínací frekvenci až 1 200 cyklů za hodinu v kategorii AC-3 a maximální mechanickou spínací frekvenci až 3 600 cyklů za hodinu, vždy v rámci podmínek použití stanovených výrobcem.

Technické údaje ABB AF16-30-10-11

• Výrobce: ABB.
• Rodina: stykače AF.
• Výrobní reference: 1SBL177001R1110.
• Označení: AF16-30-10-11.
• Póly: 3.
• Hlavní kontakty NO: 3.
• Hlavní kontakty NC: 0.
• Pomocné kontakty NO: 1.
• Pomocné kontakty NC: 0.
• Napětí cívky AC: 24-60 V, 50/60 Hz.
• Napětí cívky DC: 20-60 V.
• Provozní proud AC-3 při 400 V: 18 A.
• Výkon AC-3 při 400 V: 7,5 kW.
• Provozní proud AC-1: 30 A při 690 V a 40/60 °C.
• Jmenovité provozní napětí hlavního obvodu: 690 V.
• Jmenovité izolační napětí: 690 V podle IEC 60947-4-1.
• Impulsní odolné napětí: 6 kV.
• Frekvence hlavního obvodu: 50/60 Hz.
• Krytí svorek: IP20.
• Typ svorky: šroubová.
• Maximální provozní nadmořská výška: 3 000 m.
• Okolní teplota bez tepelného relé: od -40 do +70 °C.
• Skladovací teplota: od -60 do +80 °C.
• Rozměry: 86 x 45 x 77 mm (v x š x h).
• Čistá hmotnost: 0,27 kg.
• EAN: 3471523110618.

Normy a kompatibilita

Stykač ABB AF16-30-10 splňuje mimo jiné normy IEC/EN 60947-1 a IEC/EN 60947-4-1 a má také schválení podle UL 508 a CSA C22.2 č. 14. Výrobek rovněž splňuje požadavky směrnice RoHS uvedené společností ABB.

Díky svým elektrickým vlastnostem, elektronické cívce se širokým rozsahem a kompaktním rozměrům je stykač ABB AF16-30-10-11 vhodným řešením pro rozvaděče, řízení motorů, stroje, průmyslovou automatizaci, ventilační systémy, čerpadla a další aplikace vyžadující třífázové spínání až do 18 A v kategorii AC-3.

Důležité: ABB uvádí, že varianta AF..-30-..-11 není určena pro přímé řízení z výstupu PLC. Pro takové aplikace je nutné ověřit kompatibilitu řídicího systému a zvolit vhodnou variantu podle specifikací výrobce.
