Stykač 40A 4NO 230V

Le stykač Legrand CX³ 412553 je modulární zařízení určené pro ovládání elektrických zátěží s vysokým výkonem. Má 4 póly se 4 normálně otevřenými kontakty, jmenovitý proud 40 ampérů a ovládací cívku na 230 voltů střídavého proudu.

Je navržen pro instalaci do elektrických rozvaděčů na DIN lištu a umožňuje ovládat pomocí řídicího signálu zátěže, jako jsou topné systémy, osvětlovací okruhy a čerpadla. Jeho modulární provedení a čelní ruční ovládání usnadňují jak integraci do rozvaděče, tak i kontrolu a údržbu.

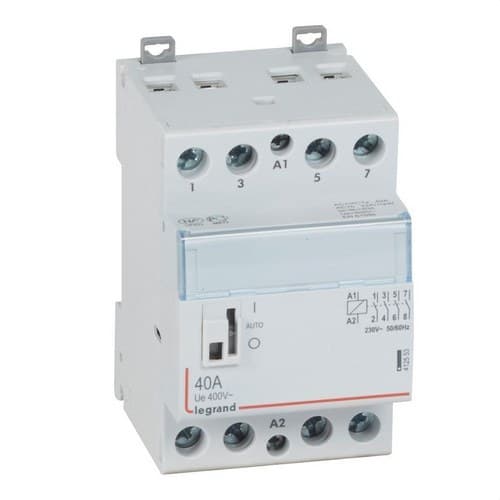

Stykač Legrand CX³ 40 A se 4 normálně otevřenými kontakty

Reference 412553 patří do řady modulárních stykačů CX³ od Legrand. Je vybaven 4 normálně otevřenými výkonovými kontakty, takže kontakty zůstávají otevřené, když cívka není sepnutá, a zavírají se, když stykač obdrží příslušný řídicí signál.

Tato konfigurace umožňuje současné spínání několika vodičů jediným elektrickým povelem, což usnadňuje automatizaci a dálkové ovládání různých typů zátěží.

Ovládací cívka 230 voltů

Stykač obsahuje budicí cívku 230 voltů střídavého proudu. Podle technického listu Legrand se přípustný rozsah budicího napětí pohybuje mezi 195 a 253 volty.

Když cívka dostane napětí, vnitřní mechanismus změní stav výkonových kontaktů. Když přestane dostávat řídicí signál, kontakty se vrátí do odpovídající provozní polohy.

Jmenovitý proud 40 ampérů

Legrand 412553 umožňuje provozní proud 40 ampérů v kategorii AC-7a nebo AC-1, což jsou kategorie spojené především s odporovou nebo mírně induktivní zátěží.

Pro aplikace odpovídající kategoriím AC-7b nebo AC-3 uvádí Legrand provozní proud 22 ampérů. Výběr stykače je vždy nutné provádět s ohledem na typ zátěže a její kategorii použití, nikoli pouze na maximální jmenovitý proud.

Aplikace v topení, osvětlení a čerpadlech

Legrand tento stykač doporučuje pro řízení zátěží s vysokou spotřebou, včetně aplikací, jako jsou elektrické topné systémy, osvětlovací instalace a čerpadla.

Stykač odděluje řídicí obvod od výkonového obvodu, takže elektrický signál s nižší spotřebou může ovládat zapnutí a vypnutí hlavní zátěže.

Tato vlastnost je zvláště užitečná v automatizovaných instalacích, elektrických rozvaděčích, systémech energetického řízení a v obvodech vyžadujících časté spínání nebo ovládání z externích zařízení.

4 póly pro obvody až do 400 voltů

Zařízení má 4 póly a je navrženo pro jmenovité provozní napětí 400 voltů střídavého proudu. Tato konfigurace umožňuje použití v instalacích, kde je nutné společné spínání více vodičů.

4 hlavní kontakty jsou normálně otevřené. Model neobsahuje žádné normálně zavřené hlavní kontakty.

Čelní ruční ovládání pro zkoušky a údržbu

Stykač je vybaven ručním ovládáním přístupným z čelní strany po sejmutí příslušného krytu. Tento mechanismus umožňuje provádět zkušební a údržbové funkce přímo na zařízení.

Ovládání umožňuje zvolit trvalé polohy zapnutí nebo vypnutí bez automatického návratu, což usnadňuje určité kontroly během instalace, diagnostiky nebo údržby.

Modulární provedení 3 moduly

Legrand CX³ 412553 je určen pro montáž na DIN lištu v elektrických rozvaděčích a zabírá šířku odpovídající 3 modulům.

Má dva upevňovací systémy na lištu, jeden v horní a druhý v dolní části, navržené pro usnadnění montáže a demontáže zařízení.

Umožňuje také vložení rozvodného hřebenu typu vidlice shora, což zjednodušuje některé konfigurace napájení v rozvaděči.

Štítkovač pro identifikaci obvodu

Čelní strana obsahuje štítkovač, který umožňuje vizuálně identifikovat obvod nebo zátěž ovládanou stykačem. Tato funkce je zvláště praktická v elektrických rozvaděčích s mnoha ovládacími a ochrannými prvky.

Jasná identifikace usnadňuje uvedení do provozu, kontrolu, údržbu i vyhledávání poruch.

Kompatibilní s pomocnými kontakty Legrand

Stykač lze doplnit o kompatibilní pomocné kontakty Legrand. Výrobce výslovně uvádí možnost spojení s pomocným kontaktem s referencí 412431, což umožňuje rozšířit signalizační nebo řídicí funkce podle potřeb projektu.

Kapacita pro různé typy osvětlení

Kromě obecných výkonových aplikací Legrand uvádí specifické hodnoty pro různé osvětlovací zátěže. Maximální zátěž pro žárovky je 5 000 wattů.

Pro zářivky je uvedena maximální kapacita 3 100 voltampérů, přičemž v duálních obvodech dosahuje 3 400 voltampérů a v určitých instalacích s paralelní kompenzací 1 400 voltampérů.

Tyto hodnoty je třeba posuzovat společně se skutečnými vlastnostmi svítidel a obvodu, který má být ovládán.

Rozměry a instalace

Stykač má šířku 68 milimetrů, výšku 94 milimetrů a hloubku 53,4 milimetru. Uvedená instalační hloubka podle Legrand je 44 milimetrů.

Jeho modulární provedení umožňuje integraci spolu s jističemi, proudovými chrániči, spínacími hodinami, impulzními relé a dalšími ochrannými a automatizačními prvky v rámci elektrického rozvaděče.

Ochrana a normy

Legrand 412553 má stupeň krytí IP2X a je vyroben v souladu s normou IEC/EN 61095, určenou pro elektromagnetické stykače pro domácí a podobné aplikace.

Technické vlastnosti Legrand 412553

• Značka: Legrand.
• Řada: CX³.
• Reference: 412553.
• EAN: 3245064125536.
• Typ produktu: modulární výkonový stykač.
• Počet pólů: 4.
• Normálně otevřené kontakty: 4.
• Normálně zavřené kontakty: žádné.
• Provozní proud AC-7a nebo AC-1: 40 ampérů.
• Provozní proud AC-7b nebo AC-3: 22 ampérů.
• Jmenovité provozní napětí: 400 voltů střídavého proudu.
• Jmenovité napětí cívky: 230 voltů střídavého proudu.
• Rozsah budicího napětí: mezi 195 a 253 volty.
• Montáž: DIN lišta.
• Šířka: 3 moduly.
• Fyzická šířka: 68 milimetrů.
• Výška: 94 milimetrů.
• Hloubka: 53,4 milimetru.
• Instalační hloubka: 44 milimetrů.
• Stupeň krytí: IP2X.
• Čelní ruční ovládání: ano.
• Štítkovač: ano.
• Možnost přidání pomocných kontaktů: ano.
• Kompatibilní pomocný kontakt uvedený Legrand: reference 412431.
• Maximální zátěž pro žárovky: 5 000 wattů.
• Maximální zátěž pro zářivky: 3 100 voltampérů.
• Norma: IEC/EN 61095.

Modulární stykač pro automatizaci zátěží s vysokým výkonem

Legrand CX³ 412553 kombinuje 4 normálně otevřené kontakty, kapacitu až 40 ampérů a ovládací cívku na 230 voltů, čímž nabízí kompaktní řešení pro elektrické ovládání topení, osvětlení, čerpadel a dalších kompatibilních zátěží.

Montáž na DIN lištu, provedení 3 moduly, čelní ruční ovládání, štítkovač a možnost doplnění pomocných kontaktů usnadňují jeho integraci do bytových, komerčních i dalších elektrických rozvaděčů, které vyžadují spolehlivé a centralizované spínání výkonových obvodů.
