Stykač 40A 2NO 230V

Stykač Legrand CX³ 412545 je modulární zařízení určené pro dálkové ovládání elektrických zátěží. Disponuje 2 póly se 2 normálně otevřenými kontakty, jmenovitým proudem 40 ampérů a ovládací cívkou na 230 voltů střídavého proudu.

Je zvláště vhodný pro spínání zátěží, jako jsou osvětlovací okruhy, topné systémy a čerpadla. Montáž na DIN lištu, provedení 2 modulů a čelní ruční ovládání usnadňují jeho integraci do bytových, komerčních a dalších automatizačních a řídicích rozvaděčů.

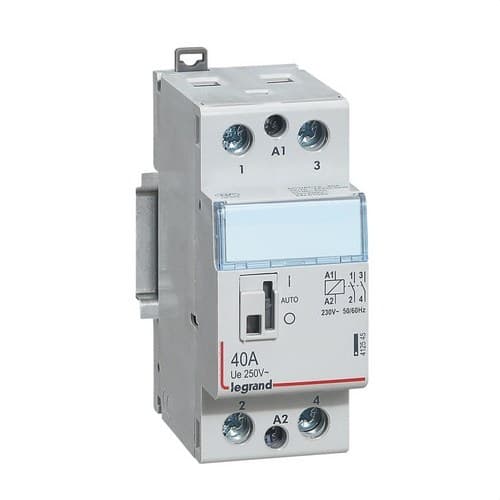

Stykač Legrand CX³ 40 A se 2 normálně otevřenými kontakty

Reference 412545 patří do řady modulárních stykačů CX³ značky Legrand. Obsahuje 2 výkonové normálně otevřené kontakty, které zůstávají rozepnuté, když cívka není napájena, a sepínají se při přijetí příslušného ovládacího signálu.

Tato konfigurace umožňuje připojovat a odpojovat elektrickou zátěž pomocí externího povelu, přičemž řídicí obvod je oddělen od výkonového obvodu.

Ovládací cívka 230 voltů

Stykač je vybaven ovládací cívkou 230 voltů střídavého proudu. Legrand uvádí rozsah budicího napětí mezi 195 a 253 volty.

Po přivedení napětí na cívku mechanismus sepne výkonové kontakty a umožní napájení připojené zátěže. Po zmizení ovládacího signálu se kontakty vrátí do svého normálního stavu.

Jmenovitý proud až 40 ampérů

Legrand 412545 umožňuje provozní proud 40 ampérů v kategoriích AC-7a nebo AC-1, které se používají pro převážně odporové nebo mírně induktivní zátěže.

Pro aplikace odpovídající kategoriím AC-7b nebo AC-3, spojeným s určitými motorovými zátěžemi, uvádí Legrand provozní proud 22 ampérů.

Výběr stykače je nutné provést s ohledem na proud, typ zátěže a příslušnou kategorii použití.

Provozní napětí 250 voltů

Tento bipolární stykač je navržen pro práci s jmenovitým provozním napětím 250 voltů střídavého proudu. Jeho 2 póly umožňují současné spínání dvou vodičů jediným řídicím povelem.

Tato konfigurace je zvláště vhodná pro jednofázové okruhy a další aplikace kompatibilní s elektrickými vlastnostmi zařízení.

Ovládání osvětlení, vytápění a čerpadel

Legrand tento stykač specifikuje pro ovládání zátěží s vyšší spotřebou, včetně osvětlovacích instalací, topných systémů a čerpadel.

Zařízení umožňuje, aby řídicí signál spravoval zapínání a vypínání výkonového obvodu, což usnadňuje jeho integraci s termostaty, spínacími hodinami, systémy energetického managementu a dalšími kompatibilními automatizačními prvky.

Čelní ruční ovládání

Legrand CX³ 412545 je vybaven ručním ovládáním přístupným z čelní strany po sejmutí příslušného krytu.

Toto ovládání umožňuje přímé ovládání stykače pro účely zkoušky, kontroly a údržby. Legrand uvádí možnost zvolit trvalou polohu zapnutí nebo vypnutí bez automatického návratu.

Modulární provedení 2 moduly

Stykač je určen pro instalaci na DIN lištu a zabírá šířku odpovídající 2 modulům, což usnadňuje jeho integraci vedle jističů, proudových chráničů, spínacích hodin, impulzních relé a dalších modulárních přístrojů.

Je vybaven dvěma upevňovacími systémy na DIN lištu, umístěnými v horní a dolní části, pro zjednodušení montáže a demontáže.

Kompatibilní s napájecím hřebenem

Konstrukce umožňuje instalaci vidlicového napájecího hřebenu shora, což usnadňuje určité konfigurace elektrické distribuce uvnitř rozvaděče.

Řada CX³ tak umožňuje udržet přehlednou instalaci a usnadnit zapojení při použití kompatibilních modulárních přístrojů.

Štítek pro identifikaci okruhu

Na čelní straně je štítek pro označení, určený k jasné identifikaci zátěže nebo okruhu ovládaného stykačem.

Tato vlastnost je zvláště užitečná v rozvaděčích s mnoha přístroji, protože usnadňuje údržbu, kontrolu a dohledávání okruhů.

Kompatibilní s pomocnými prvky Legrand

Stykač lze doplnit o kompatibilní pomocné prvky. Legrand výslovně uvádí možnost instalace pomocného prvku s referencí 412431, což umožňuje rozšířit řídicí a signalizační funkce zařízení.

Kapacita pro různé osvětlovací zátěže

Legrand uvádí specifické hodnoty zátěže pro různé technologie osvětlení. Pro žárovky je maximální uvedená zátěž 5 000 wattů.

V instalacích s fluorescenčními lampami je maximální uvedená kapacita 3 100 voltampérů, zatímco v duo obvodech dosahuje 3 400 voltampérů. Pro paralelně kompenzované fluorescenční instalace je uvedená hodnota 1 400 voltampérů.

Ochrana a normy

Stykač má stupeň krytí IP2X a je vyroben v souladu s normou IEC/EN 61095, která se vztahuje na elektromechanické stykače pro domácí instalace a podobné použití.

Reference 412545 má navíc oficiální produktové certifikace pro řadu CX³.

Technické vlastnosti Legrand 412545

• Značka: Legrand.
• Řada: CX³.
• Reference: 412545.
• EAN: 3245064125451.
• Typ produktu: modulární výkonový stykač.
• Počet pólů: 2.
• Normálně otevřené kontakty: 2.
• Normálně zavřené kontakty: žádné.
• Provozní proud AC-7a nebo AC-1: 40 ampérů.
• Provozní proud AC-7b nebo AC-3: 22 ampérů.
• Jmenovité provozní napětí: 250 voltů střídavého proudu.
• Jmenovité napětí cívky: 230 voltů střídavého proudu.
• Rozsah budicího napětí: mezi 195 a 253 volty.
• Aplikace: osvětlení, vytápění a čerpadla.
• Čelní ruční ovládání: ano.
• Montáž: DIN lišta.
• Počet modulů: 2.
• Šířka: 68 milimetrů.
• Výška: 94 milimetrů.
• Hloubka: 35,6 milimetrů.
• Montážní hloubka: 44 milimetrů.
• Stupeň krytí: IP2X.
• Maximální zátěž pro žárovky: 5 000 wattů.
• Maximální zátěž pro fluorescenční lampy: 3 100 voltampérů.
• Maximální zátěž pro fluorescenční lampy v duo obvodu: 3 400 voltampérů.
• Maximální zátěž pro paralelně kompenzované fluorescenční lampy: 1 400 voltampérů.
• Kompatibilní s pomocnými prvky: ano.
• Legrandem uvedený pomocný prvek: reference 412431.
• Norma: IEC/EN 61095.

Bipolární stykač pro automatizaci zátěží

Legrand CX³ 412545 kombinuje proud až 40 ampérů, 2 normálně otevřené kontakty a cívku na 230 voltů v modulárním provedení 2 modulů.

Jeho čelní ruční ovládání, montáž na DIN lištu, kompatibilita s pomocnými prvky a schopnost ovládat osvětlení, vytápění a čerpadla z něj činí praktické řešení pro automatizaci elektrických zátěží z rozvaděče.
