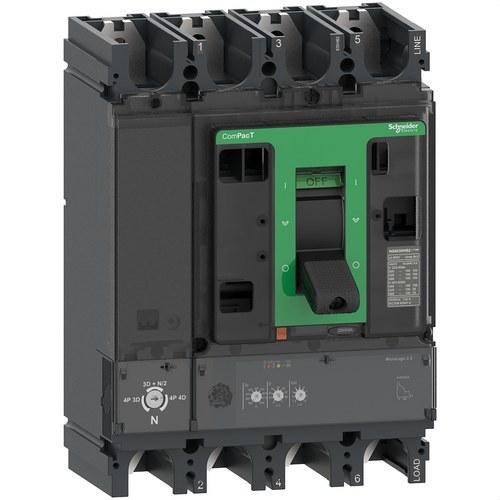

Jistič ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3

Automatický jistič Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 je robustní a vysoce efektivní řešení navržené k zajištění elektrické ochrany v průmyslových a komerčních aplikacích. Tento model řady ComPacT optimalizuje prostor a usnadňuje instalaci, poskytuje spolehlivou a dlouhotrvající ochranu pro elektrické instalace s vysokými nároky. S vypínací schopností 50kA při 415V AC zajišťuje ComPacT NSX400N bezpečnost a kontinuitu elektrických systémů v kritických situacích.

Tento automatický jistič se 4 póly (4P4R) je vybaven elektronickou řídící jednotkou Micrologic 2.3, která nabízí pokročilé funkce nastavitelné ochrany. Řídící jednotka umožňuje vlastní konfigurace, jako je nastavení zpoždění přetížení (L), zkrat se zpožděním (S) a okamžitá ochrana (I), čímž zajišťuje, že elektrický systém je chráněn za všech okolností před možnými poruchami nebo přetíženími. To z něj činí flexibilní a přizpůsobitelné řešení pro širokou škálu aplikací.

Kompaktní design ComPacT NSX400N (185 mm x 255 mm x 110 mm) umožňuje jeho efektivní instalaci v rozvaděčích, kde je prostor omezený. Jeho knižní design optimalizuje prostor v elektrických skříních, umožňuje dokonalou integraci do stávajících řídících systémů. Navíc splňuje nejpřísnější mezinárodní normy včetně IEC 60947, CCC a EAC, což zaručuje jeho spolehlivost a dodržování bezpečnostních standardů.

Klíčové technické specifikace:

• Jmenovitý proud (In): 400A při 40°C, vhodné pro aplikace vyžadující robustní ochranu v elektrických systémech s vysokým zatížením.
• Vypínací schopnost (Icu): 50kA při 415V AC, s dodatečnými schopnostmi až 85kA při 220/240V AC a 10kA při 690V AC, což zajišťuje ochranu před závažnými elektrickými poruchami v různých sítích.
• Jmenovité napětí (Ue): 690V AC 50/60 Hz, vhodné pro vysokonapěťové střídavé sítě.
• Řídící jednotka Micrologic 2.3: Poskytuje nastavitelnou ochranu proti přetížení a zkratům, zlepšuje schopnost reakce a bezpečnost systému.
• Kompaktní rozměry: Se šířkou 185 mm, výškou 255 mm a hloubkou 110 mm, jeho design usnadňuje instalaci v omezených prostorech bez kompromisů v ochranné schopnosti.
• Pevná montáž: Poskytuje stabilitu a bezpečnou instalaci v rozvaděčích s vysokými nároky.

Jednou z hlavních výhod ComPacT NSX400N je jeho ergonomický design, který zkracuje dobu instalace a zapojení až o 40%, což vede k významnému zlepšení efektivity pro výrobce elektrických rozvaděčů. Navíc jeho nová ergonomická páka usnadňuje manuální ovládání, což činí operace bezpečnějšími a snadněji proveditelnými.

Další charakteristiky:

• Ekologický design: Tento automatický jistič je součástí ekologické značky Schneider Electric, což zaručuje, že jeho výroba a provoz jsou v souladu s nejlepšími environmentálními postupy.
• Pokročilá ochrana: Řídící jednotka Micrologic 2.3 nabízí ochranné funkce LSoI, které zahrnují přetížení se zpožděním, zkrat se zpožděním a okamžitou ochranu, poskytující úplnou a nastavitelnou ochranu.
• Mezinárodní certifikace: Splňuje mezinárodní normy jako IEC 60947, CCC, EAC a námořní specifikace, což zaručuje jeho použití v náročných průmyslových a komerčních prostředích.

ComPacT NSX400N je také součástí architektury EcoStruxure Power od Schneider Electric, což umožňuje jeho integraci do digitalizovaných systémů pro správu energie. Tato platforma usnadňuje monitorování a optimalizaci výkonu elektrického systému v reálném čase, zlepšuje provozní efektivitu a snižuje náklady na údržbu a provoz.

Klíčové výhody:

• Rychlá a snadná instalace: Díky ergonomickému designu a zkrácení doby zapojení tento automatický jistič umožňuje efektivnější a méně nákladnou instalaci.
• Kompletní ochrana: Řídící jednotka Micrologic 2.3 zaručuje nastavitelnou a úplnou ochranu, nabízející bezpečnost za všech okolností před přetíženími, zkraty a dalšími elektrickými poruchami.
• Kompaktní a efektivní design: Jeho zmenšená velikost umožňuje optimalizaci prostoru v rozvaděčích bez obětování ochranné schopnosti.

Automatický jistič Schneider Electric ComPacT NSX400N 50kA AC 4P4R 400A Micrologic 2.3 je ideálním řešením pro ochranu elektrických systémů v průmyslových a komerčních prostředích s vysokými nároky. Jeho kombinace kompaktního designu, snadné instalace a pokročilé ochrany z něj činí nezbytný nástroj pro zajištění bezpečnosti, kontinuity a efektivity kritických elektrických instalací.
