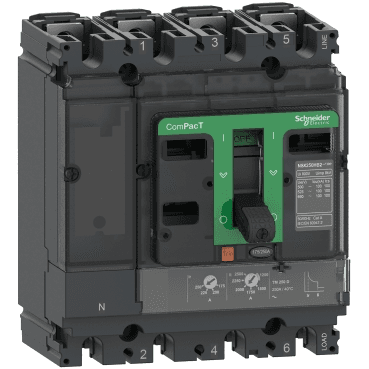

Jistič ComPacT NSX100F 36kA AC 4P4R 80A TMD

Automatický jistič ComPacT NSX100F 4P4R 80 A od Schneider Electric je pokročilé řešení navržené k ochraně průmyslových a komerčních elektrických systémů. Tento 4pólový jistič (3 fáze plus neutrální) je vybaven magnetotermickou ovládací jednotkou (TMD), která nabízí nastavitelnou ochranu proti tepelnému přetížení a magnetickým zkratům. Díky své vypínací schopnosti 36 kA při 415 V AC zajišťuje bezpečnost v elektrických instalacích podléhajících vysokým energetickým nárokům, čímž zabraňuje poškození zařízení a obvodů.

Tento automatický jistič byl optimalizován pro zkrácení doby instalace, s ergonomickým designem usnadňujícím kabeláž a vylepšenou pákou pro snadnější ruční ovládání. Jeho kompaktní design s rozměry 140 mm na šířku, 161 mm na výšku a 86 mm na hloubku jej činí ideálním pro aplikace vyžadující optimalizaci prostoru bez kompromisů v oblasti bezpečnosti nebo výkonu.

Klíčové vlastnosti:

• Jmenovitý proud: 80 A
• Vypínací schopnost:
  • 36 kA při 380/415 V AC
  • 85 kA při 220/240 V AC
  • 25 kA při 500 V AC
• Ochrana:
  • Tepelná (nastavitelná mezi 0,7 a 1 x In)
  • Magnetická (pevné nastavení na 640 A)
• Počet pólů: 4 (s ochranou na všech 4 fázích)

ComPacT NSX100F obsahuje termomagnetickou technologii pro ochranu proti dlouhodobým přetížením a zkratům. Tepelná ochrana je nastavitelná, což uživatelům umožňuje přizpůsobit ochranný práh podle vlastností jejich instalace. Spouštění při zkratu je pevně nastaveno na 640 A, což zajišťuje rychlou a efektivní reakci v nouzových situacích.

Tento model je navržen pro pevnou instalaci na zadní desku, s možnostmi montáže jak ve vodorovné, tak svislé poloze, což jej činí extrémně všestranným pro různé konfigurace rozváděčů. Navíc je připojení realizováno z přední strany pro snadnější přístup a údržbu.

Klíčové technické údaje:

• Jmenovité provozní napětí (Ue): Až 690 V AC
• Izolační napětí (Ui): 800 V AC
• Odolnost vůči přepěťovým špičkám (Uimp): 8 kV
• Mechanická životnost: 50 000 cyklů
• Elektrická životnost:
  • 50 000 cyklů při 440 V
  • 30 000 cyklů při 440 V pod zatížením
  • 20 000 cyklů při 690 V pod středním zatížením
• Ochrana proti přetížení: Nastavitelná mezi 0,7 a 1 x In
• Ochrana proti zkratu: Pevná na 640 A
• Hmotnost: 2,4 kg

Tento automatický jistič také nabízí kompatibilitu s volitelným příslušenstvím a umožňuje přidání až 5 slotů pro pomocné elektrické moduly, což zvyšuje jeho flexibilitu a činí jej vysoce přizpůsobitelným pro různé aplikace. Příslušenství umožňuje monitorování stavu jističe a provádění úprav na dálku, čímž zvyšuje provozní efektivitu a bezpečnost.

Další vlastnosti:

• Vylepšená ergonomie: Nová páka pro ruční ovládání nabízí plynulejší a jednodušší kontrolu, zlepšující použitelnost jističe v prostředích s vysokým využitím.
• Rychlá instalace: Kompaktní design a přístup zepředu pro připojení umožňují rychlejší instalaci a zkracují dobu údržby.
• Pokročilá bezpečnostní technologie: S kapacitou zvládnout až 8 kV přepěťových špiček je jistič připraven spolehlivě fungovat v náročných průmyslových prostředích.
• Optimalizace prostoru: Kompaktní velikost tohoto automatického jističe umožňuje jeho instalaci v rozváděčích vyžadujících vysokou hustotu komponent, maximalizujíc využití dostupného prostoru.

Typické aplikace:

ComPacT NSX100F je ideální pro použití v průmyslových a komerčních instalacích, jako jsou továrny, datová centra a kancelářské budovy, kde je vyžadována spolehlivá ochrana proti přetížení a zkratům. Díky své vypínací schopnosti 36 kA při 415 V AC a robustnímu designu je tento automatický jistič schopen bezpečně zvládnout obvody s vysokým nárokem bez kompromisů v integritě systému.
