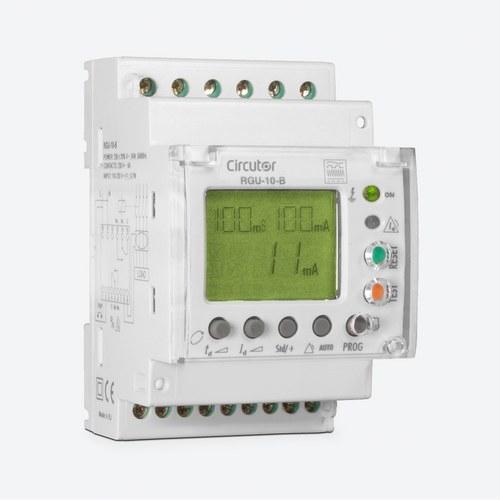

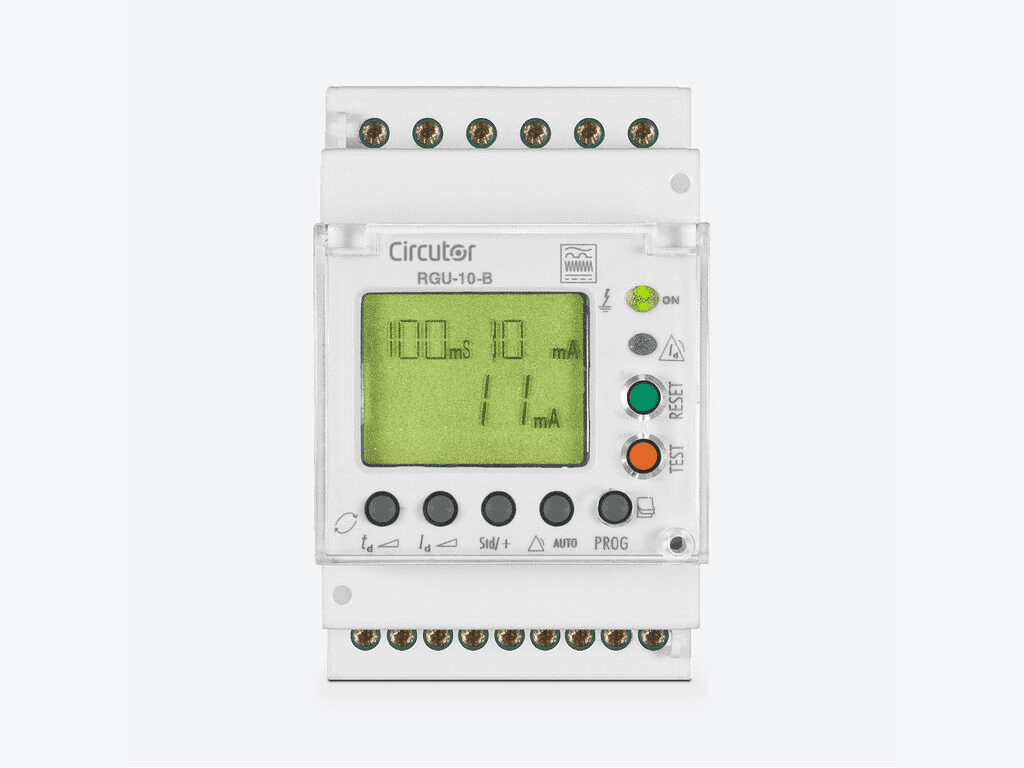

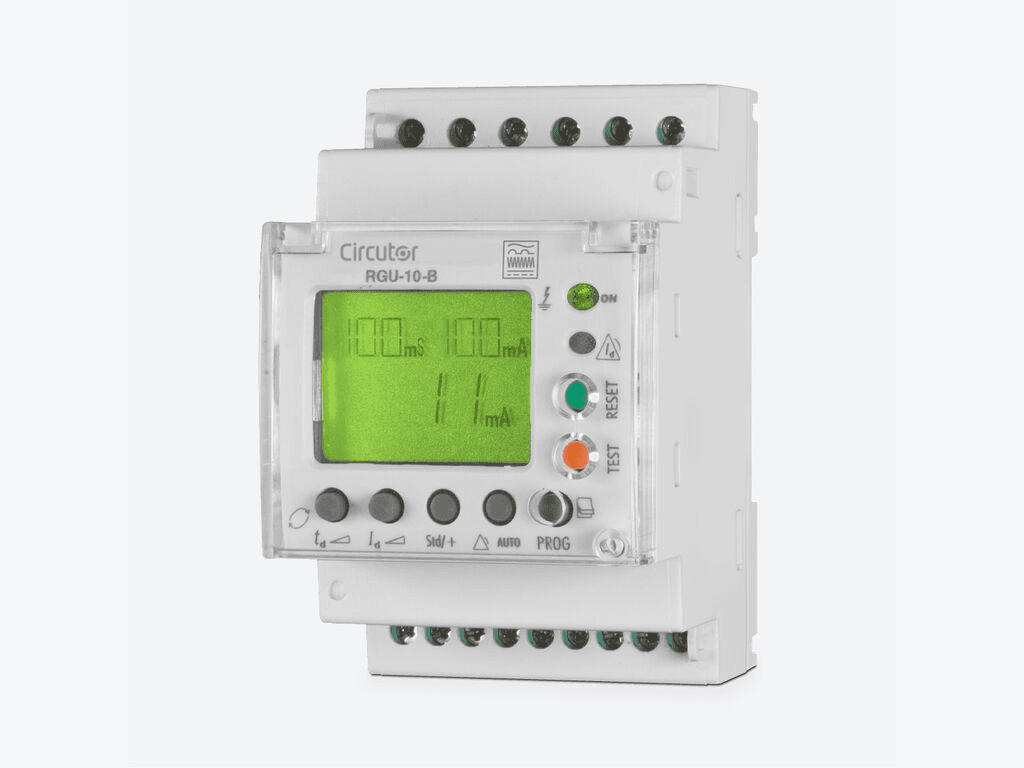

Diferenciální relé typ B Circutor RGU-10B

Diferenciální relé typu B Circutor RGU-10B, reference P11951, je pokročilé zařízení pro ochranu a monitorování intenzity rozdílového proudu. Toto relé je navrženo pro aplikace v elektrických systémech, které vyžadují detekci střídavých, stejnosměrných nebo smíšených rozdílových proudů, což z něj činí nepostradatelný nástroj pro zajištění bezpečnosti a spolehlivosti složitých elektrických instalací. Je ideální pro ochranu citlivých zařízení a systémů, jako jsou měniče frekvence, UPS (Nepřerušitelný zdroj napájení), fotovoltaické instalace a systémy řízení motorů.

Pokročilá diferenciální ochrana typu B:
RGU-10B je navržen podle požadavků normy IEC 60755 pro relé typu B, což znamená, že je schopno detekovat únikové proudy v systémech střídavého proudu (AC), stejnosměrného proudu (DC) nebo dokonce smíšené proudy s komponenty v obou. Tato schopnost je obzvláště užitečná v aplikacích, kde mohou mít únikové proudy různé charakteristiky, jako v systémech s měniči frekvence nebo fotovoltaických instalacích, kde zbytkové proudy nemusí být výhradně střídavé.

Kompatibilita s ochrannými transformátory WGC-TB:
RGU-10B se připojuje přes diferenciální transformátor série WGC-TB, což mu umožňuje přesně měřit únikový proud v jedno- nebo třífázových instalacích. Tato vlastnost zajišťuje, že zařízení lze snadno přizpůsobit různým konfiguracím sítě, což umožňuje jeho použití v široké škále elektrických aplikací. Relé je schopno měřit rozdílové proudy s nastavitelnou citlivostí od 0,1 A do 3 A, což poskytuje flexibilitu pro přizpůsobení úrovně ochrany specifickým požadavkům instalace.

Zobrazení a ovládání pomocí LCD displeje:
RGU-10B obsahuje podsvícený LCD displej, který umožňuje jasné zobrazení provozních parametrů a stavu systému diferenciální ochrany. Displej zobrazuje klíčové informace, jako je okamžitý únikový proud, hodnota spouštění ochrany a stavy alarmu. V případě spouštění displej změní barvu na červenou, což poskytuje okamžitý vizuální signál, že došlo k únikovému stavu, který vyžaduje pozornost.

Kromě toho zařízení obsahuje dva LED diody, které indikují stav systému, a lze jej snadno konfigurovat pomocí ovládacího panelu, což umožňuje nastavit parametry jako citlivost spouštění a zpoždění.

Programovatelné reléové výstupy a předalarm:
RGU-10B má dva programovatelné reléové výstupy, jeden hlavní a druhý pro předalarm, což uživatelům umožňuje naprogramovat relé tak, aby reagovalo předtím, než dojde k definitivnímu spouštění, čímž poskytuje včasné varování před možnými problémy v instalaci. Funkce předalarmu je obzvláště užitečná pro preventivní údržbu, zabraňuje neočekávaným selháním a zajišťuje kontinuitu elektrické služby.

Hlavní výstup relé může být použit pro ovládání stykače nebo aktivaci automatického spouštěcího systému jističe, což umožňuje komplexní ochranu instalace. Navíc relé obsahuje vstup pro dálkové ovládání, což usnadňuje vzdálené spouštění a resetování, čímž se zlepšuje schopnost řízení a automatizace v kritických instalacích.

Univerzální aplikace:
RGU-10B je ideální pro nepřerušitelné napájecí systémy (UPS), měniče frekvence, fotovoltaické instalace a řízení motorů, kde mohou být únikové proudy složité a proměnlivé. Díky své schopnosti detekovat úniky v stejnosměrném proudu (DC) a střídavém proudu (AC) je toto diferenciální relé perfektní pro instalace, které fungují v elektrických prostředích s různými zdroji energie, jako jsou ty, které kombinují solární energii a konvenční elektrické sítě.

Významné technické vlastnosti:

• Napájecí napětí: 230 V AC ± 20%, s odběrem 6 VA, vhodné pro standardní instalace.
• Citlivost spouštění (IΔn): Nastavitelná mezi 0,1 A a 3 A, což umožňuje přesné přizpůsobení požadavkům ochrany každé instalace.
• Časové zpoždění (tΔ): Nastavitelné mezi 0,1 a 10 sekundami, nabízí možnosti rychlé nebo selektivní ochrany podle potřeb instalace.
• Kapacita reléových výstupů: Reléové výstupy podporují až 250 V AC a 10 A, s kapacitou zátěže 2500 VA, což zajišťuje, že relé může ovládat širokou škálu ochranných a odpojovacích zařízení.

Snadná instalace a trvanlivost:
RGU-10B je navrženo pro snadnou montáž na DIN lištu, s kompaktními rozměry 52,5 x 85 x 67,9 mm, což usnadňuje jeho integraci do stávajících elektrických rozvaděčů. Jeho robustní konstrukce zahrnuje stupeň ochrany IP20 na svorkách a IP41 na čelním panelu, což zajišťuje jeho trvanlivost v kontrolovaných prostředích.

Normy a bezpečnost:
Toto relé splňuje mezinárodní normy IEC 60947-2 (M), IEC 62020 a IEC 60755, což zajišťuje, že se přizpůsobuje nejvyšším standardům bezpečnosti a spolehlivosti v diferenciální ochraně. Jeho návrh zajišťuje bezpečný provoz až do nadmořské výšky 2000 metrů, což jej činí vhodným pro širokou škálu průmyslových a komerčních aplikací.

Diferenciální relé typu B Circutor RGU-10B je pokročilé řešení pro diferenciální ochranu v komplexních elektrických systémech. Jeho schopnost detekovat únikové proudy v systémech AC a DC, spolu s funkcemi předalarmu a programovatelnými výstupy, z něj činí ideální volbu pro kritické instalace, které vyžadují spolehlivou a přizpůsobitelnou ochranu.
