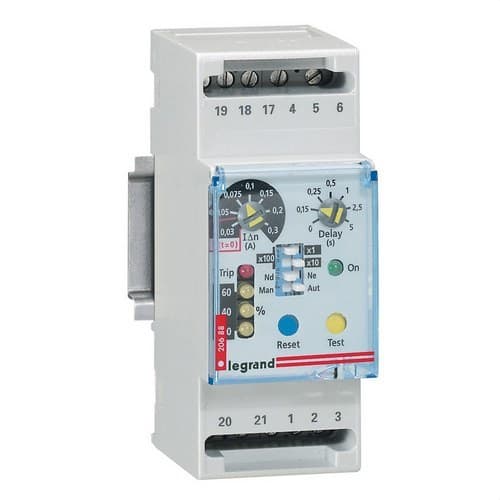

Diferenciální relé 2 MODULY

Diferenční relé Legrand 026088 je modulární nastavitelný přístroj určený k detekci svodových proudů do země a k vydání pokynu k odpojení kompatibilního automatického jističe nebo výkonového vypínače. Ve spojení s toroidním transformátorem a spouštěcí cívkou s proudovým nebo podpěťovým vybavením umožňuje doplnit diferenciální ochranu do instalací vybavených vypínači Legrand DPX³ nebo DPX³-I.

Disponuje nastavitelnou diferenciální citlivostí, nastavitelným zpožděním vypnutí, signalizací pomocí několika LED a pomocným kontaktem. Napájí se 230/240 voltů střídavého proudu, pracuje na 50 nebo 60 hertzů a zabírá pouze 2 moduly na DIN liště.

Nastavitelné diferenční relé pro vypínače Legrand DPX³

Reference 026088 je navržena pro nepřetržité sledování možných poruchových proudů do země v elektrických instalacích. Relé přijímá signál z externího toroidního transformátoru instalovaného kolem vodičů obvodu a porovnává zjištěný reziduální proud s nastavenou hodnotou citlivosti.

Když svodový proud dosáhne nakonfigurovaného prahu a jsou splněny nastavené časové podmínky, relé vyšle povel k vypnutí do cívky připojené k vypínači, čímž dojde k otevření obvodu.

Diferenciální ochrana pomocí relé a toroidního transformátoru

Legrand 026088 není samostatný proudový chránič. Pro plnění ochranné funkce musí pracovat společně s kompatibilním toroidem a s spouštěcí cívkou s proudovým nebo podpěťovým vybavením instalovanou v automatickém jističi nebo příslušném vypínači.

Tato architektura umožňuje doplnit diferenciální ochranu k výkonovým vypínačům a přizpůsobit parametry sepnutí konkrétním potřebám instalace.

Nastavitelná diferenciální citlivost

Jednou z hlavních výhod relé je možnost nastavení diferenciálního vypínacího proudu. Dostupný rozsah závisí na připojeném toroidním transformátoru.

U toroidů s menším kompatibilním průměrem Legrand uvádí hodnoty citlivosti od 0,03 ampéru do 30 ampérů, s různými mezistupni nastavení.

Mezi dostupné hodnoty patří 0,03; 0,05; 0,075; 0,1; 0,15; 0,2; 0,3; 0,5; 0,75; 1; 1,5; 2; 3; 5; 7,5; 10; 15; 20 a 30 ampérů, v závislosti na použitém toroidu.

Nastavitelné zpoždění vypnutí až 5 sekund

Legrand 026088 umožňuje také nastavit zpoždění sepnutí. Volitelné časy jsou:

• 0 sekund.
• 0,15 sekundy.
• 0,25 sekundy.
• 0,5 sekundy.
• 1 sekunda.
• 2,5 sekundy.
• 5 sekund.

Toto nastavení umožňuje přizpůsobit reakci ochrany a usnadňuje koordinaci mezi různými úrovněmi elektrické instalace, pokud návrh vyžaduje různé časy působení.

Diferenční relé typu A

Legrand označuje tuto referenci jako diferenční relé typu A. Tento typ ochrany je připraven detekovat sinusové střídavé reziduální proudy a pulzující stejnosměrné proudy v rozsahu stanoveném pro tuto třídu.

Volba hodnoty citlivosti, časového zpoždění a toroidu musí být provedena podle vlastností obvodu a požadavků na ochranu stanovených pro instalaci.

LED indikátory pro sledování svodového proudu

Čelní panel relé obsahuje několik LED indikátorů, které usnadňují vizuální kontrolu stavu ochrany.

• 1 zelená LED: signalizuje, že relé je napájeno.
• 3 žluté LED: signalizují úrovně poruchového izolačního proudu odpovídající 20, 40 a 60 procentům nastaveného prahu.
• 1 trvale svítící červená LED: signalizuje, že bylo dosaženo nebo překročeno nastavené hodnoty poruchového proudu.
• 1 blikající červená LED: signalizuje přerušení nebo ztrátu kontinuity ve spojení mezi toroidním transformátorem a relé.

Tato signalizace umožňuje rychle zkontrolovat vývoj svodového proudu a usnadňuje identifikaci určitých poruch připojení.

Postupná kontrola úrovně izolace

Tři žluté indikátory umožňují stupňovitě zobrazit úroveň poruchového proudu vzhledem k zvolenému prahu. Úrovně 20, 40 a 60 procent poskytují předběžnou informaci před dosažením proudu nastaveného pro sepnutí relé.

Tato indikace může být zvláště užitečná při údržbě a diagnostice instalací, protože umožňuje sledovat nárůst reziduálního proudu ještě před vypnutím.

Vestavěný pomocný kontakt

Legrand 026088 obsahuje pomocný kontakt, který lze využít v řídicím nebo signalizačním systému instalace.

Integrace tohoto kontaktu usnadňuje sledování stavu relé v rozvaděčích a kompatibilních systémech řízení.

Plombovatelný čelní kryt

Přístroj je vybaven výklopným a plombovatelným čelním krytem. Tento kryt chrání nastavovací prvky a umožňuje omezit náhodné nebo neoprávněné změny nakonfigurovaných parametrů.

Tato vlastnost je zvláště užitečná v profesionálních instalacích, kde je důležité zachovat nastavení citlivosti a zpoždění stanovená při uvedení do provozu.

Kompatibilní s toroidními transformátory Legrand

Relé musí být používáno společně s kompatibilními toroidy Legrand specifikovanými pro referenci 026088. Aktuální dokumentace výrobce uvádí různé průměry pro přizpůsobení různým průřezům kabeláže a velikostem instalace.

Zvolený průměr toroidu ovlivňuje minimální dostupný rozsah diferenciální citlivosti, proto musí být vybrán společně s relé podle elektrických a fyzických vlastností obvodu.

Modulární montáž na DIN lištu

Relé je navrženo pro přímou instalaci na DIN lištu v elektrických rozvaděčích. Zabírá šířku odpovídající 2 modulům, což usnadňuje jeho integraci s dalšími řídicími a ochrannými přístroji.

Jeho modulární provedení umožňuje soustředit funkce detekce a nastavení v rozvaděči, zatímco toroidní transformátor se instaluje kolem vodičů, které mají být sledovány.

Napájení 230/240 voltů

Legrand 026088 pracuje s napájecím napětím 230/240 voltů střídavého proudu a frekvencí 50 nebo 60 hertzů.

Čelní zelená LED umožňuje vizuálně ověřit, že je relé správně napájeno a připraveno k diferenciálnímu sledování.

Použití s vypínači DPX³ a DPX³-I

Legrand tuto referenci specifikuje pro zajištění diferenciální ochrany při kombinaci s automatickými vypínači DPX³ vybavenými spouštěcí cívkou nebo s kompatibilními vypínači DPX³-I.

Jakmile relé detekuje poruchový proud vyšší než zvolená úroveň, předá příslušný povel připojené cívce, aby došlo k otevření vypínacího zařízení.

Technické vlastnosti Legrand 026088

• Značka: Legrand.
• Reference: 026088.
• EAN: 3245060260880.
• Typ produktu: modulární nastavitelné diferenční relé.
• Typ diferenciální ochrany: typ A.
• Použití: diferenciální ochrana připojená ke kompatibilním vypínačům DPX³ a DPX³-I.
• Funkce: detekce pomocí externího toroidního transformátoru.
• Diferenciální citlivost: nastavitelná podle připojeného toroidu.
• Minimální dostupná citlivost: 0,03 ampéru s kompatibilními toroidy.
• Maximální dostupná citlivost: 30 ampérů.
• Nastavitelné zpoždění: 0; 0,15; 0,25; 0,5; 1; 2,5 a 5 sekund.
• Napájecí napětí: 230/240 voltů střídavého proudu.
• Frekvence: 50 nebo 60 hertzů.
• Indikátor napájení: zelená LED.
• Indikátory úrovně svodu: 3 žluté LED při 20, 40 a 60 procentech.
• Indikátor poruchy: červená LED.
• Detekce přerušení mezi toroidem a relé: ano, pomocí blikající červené LED.
• Pomocný kontakt: součástí.
• Čelní kryt: výklopný a plombovatelný.
• Montáž: DIN lišta.
• Počet modulů: 2.
• Vyžaduje toroidní transformátor: ano.
• Vyžaduje kompatibilní spouštěcí cívku: ano.

Nastavitelná diferenciální ochrana pro výkonové rozvaděče

Diferenční relé Legrand 026088 umožňuje doplnit nastavitelnou diferenciální ochranu do instalací s kompatibilními výkonovými vypínači a nabízí regulaci jak citlivosti, tak doby působení.

Jeho provedení se 2 moduly, LED indikátory, pomocným kontaktem, plombovatelným krytem a kompatibilitou s různými toroidními transformátory usnadňuje integraci do elektrických rozvaděčů, kde je třeba sledovat svodové proudy a přizpůsobit vypnutí konkrétním vlastnostem instalace.
