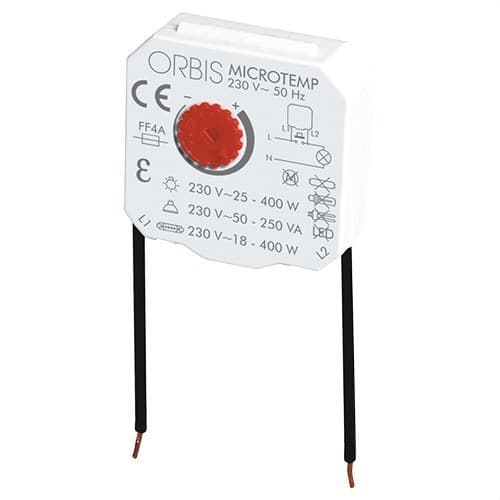

Nastavitelný časovač od 30 sekund do 10 minut

Časovač Orbis MICROTEMP, reference OB200004, je kompaktní elektronický časovač 230 V určený k automatickému zapínání a vypínání světelných okruhů v nastavitelném časovém rozsahu od 30 sekund do 10 minut. Díky svým malým rozměrům jej lze instalovat skrytě za tlačítko, do univerzální přístrojové krabice, odbočné krabice, instalační krabice nebo podhledového stropu.

MICROTEMP používá zapojení pouze se 2 vodiči a v místě instalace nevyžaduje nulový vodič. Je kompatibilní se standardními tlačítky, umožňuje připojení neomezeného počtu přídavných tlačítek a nabízí restartovatelnou časovou funkci, takže nové stisknutí během cyklu znovu spustí nastavený čas.

Nastavitelný čas od 30 sekund do 10 minut

Doba provozu se nastavuje pomocí ovladače umístěného na přední straně zařízení. Rozsah od 30 sekund do 10 minut umožňuje přizpůsobit osvětlení schodištím, chodbám, společným dvorům, toaletám a dalším prostorům, kde má světlo svítit pouze po určitou dobu.

Po uplynutí zvoleného času MICROTEMP automaticky odpojí zátěž. Pokud je během aktivního časování znovu stisknuto tlačítko, cyklus se spustí znovu od začátku.

Zapojení se 2 vodiči a bez nulového vodiče

Jednou z hlavních vlastností MICROTEMP je připojení pouze pomocí dvou vodičů. Zařízení se zapojuje paralelně s tlačítkem a v přístrojové krabici nevyžaduje nulový vodič.

Tato konfigurace usnadňuje jeho začlenění do některých stávajících instalací, kde je přivedena pouze fáze a návrat od osvětlení, a tím se vyhýbá zásadním úpravám kabeláže.

Skrytá montáž do přístrojové krabice nebo odbočné krabice

Tělo časovače měří přibližně 40 x 40 x 14 mm, takže jej lze umístit za tlačítko do univerzální krabice nebo instalovat do odbočné krabice, krabice rozvodu či podhledového stropu.

Po montáži zůstává MICROTEMP skrytý a uživatel ovládá osvětlení běžnými tlačítky, bez nutnosti instalace viditelného speciálního mechanismu.

Kompatibilní s jakýmkoli standardním tlačítkem

Orbis uvádí kompatibilitu s běžnými tlačítky na trhu. Kromě toho lze instalovat neomezený počet přídavných tlačítek, což umožňuje ovládat stejný okruh z různých míst na schodišti, chodbě nebo ve společném prostoru.

Podporuje také svítící tlačítka v rámci konfigurace stanovené výrobcem.

Restartovatelná časová funkce

Restartovatelný provoz umožňuje automaticky prodloužit dobu osvětlení. Když je během aktivního časování znovu stisknuto tlačítko, MICROTEMP spustí nový celý cyklus se stejným nastaveným časem.

Tato funkce je obzvlášť užitečná na schodištích a ve společných prostorách, protože různí uživatelé mohou časování znovu spustit při vstupu do prostoru.

Použití jako schodišťový automat a časovač

Kromě použití jako schodišťový automat počítají pokyny Orbis s různými způsoby zapojení, aby jej bylo možné využít jako časovač při sepnutí nebo při vypnutí.

Jeho konstrukce umožňuje mimo jiné převádět určité dlouhé impulzy na kratší časované impulzy, vždy podle elektrických schémat uvedených výrobcem.

Určeno pro žárovkové a halogenové osvětlení

MICROTEMP používá elektronický výstup pomocí polovodiče. Vzhledem k systému provozu se 2 vodiči stanovuje Orbis konkrétní minimální a maximální zátěže, které je nutné dodržet.

• Žárovky: 25 až 400 W.
• Nízkonapěťové halogenové žárovky 12 V AC: 50 až 250 VA.
• Halogenové žárovky 230 V AC: 18 až 400 W.

Není kompatibilní s LED ani elektronickými zátěžemi

Je důležité mít na paměti, že Orbis MICROTEMP není určen pro všechny typy osvětlení. Výrobce výslovně uvádí, že se nesmí používat s elektronickými zátěžemi.

• LED osvětlení: není kompatibilní.
• Zářivky: nejsou kompatibilní.
• Úsporné CFL žárovky: nejsou kompatibilní.
• Elektronické downlighty: nejsou kompatibilní.
• Motory: nejsou kompatibilní.
• Relé: nejsou kompatibilní.

Pro instalace s LED osvětlením nebo elektronickými zátěžemi je nutné použít časovače Orbis speciálně určené pro tyto technologie.

Vypínací schopnost 1,5 A

MICROTEMP nabízí vypínací schopnost 1,5 A při 230 V AC. Jeho spínací prvek je polovodičového typu, proto je nutné dodržet jak maximální proud, tak minimální a maximální rozsahy výkonu uvedené pro každou kompatibilní zátěž.

Ochrana pomocí vnitřní pojistky

Zařízení obsahuje rychlou pojistku typu F 4 A pro vnitřní ochranu. Tato pojistka není vyměnitelná, takže není určena k výměně uživatelem.

Nízká vlastní spotřeba

Spotřeba časovače je přibližně 0,5 W, což odpovídá 5,5 VA. Pracuje s napájením 230 V AC a frekvencí 50 Hz.

Krytí IP20 pro vnitřní instalace

MICROTEMP má stupeň krytí IP20 podle EN 60529 a třídu II při správné instalaci. Je určen pro vnitřní použití a chráněnou montáž v přístrojové krabici, instalační krabici nebo vhodném krytu.

Jeho provozní teplotní rozsah je od -10 do +50 °C, zatímco pro přepravu a skladování jsou přípustné teploty od -20 do +60 °C.

Technické vlastnosti Orbis MICROTEMP OB200004

• Značka: Orbis.
• Reference: OB200004.
• Model: MICROTEMP.
• Typ: elektronický časovač / schodišťový automat.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Časování: od 30 sekund do 10 minut.
• Restartovatelná časová funkce: ano.
• Instalace: 2 vodiče.
• Nutný nulový vodič: ne.
• Přídavná tlačítka: neomezeně.
• Kompatibilita se standardními tlačítky: ano.
• Typ výstupu: polovodič.
• Vypínací schopnost: 1,5 A při 230 V AC.
• Vlastní spotřeba: 5,5 VA, přibližně 0,5 W.
• Vnitřní ochrana: rychlá pojistka F 4 A, nevyměnitelná.
• Žárovková zátěž: 25–400 W.
• Halogenová zátěž 12 V AC: 50–250 VA.
• Halogenová zátěž 230 V AC: 18–400 W.
• Kompatibilita se zářivkami: ne.
• Kompatibilita s CFL: ne.
• Kompatibilita s elektronickými downlighty: ne.
• Kompatibilita s LED: ne.
• Kompatibilita s motory: ne.
• Kompatibilita s relé: ne.
• Montáž: skrytá v přístrojové krabici, instalační krabici, odbočné krabici nebo podhledovém stropu.
• Přibližné rozměry těla: 40 x 40 x 14 mm.
• Průřez vodiče: 1 mm².
• Čistá hmotnost: 22 g.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -10 až +50 °C.
• Teplota přepravy a skladování: -20 až +60 °C.

Skryté časování bez změny viditelného mechanismu

Orbis MICROTEMP OB200004 umožňuje doplnit automatické vypnutí do instalace při zachování běžných tlačítek. Jeho malá velikost usnadňuje skrytou montáž za mechanismus a zapojení se 2 vodiči umožňuje použití v instalacích, kde v daném místě není k dispozici nulový vodič.

Časování od 30 sekund do 10 minut, restartovatelný provoz a možnost připojení více tlačítek z něj činí obzvlášť praktické řešení pro schodiště, společné dvory, chodby a další průchozí prostory vybavené žárovkovým nebo halogenovým osvětlením.

Důležité: MICROTEMP není kompatibilní s LED osvětlením, zářivkami, CFL, elektronickými downlighty, motory ani relé. Před instalací je nutné ověřit, že zátěž spadá do minimálních a maximálních rozsahů uvedených společností Orbis.
