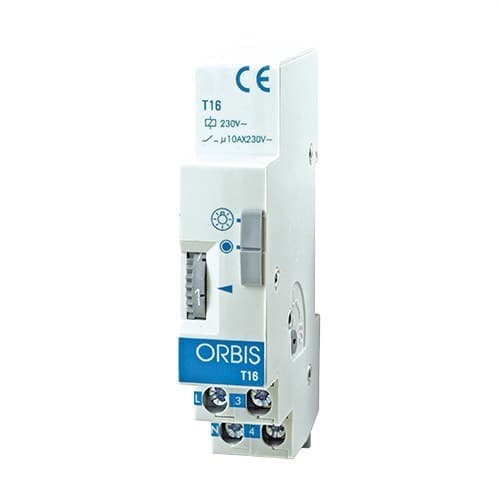

Modulární hodinový mechanismus T-16 230V RAIL DIN 45 sekund až 7 minut

Orbis T-16, reference OB060131, je modulární časový spínač pro automatické ovládání osvětlovacích okruhů, zejména vhodný pro schodiště, chodby, společné prostory, dvory a další místa, kde je potřeba ponechat světla rozsvícená po stanovenou dobu. Pracuje na 230 V AC, nabízí nastavitelný časový rozsah od 45 sekund do 7 minut a instaluje se na DIN lištu, přičemž zabírá pouze 1 modul o šířce 17,5 mm.

Jeho resetovatelná funkce umožňuje znovu spustit časovací cyklus opětovným stisknutím během doby svícení. Kromě toho podporuje instalace se 3 i 4 vodiči, svítící tlačítka a je vybaven ručním přepínačem, který umožňuje volbu mezi automatickým provozem a trvalým zapnutím.

Nastavitelný čas od 45 sekund do 7 minut

T-16 umožňuje snadno nastavit dobu, po kterou zůstává obvod sepnutý, pomocí čelního voliče. Rozsah nastavení je od 45 sekund do 7 minut, což usnadňuje přizpůsobení různým použitím a vlastnostem budovy.

Toto nastavení je obzvlášť praktické ve společných schodištích, chodbách, přístupech, dvorech a dalších průchozích zónách, kde by trvalé svícení znamenalo zbytečnou spotřebu energie.

Resetovatelný časovač

Orbis T-16 disponuje resetovatelným provozem. Pokud se během běžícího časování stiskne jakékoli tlačítko, časový cyklus se spustí znovu od začátku.

Uživatelé tak mohou v případě potřeby prodloužit dobu osvětlení, aniž by museli čekat na předchozí zhasnutí světel.

Kompatibilní s instalacemi se 3 a 4 vodiči

Časový spínač lze použít jak v třívodičových, tak ve čtyřvodičových obvodech, což poskytuje větší flexibilitu při nových instalacích i při výměně stávajících časovačů.

Přepnutí mezi typy instalace se provádí podle elektrického schématu uvedeného společností Orbis. Podporuje také svítící tlačítka vybavená neonovými lampami, s celkovým proudem až 50 mA.

Automatický režim nebo trvalé zapnutí

Čelní panel obsahuje ruční ovladač se dvěma polohami. V automatickém režimu zůstávají světla zapnutá pouze po zvolenou dobu při každém stisknutí tlačítka.

Poloha trvalého zapnutí dočasně ruší časování a udržuje obvod sepnutý. Tato funkce je užitečná při úklidu, údržbě, opravách nebo v jakékoli situaci, kdy je potřeba nepřetržité osvětlení.

Spínací výkon 10 A

T-16 obsahuje normálně otevřený kontakt se spínací kapacitou 10 AX při 230 V AC. Maximální zatížení závisí na typu připojeného osvětlení.

• Žárovky: až 2000 W.
• Halogenové žárovky 230 V: až 2000 W.
• Halogenové žárovky nízkého napětí 12 V: až 1200 VA.
• Zářivky: až 800 VA.
• Downlighty: až 750 VA.
• Úsporné žárovky: až 700 VA.
• LED osvětlení: až 100 VA.

Kompaktní formát jednoho DIN modulu

Orbis T-16 je navržen pro montáž na 35mm DIN lištu podle EN 60715. Zabírá pouze 1 modul o šířce 17,5 mm, což pomáhá efektivně využít dostupný prostor v rozvaděčích.

Jeho vnější rozměry jsou přibližně 17,5 x 85 x 59 mm a čistá hmotnost činí pouze 68 g. Elektrické připojení se provádí pomocí šroubových svorek pro vodiče do 4 mm².

Nízká vlastní spotřeba

Přístroj má vlastní spotřebu 2 VA, což odpovídá přibližně 0,2 W podle technického listu výrobce. Jelikož jde o zařízení určené obvykle k nepřetržitému provozu, tato nízká spotřeba pomáhá omezit energetické náklady spojené se samotným řídicím systémem.

Ochrana a provozní podmínky

T-16 má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné instalaci. Jeho provozní teplotní rozsah je od -10 do +50 °C, zatímco pro přepravu a skladování jsou přípustné teploty od -20 do +60 °C.

Technické vlastnosti Orbis T-16 OB060131

• Značka: Orbis.
• Reference: OB060131.
• Model: T-16.
• Typ: modulární časový spínač / schodišťový automat.
• Použití: časování osvětlovacích okruhů.
• Napájení: 230 V AC ±10 %.
• Jmenovitá frekvence: 50-60 Hz.
• Rozsah časování: 45 sekund až 7 minut.
• Resetovatelné časování: ano.
• Typ kontaktu: normálně otevřený (NO).
• Spínací výkon: 10 AX při 230 V AC.
• Instalace: 3 nebo 4 vodiče.
• Svítící tlačítka: kompatibilní, až 50 mA s neonovými lampami.
• Ruční ovládání: automatické / trvalé zapnutí.
• Vlastní spotřeba: 2 VA (0,2 W).
• Montáž: 35mm DIN lišta.
• Šířka: 1 DIN modul, 17,5 mm.
• Přibližné rozměry: 17,5 x 85 x 59 mm.
• Čistá hmotnost: 68 g.
• Maximální průřez vodiče: 4 mm².
• Připojení: šroubové svorky.
• Maximální utahovací moment: 0,8 Nm.
• Stupeň krytí: IP20.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -10 až +50 °C.
• Teplota při přepravě a skladování: -20 až +60 °C.

Využití časovače Orbis T-16

T-16 je určen zejména pro automatizaci osvětlení v místech, kde je světlo potřeba pouze po krátkou dobu. Orbis jej doporučuje pro použití v domácnostech, bytových domech, veřejných budovách, hotelech, nemocnicích, kancelářích, obchodních prostorách, školách, sportovních zařízeních a průmyslu.

Jeho rozsah 45 sekund až 7 minut, resetovatelný provoz a kompatibilita s třívodičovými i čtyřvodičovými instalacemi z něj činí velmi praktické řešení jak pro nové instalace, tak pro výměnu stávajících časovacích mechanismů.

Kompaktní časový spínač pro rozvaděče

Orbis T-16 OB060131 kombinuje čelní nastavení, montáž na jediný DIN modul a spínací výkon 10 A v kompaktním zařízení. Přepínač automatické/trvalé zapnutí navíc usnadňuje údržbu, když je potřeba ponechat obvod zapnutý po delší dobu.

Pro zajištění správné funkce musí být instalace a zapojení provedeny podle schémat a specifikací uvedených společností Orbis a v souladu s platnými elektrickými předpisy.
