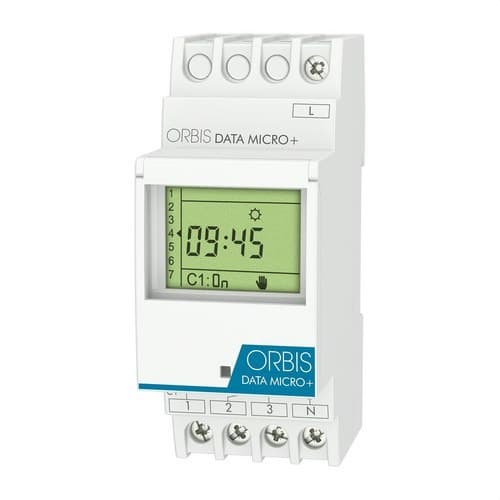

Digitální časový spínač DATA MICRO+

Digitální spínací hodiny Orbis DATA MICRO+, reference OB172012N, jsou modulární programátor na 230 V určený k automatizaci elektrického obvodu pomocí programů po sekundách, denních nebo týdenních. Disponuje beznapěťovým přepínacím kontaktem 16(10) A, až 32 programy, funkcí impulsů od 1 do 59 sekund a speciálním prázdninovým režimem až na 99 dní.

Instaluje se na DIN lištu a zabírá 2 moduly šířky. Programování se provádí pomocí LCD displeje a menu vedeného ikonami, což usnadňuje nastavení časů osvětlení, čerpadel závlahy, klimatizace, signalizace a dalších elektrických zařízení. Navíc obsahuje rezervu chodu až 4 roky, automatický přechod letní/zimní čas a dočasné nebo trvalé ruční ovládání.

Denni a týdenní programování až s 32 programy

Orbis DATA MICRO+ umožňuje uložit až 32 programů pro nastavení časů zapnutí a vypnutí během dne nebo týdne. Díky tomu lze provoz instalace přizpůsobit různým dnům a časovým úsekům bez nutnosti ručního zásahu.

Programování má minimální rozlišení 1 sekundy, což poskytuje vysokou přesnost pro aplikace vyžadující krátké sepnutí nebo aktivaci v přesně stanovený čas.

Jeden beznapěťový přepínací obvod

Reference OB172012N odpovídá verzi DATA MICRO+ s jedním obvodem. Je vybavena přepínacím kontaktem normálně otevřeným a normálně zavřeným, bez napětí, se spínací schopností 16(10) A při 250 V AC.

Kontakt je vyroben z AgSnO2 a umožňuje přímo ovládat různé typy zátěží v rámci maximálních výkonů uvedených společností Orbis.

Programovatelné impulsy od 1 do 59 sekund

Kromě běžných spínacích a vypínacích úkonů v určený čas umožňuje DATA MICRO+ programovat impulsy o délce od 1 do 59 sekund.

Tato funkce rozšiřuje možnosti použití v aplikacích, jako jsou sirény, signalizace, krátkodobé sepnutí relé nebo jiná zařízení, která mají být aktivní pouze několik sekund.

Prázdninový režim až na 99 dní

Programátor obsahuje speciální prázdninový režim, který lze nastavit až na maximálně 99 dní. Během tohoto intervalu se běžné programy deaktivují, aniž by bylo nutné je mazat z paměti.

Tato funkce je zvláště užitečná v kancelářích, obchodech, školách a dalších objektech, které jsou po určitou dobu uzavřeny.

Dočasné nebo trvalé ruční ovládání

Stav výstupu lze měnit ručně přímo na programátoru. DATA MICRO+ umožňuje dočasné zapnutí nebo vypnutí, které jednorázově upraví automatický provoz, nebo nastavení trvalého ručního stavu.

Tyto funkce usnadňují údržbu, testování nebo situace, kdy se dočasně nechce dodržovat naprogramovaný časový režim.

Automatický přechod letní/zimní čas

Hodiny obsahují správu přechodu mezi letním a zimním časem. Lze je nastavit tak, aby automaticky prováděly změnu podle kalendáře Evropské unie, naprogramovat je individuálně nebo tuto funkci vypnout.

Tato funkce umožňuje zachovat správné časy zapnutí a vypnutí po celý rok bez nutnosti ručního nastavování při každé sezónní změně.

Rezerva chodu až 4 roky

DATA MICRO+ obsahuje lithiovou baterii, která zajišťuje rezervu chodu až 4 roky bez napájení ze sítě. Díky tomu mohou hodiny i programy zůstat zachovány při výpadku napájení nebo v obdobích, kdy je rozvaděč odpojen.

V této generaci DATA MICRO+ společnost Orbis uvádí vnitřní nevyměnitelnou lithiovou baterii.

LCD displej s programováním vedeným ikonami

Programátor je vybaven LCD displejem, který zobrazuje čas, den a stav provozu obvodu. Systém menu používá ikony, které uživatele vedou při nastavování.

Časový formát je 24hodinový a přesnost hodin dosahuje ±1 sekunda za 24 hodin při referenční teplotě 23 °C díky křemennému oscilátoru.

Průhledný plombovatelný kryt

Čelní ovládací prvky jsou chráněny průhledným plombovatelným krytem. Tato vlastnost umožňuje vizuální kontrolu informací na displeji a zároveň pomáhá zabránit neoprávněným změnám programování.

Proto je DATA MICRO+ zvláště vhodný pro elektrické rozvaděče ve společenstvích, obchodech, kancelářích, školách a dalších objektech přístupných různým uživatelům.

Kapacita pro různé typy zátěží

Normálně otevřený kontakt umožňuje různé maximální výkony podle typu připojeného přijímače:

• Žárovky: až 3000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 3000 W.
• Úsporné žárovky: až 600 VA.
• Downlighty: až 400 VA.
• LED osvětlení: až 90 VA.

U zátěží s vysokým rozběhovým proudem je třeba zejména ověřit, že nejsou překročeny limity stanovené výrobcem.

Modulární provedení pro DIN lištu

Orbis DATA MICRO+ je určen pro montáž na DIN lištu a zabírá 2 moduly, což odpovídá přibližně 35 mm šířky. Jeho vnější rozměry jsou 35 x 88 x 65 mm a čistá hmotnost je 135 g.

Připojení se provádí pomocí šroubových svorek a umožňuje vodiče s maximálním průřezem 4 mm². Specifikovaný maximální utahovací moment je 0,8 Nm.

Napájení 230 V

Reference OB172012N odpovídá konkrétně verzi napájené 230 V AC ±10 %, s jmenovitou frekvencí 50/60 Hz. Její vlastní spotřeba je 7,3 VA, což odpovídá přibližně 1,2 W.

Orbis nabízí i další reference DATA MICRO+ pro různé napájecí napětí, proto je důležité při výměně stávajícího programátoru zkontrolovat kód produktu.

Krytí IP20 pro elektrické rozvaděče

DATA MICRO+ má stupeň krytí IP20 podle EN 60529 a třídu II při správné instalaci. Je určen pro montáž uvnitř elektrických rozvaděčů chráněných před vodou a před přístupem k živým částem.

Jeho běžný provozní rozsah je od -10 do +45 °C, zatímco provozní mez uvedená společností Orbis se pohybuje od -30 do +50 °C.

Aplikace Orbis DATA MICRO+

Jeho týdenní programování, funkce impulsů a beznapěťový kontakt umožňují použití DATA MICRO+ v mnoha rezidenčních, komerčních i profesionálních instalacích:

• Programování vnitřního a venkovního osvětlení.
• Elektrická čerpadla pro zavlažovací systémy.
• Provozní časy klimatizace v kancelářích.
• Sirény ve školách.
• Reklamní panely a signalizace.
• Elektrická zařízení v obchodech a veřejných budovách.
• Automatizace obvodů v kompatibilních průmyslových instalacích.

Technické vlastnosti Orbis DATA MICRO+ OB172012N

• Značka: Orbis.
• Reference: OB172012N.
• Model: DATA MICRO+.
• Typ: modulární digitální spínací hodiny.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50/60 Hz.
• Počet obvodů: 1.
• Obvod: beznapěťový.
• Typ kontaktu: přepínací NO/NC.
• Materiál kontaktu: AgSnO2.
• Spínací schopnost: 16(10) A při 250 V AC.
• Počet programů: až 32.
• Programování: po sekundách, denní a týdenní.
• Minimální doba sepnutí: 1 sekunda.
• Přesnost sepnutí: na sekundu.
• Impulsy: od 1 do 59 sekund.
• Speciální prázdninový režim: až 99 dní.
• Ruční ovládání: dočasné nebo trvalé.
• Přechod letní/zimní čas: automatický EU, programovatelný nebo vypnutelný.
• Displej: LCD.
• Časový formát: 24 hodin.
• Rezerva chodu: až 4 roky bez napájení.
• Baterie: vnitřní nevyměnitelná lithiová.
• Přesnost hodin: ±1 s/24 h při 23 °C.
• Vlastní spotřeba: 7,3 VA, přibližně 1,2 W.
• Průhledný plombovatelný kryt: ano.
• Blokování klávesnicí: ne.
• Počítadlo hodin: ne.
• Maximální zátěž žárovky: 3000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 3000 W.
• Maximální zátěž úsporné zdroje: 600 VA.
• Maximální zátěž downlighty: 400 VA.
• Maximální zátěž LED: 90 VA.
• Montáž: DIN lišta.
• Počet modulů: 2.
• Rozměry: 35 x 88 x 65 mm.
• Čistá hmotnost: 135 g.
• Připojení: šroubové svorky.
• Maximální průřez vodiče: 4 mm².
• Maximální utahovací moment: 0,8 Nm.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Jmenovité impulzní napětí: 4 kV.
• Provozní teplota: -10 až +45 °C.
• Mezní provozní teplota: -30 až +50 °C.
• Teplota pro přepravu a skladování: -35 až +60 °C.

Přesné časové řízení v kompaktním provedení

Orbis DATA MICRO+ OB172012N kombinuje denní a týdenní programování, spínání s přesností na jednu sekundu a funkci impulsů v programátoru o pouhých 2 modulech DIN. Jeho beznapěťový přepínací kontakt usnadňuje integraci do mnoha řídicích a automatizačních obvodů.

Rezerva chodu až 4 roky, prázdninový režim, automatický přechod času a plombovatelný kryt doplňují řešení vhodné zejména pro instalace, kde je vyžadováno spolehlivé časové řízení bez příliš složité konfigurace.

Důležité: reference OB172012N odpovídá DATA MICRO+ s jedním obvodem a napájením 230 V. Pro dva nezávislé obvody nabízí Orbis DATA MICRO 2+. Instalace musí být provedena podle schématu výrobce a s dodržením maximálních zátěží uvedených pro každý typ přijímače.
