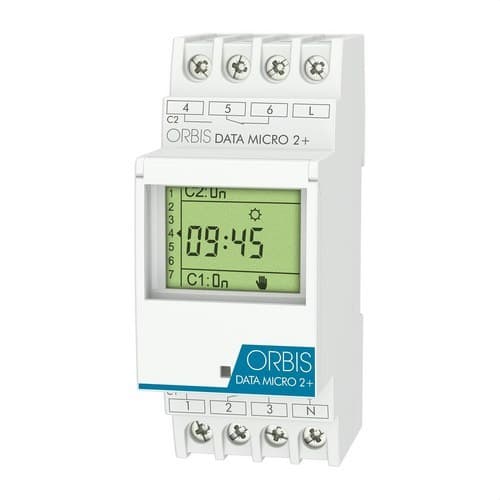

Digitální časový spínač DATA MICRO 2+

Digitální spínací hodiny Orbis DATA MICRO 2+, reference OB171912N, jsou modulární programátor 230 V určený k automatizaci dvou nezávislých elektrických okruhů pomocí programování po sekundách, denně nebo týdně. Disponují dvěma přepínacími beznapěťovými kontakty 16(10) A, až 32 programy, funkcí impulsů od 1 do 59 sekund a speciálním prázdninovým režimem až na 99 dní.

Instalace se provádí na DIN lištu a zabírá pouze 2 moduly. Programování se provádí pomocí menu vedeného ikonami a LCD displeje, který zobrazuje potřebné informace pro nastavení časů a kontrolu provozního stavu. Kromě toho je vybaven zálohou chodu pomocí lithiové baterie, automatickým přepínáním letního a zimního času a možností dočasného nebo trvalého ručního ovládání.

Dva nezávislé okruhy

Reference OB171912N odpovídá konkrétně modelu DATA MICRO 2+, vybavenému dvěma nezávislými výstupními okruhy. Každý okruh má jeden přepínací beznapěťový kontakt, což umožňuje ovládat dvě různé zátěže nebo zařízení z jednoho spínacího hodinového přístroje.

Každý výstup nabízí vypínací schopnost 16(10) A při 250 V AC, což poskytuje kompaktní řešení pro instalace, kde je nutné automatizovat dva okruhy bez použití dvou samostatných programátorů.

Až 32 denních nebo týdenních programů

DATA MICRO 2+ umožňuje uložit až 32 programů zapnutí a vypnutí. Spínání lze nastavit denně nebo týdně, takže provoz každé instalace lze přizpůsobit plánovaným časům.

Tato kapacita je vhodná pro automatizaci osvětlení, klimatizace, elektrických zavlažovacích čerpadel, sirén, signalizace a dalších zařízení, která je třeba zapínat nebo vypínat v určených okamžicích.

Programování s přesností na 1 sekundu

Programátor nabízí minimální dobu sepnutí 1 sekundu a přesnost programování na sekundu. Jeho interní hodiny používají křemenný krystal a mají přesnost chodu ±1 sekunda za 24 hodin při referenční teplotě 23 °C.

Tato vlastnost umožňuje používat DATA MICRO 2+ jak pro běžné časové programy, tak pro aplikace vyžadující krátké a přesné spínání.

Funkce impulsů od 1 do 59 sekund

Kromě běžného zapínání a vypínání v určitou hodinu umožňuje Orbis DATA MICRO 2+ programovat impulsy o délce od 1 do 59 sekund.

Tato funkce je obzvláště užitečná pro aplikace, jako jsou sirény ve školách, akustická signalizace, dočasná aktivace relé, automatizační systémy a další zařízení, která mají být připojena pouze na několik sekund.

Speciální prázdninový režim až na 99 dní

DATA MICRO 2+ umožňuje nastavit speciální prázdninový režim až na 99 dní. Během tohoto intervalu lze dočasně deaktivovat běžné programy bez nutnosti jejich mazání.

Po skončení speciálního období může zařízení obnovit dříve nastavený časový provoz, což usnadňuje správu kanceláří, škol, obchodů a dalších objektů s obdobím uzavření.

Dočasné nebo trvalé ruční ovládání

Výstupy lze ovládat ručně přímo z programátoru. Orbis umožňuje provádět dočasné změny stavu kontaktů nebo nastavit trvalé zapnutí či vypnutí, když je nutné dočasně potlačit automatické programování.

Tato funkce usnadňuje údržbu, testování a situace, kdy uživatel potřebuje přímo ovládat jednotlivé okruhy.

Automatické přepínání letního a zimního času

Spínací hodiny obsahují správu přechodu mezi zimním a letním časem. Lze je nastavit tak, aby automaticky přepínaly podle evropského kalendáře, naprogramovat je individuálně nebo tuto funkci zcela deaktivovat.

Tato vlastnost eliminuje nutnost ručního přenastavování času zařízení v instalacích, kde se používá sezónní změna času.

Záloha chodu až 4 roky

Orbis DATA MICRO 2+ je vybaven interní lithiovou baterií, která poskytuje zálohu chodu až 4 roky bez napájení. Hodiny a programy tak mohou zůstat zachovány i při delších výpadcích napájení nebo v obdobích, kdy je zařízení odpojeno od sítě.

Podle oficiálního technického listu není lithiová baterie této verze vyměnitelná.

LCD displej a programování vedené ikonami

Zařízení je vybaveno LCD displejem a systémem programování pomocí ikon, který usnadňuje přístup k jednotlivým funkcím. Použitý časový formát je 24hodinový.

Čelní panel obsahuje průhledné plombovatelné okénko, které je určeno k omezení neoprávněné manipulace po dokončení programování zařízení.

Přepínací beznapěťové kontakty

Dva okruhy DATA MICRO 2+ používají přepínací beznapěťové kontakty NA/NC. Tato konfigurace rozšiřuje možnosti integrace do ovládacích obvodů, protože kontakty lze použít k připojení nebo odpojení různých zátěží podle potřeb projektu.

Kontakty jsou vyrobeny z AgSnO₂ a nabízejí jmenovitou spínací schopnost 2 x 16(10) A při 250 V AC.

Kapacita pro různé typy osvětlení

Orbis uvádí následující maximální doporučené zátěže pro normálně otevřené kontakty:

• Žárovky: až 3000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 3000 W.
• Úsporné žárovky: až 600 VA.
• Downlighty: až 400 VA.
• LED osvětlení: až 90 VA.

Přípustný výkon je třeba volit s ohledem na povahu zátěže a její možné rozběhové proudy, zejména při připojení elektronických zařízení nebo osvětlovacích systémů.

Kompaktní formát 2 modulů DIN

DATA MICRO 2+ se instaluje přímo na DIN lištu a zabírá 2 moduly, s přibližnou šířkou 35 mm. Jeho vnější rozměry jsou přibližně 35 x 88 x 65 mm.

Tento formát umožňuje integrovat dva časové kanály do rozvaděče při minimální potřebě prostoru, což je zvláště praktické v instalacích s omezeným místem pro nové přístroje.

Napájení 230 V

Reference OB171912N odpovídá verzi napájené 230 V AC ±10 %, s jmenovitou frekvencí 50/60 Hz. Vlastní spotřeba uvedená společností Orbis je 7,3 VA, což odpovídá přibližně 1,2 W.

Orbis také nabízí varianty DATA MICRO + a DATA MICRO 2+ pro jiné napětí, proto je vždy nutné před výměnou stávajícího zařízení zkontrolovat referenci.

Aplikace Orbis DATA MICRO 2+

Kombinace dvou nezávislých okruhů, týdenního programování a spínání s přesností na jednu sekundu umožňuje použití DATA MICRO 2+ v mnoha rezidenčních, komerčních i profesionálních aplikacích.

• Programování vnitřního a venkovního osvětlení.
• Časové řízení osvětlení v kancelářích.
• Automatizace elektrických čerpadel pro zavlažování.
• Programování kompatibilních systémů vytápění a klimatizace.
• Aktivace sirén ve školách a vzdělávacích centrech.
• Ovládání reklamních poutačů a signalizace.
• Automatizace elektrických zařízení ve veřejných budovách.
• Ovládání okruhů v průmyslových instalacích.

Technické vlastnosti Orbis DATA MICRO 2+ OB171912N

• Značka: Orbis.
• Reference: OB171912N.
• Model: DATA MICRO 2+.
• Typ: modulární digitální spínací hodiny.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50/60 Hz.
• Počet okruhů: 2.
• Typ kontaktů: 2 přepínací beznapěťové kontakty NA/NC.
• Vypínací schopnost: 2 x 16(10) A při 250 V AC.
• Materiál kontaktů: AgSnO₂.
• Maximální počet programů: 32.
• Programování: po sekundách, denní a týdenní.
• Minimální doba sepnutí: 1 sekunda.
• Přesnost programování: na sekundu.
• Programovatelné impulsy: od 1 do 59 sekund.
• Speciální prázdninový režim: 1 období až 99 dní.
• Ruční ovládání: dočasné nebo trvalé.
• Přepínání léto/zima: automatické pro Evropu, programovatelné nebo deaktivovatelné.
• Displej: LCD.
• Časový formát: 24 hodin.
• Plombovatelné okénko: ano.
• Záloha chodu: až 4 roky bez napájení.
• Typ baterie: interní nevyměnitelná lithiová baterie.
• Přesnost hodin: ±1 s/24 h při 23 °C.
• Vlastní spotřeba: 7,3 VA, přibližně 1,2 W.
• Montáž: DIN lišta.
• Počet modulů: 2.
• Přibližné rozměry: 35 x 88 x 65 mm.
• Čistá hmotnost: 160 g.
• Připojení: šroubové svorky.
• Maximální průřez vodiče: 4 mm².
• Maximální utahovací moment: 0,8 Nm.
• Krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Jmenovité impulzní napětí: 4 kV.
• Provozní teplota: -10 až +45 °C.
• Provozní mez: -30 až +50 °C.
• Teplota při přepravě a skladování: -35 až +60 °C.
• Maximální zátěž žárovky: 3000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 3000 W.
• Maximální zátěž úsporné zdroje: 600 VA.
• Maximální zátěž downlight: 400 VA.
• Maximální zátěž LED: 90 VA.

Přesné programování dvou okruhů z jednoho zařízení

Orbis DATA MICRO 2+ OB171912N umožňuje centralizovat programování dvou okruhů v kompaktním zařízení o pouhých 2 modulech DIN. Jeho 32 programů, beznapěťové kontakty, týdenní programování a funkce impulsů poskytují flexibilitu jak pro jednoduché automatizace, tak pro aplikace vyžadující krátkodobé spínání.

Záloha chodu až 4 roky, automatické přepínání letního a zimního času a plombovatelné okénko doplňují řešení určené pro instalace, kde je požadován automatický a stabilní provoz bez nutnosti neustálého přenastavování programátoru.

Důležité: připojené zátěže musí respektovat limity stanovené společností Orbis pro jednotlivé technologie. Instalace a zapojení musí být provedeny podle schématu výrobce a platných elektrických předpisů.
