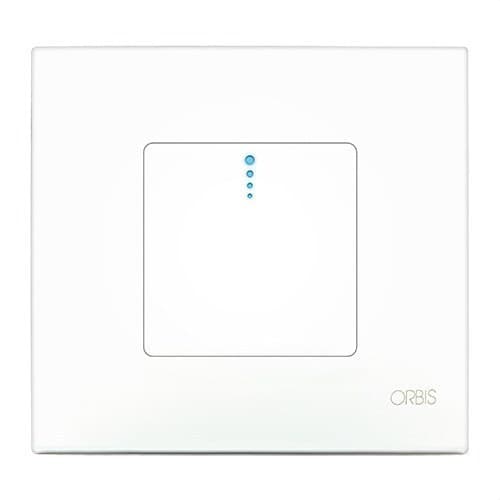

Časovač pulzního světla od 30 sekund do 10 minut

Orbis PULSALUZ, reference OB200000, je elektronický časovač pro automatizaci zapínání osvětlovacích okruhů na nastavenou dobu. Instaluje se zapuštěně do univerzální instalační krabice, pracuje při 230 V a umožňuje nastavit časování v rozmezí od 30 sekund do 10 minut, takže je obzvlášť vhodný pro schodiště, chodby, vstupní haly, garáže, sklepy, komory, toalety a další průchozí prostory.

Zapnutí se provádí pomocí integrovaného kapacitního dotykového senzoru na čelní straně, takže stačí se ho dotknout bez nutnosti vyvíjet tlak. Umožňuje také připojení dalších externích tlačítek a nabízí resetovatelný provoz: pokud je znovu aktivován během běžícího časování, spustí se nový celý cyklus.

Nastavitelný čas od 30 sekund do 10 minut

PULSALUZ umožňuje nastavit dobu provozu osvětlení přibližně od 30 sekund do 10 minut. Regulační volič je skrytý za vnějším rámečkem, což pomáhá zabránit náhodným změnám nebo neoprávněné manipulaci po nastavení.

Toto nastavení umožňuje přizpůsobit provoz každé zóně. Kratší časy jsou vhodné pro rychle průchozí prostory, zatímco delší intervaly umožňují ponechat osvětlení zapnuté déle na schodištích, v garážích, na toaletách nebo ve společných prostorách.

Integrovaný kapacitní dotykový senzor

Jednou z hlavních vlastností Orbis PULSALUZ je ovládání pomocí kapacitního senzoru. Uživatel se pouze dotkne přední plochy, aby aktivoval časování, bez nutnosti mechanického stisknutí tlačítka.

Čelní panel je také vybaven signalizační LED diodou, která usnadňuje identifikaci mechanismu.

Resetovatelný provoz

Časovač je během provozu resetovatelný. Pokaždé, když se znovu dotknete senzoru nebo aktivujete jedno z externích tlačítek, zatímco osvětlení zůstává zapnuté, časování začne znovu od začátku.

Tato funkce je obzvlášť užitečná na schodištích a ve společných prostorách, protože různí uživatelé mohou automaticky prodloužit dobu svícení podle toho, jak prostor využívají.

Kompatibilní s externími tlačítky

Kromě vestavěného dotykového senzoru podporuje PULSALUZ i další externí tlačítka. Stejný okruh tak lze ovládat z různých míst na schodišti, v chodbě nebo ve společném prostoru.

Orbis uvádí kompatibilitu se svítícími tlačítky s proudem až 6 mA při 230 V. Pokud je kontakt přídavného tlačítka udržován sepnutý pomocí vypínače, může zařízení zůstat trvale zapnuté po dobu, kdy je tento kontakt sepnutý.

Instalace na 2 vodiče

Orbis PULSALUZ používá elektronickou instalaci na 2 vodiče, což je zvláště užitečné při některých rekonstrukcích a výměnách časovacích mechanismů, kde není v instalační krabici k dispozici nulový vodič.

Montáž se provádí zapuštěně do univerzální instalační krabice 65 x 65 mm. Elektrické připojení se provádí pomocí šroubových svorek pro vodiče o průřezu 0,75 až 1,5 mm².

Určeno pro žárovky a halogenové zdroje

Reference OB200000 je speciálně navržena pro žárovkové a halogenové osvětlovací zátěže. Výrobce uvádí následující doporučené rozsahy zátěže:

• Žárovky: 25 až 500 W.
• Nízkonapěťové halogenové žárovky 12 V AC: 50 až 300 VA.
• Halogenové žárovky 230 V AC: 18 až 500 W.

Důležité: Orbis výslovně uvádí, že PULSALUZ není vhodný pro elektronické zátěže. Nesmí se používat s fluorescenčními lampami, úspornými žárovkami, elektronickými downlighty ani LED osvětlením. Pro tento typ zátěží je nutné zvolit časovače Orbis, které jsou s nimi výslovně kompatibilní.

Ochrana pomocí rychlé pojistky

Časovač obsahuje interní rychlou pojistku typu F 3,15 A, která není vyměnitelná. Spínací prvek je polovodičového typu, vhodný pro elektronický provoz zařízení v rámci zátěží specifikovaných výrobcem.

Nízká vlastní spotřeba

Vlastní spotřeba PULSALUZ je přibližně 0,7 W, což odpovídá 5,3 VA. Jelikož jde o časovač trvale instalovaný v okruhu, tato nízká spotřeba omezuje energii potřebnou k udržení řídicího systému v provozu.

Provedení pro zapuštěnou instalaci

Mechanismus má přibližné vnější rozměry 93 x 86 x 42,5 mm a čistou hmotnost 48 g. Je připraven pro montáž do univerzální krabice a jeho konstrukce umožňuje integrovat časovací systém přímo do místa ovládání osvětlení.

Technický list Orbis navíc uvádí kompatibilitu s mechanismy řady 27 od Simon, což usnadňuje integraci v některých stávajících instalacích.

Ochrana IP20 pro vnitřní prostory

PULSALUZ má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné instalaci. Je určen pro vnitřní instalace chráněné před přímou vlhkostí.

Jeho provozní teplotní rozsah je od -10 do +50 °C, zatímco pro přepravu a skladování jsou přípustné teploty od -20 do +60 °C.

Využití Orbis PULSALUZ

PULSALUZ je určen především pro instalace, kde osvětlení potřebuje zůstat aktivní pouze po omezenou dobu. Mezi běžné aplikace patří:

• Schodiště v bytových domech.
• Chodby a vstupní haly.
• Společné dvory.
• Garáže.
• Sklepy a komory.
• Koupelny a toalety.
• Společné prostory budov.
• Průchozí prostory s kompatibilním žárovkovým nebo halogenovým osvětlením.

Technické vlastnosti Orbis PULSALUZ OB200000

• Značka: Orbis.
• Reference: OB200000.
• Model: PULSALUZ.
• Typ: elektronický časovač / schodišťový automat.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Časování: od 30 sekund do 10 minut.
• Ovládání: kapacitní dotykový senzor.
• Externí tlačítka: ano.
• Svítící tlačítka: kompatibilní až do 6 mA při 230 V.
• Resetovatelný provoz: ano.
• Elektrická instalace: 2 vodiče.
• Montáž: zapuštěná do univerzální instalační krabice.
• Doporučená krabice: univerzální 65 x 65 mm.
• Typ kontaktu: polovodičový.
• Vnitřní ochrana: rychlá pojistka F 3,15 A, nevyměnitelná.
• Vlastní spotřeba: 0,7 W (5,3 VA).
• Žárovková zátěž: 25-500 W.
• Halogenová zátěž 12 V AC: 50-300 VA.
• Halogenová zátěž 230 V AC: 18-500 W.
• Kompatibilita s fluorescenčními zdroji: ne.
• Kompatibilita s úspornými zdroji: ne.
• Kompatibilita s elektronickými downlighty: ne.
• Kompatibilita s LED: ne.
• LED indikátor: ano.
• Stupeň krytí: IP20.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -10 až +50 °C.
• Teplota přepravy a skladování: -20 až +60 °C.
• Průřez vodiče: 0,75-1,5 mm².
• Maximální utahovací moment: 0,4 Nm.
• Rozměry: 93 x 86 x 42,5 mm.
• Čistá hmotnost: 48 g.
• Kompatibilita: řada 27 od Simon.

Jednoduché časování jedním dotykem

Orbis PULSALUZ OB200000 spojuje v jednom mechanismu tlačítko i časovač, takže osvětlení lze ovládat pouhým dotykem předního senzoru. Nastavení od 30 sekund do 10 minut a možnost přidání externích tlačítek z něj činí praktické řešení pro automatizaci osvětlovacích okruhů v průchozích zónách.

Jeho instalace na 2 vodiče usnadňuje některé výměny a rekonstrukce, zatímco skrytá nastavení pomáhají zachovat zvolenou konfiguraci po instalaci.

Důležité: PULSALUZ je určen výhradně pro žárovkové a halogenové zátěže specifikované společností Orbis. Není kompatibilní s LED osvětlením ani s jinými elektronickými zátěžemi. Také nesmí být připojeno více mechanismů PULSALUZ pro ovládání jedné a téže zátěže.
