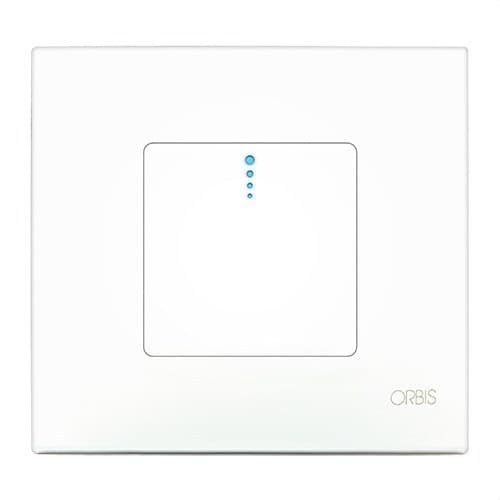

Časovač Pulsamat od 30 sekund do 10 minut

Časovač Orbis PULSAMAT, reference OB200001, je elektronický schodišťový automat určený ke spínání osvětlení s časovým zpožděním. Pracuje na 230 V, instaluje se pod omítku do univerzální instalační krabice a umožňuje nastavení doby provozu v rozsahu od 30 sekund do 10 minut.

Aktivace se provádí pomocí integrovaného kapacitního dotykového senzoru na čelní straně, bez nutnosti mechanického stisku, a zároveň podporuje připojení dalších externích tlačítek. Na rozdíl od PULSALUZ se 2 vodiči používá PULSAMAT instalaci se 3 vodiči a je připraven pro práci s různými technologiemi osvětlení, včetně LED, zářivek, halogenových a úsporných žárovek, v rámci maximálních zátěží uvedených společností Orbis.

Nastavitelný čas od 30 sekund do 10 minut

Orbis PULSAMAT umožňuje zvolit dobu, po kterou zůstane osvětlení po každé aktivaci zapnuté. Rozsah nastavení sahá přibližně od 30 sekund do 10 minut, což poskytuje flexibilitu pro použití na schodištích, chodbách, vestibulech, garážích, sklepích, toaletách a dalších průchozích prostorách.

Volič času je skrytý za vnějším rámečkem, což pomáhá zabránit náhodným změnám nebo manipulaci po nastavení požadovaného času.

Kapacitní dotykový senzor

Hlavní aktivace probíhá pomocí dotykového senzoru umístěného na přední straně mechanismu. Stačí se dotknout jeho povrchu a časování se spustí, bez nutnosti mechanického ovládání tlačítka.

Čelní panel navíc obsahuje signalizační LED diodu, která usnadňuje nalezení a kontrolu mechanismu.

Opakovaně spustitelný provoz

PULSAMAT disponuje opakovaně spustitelným časováním. Pokud se během svícení aktivuje přední senzor nebo některé z přídavných tlačítek, začne nový celý časový cyklus.

Tato vlastnost je obzvlášť praktická na schodištích a ve společných prostorách, protože různí uživatelé mohou prodloužit dobu osvětlení podle toho, jak se pohybují po instalaci.

Kompatibilní s externími tlačítky

Kromě integrovaného kapacitního senzoru umožňuje PULSAMAT připojit externí tlačítka pro ovládání osvětlení z různých míst instalace.

Podporuje také svítící tlačítka s neónovou lampou až do maximálního souhrnného odběru 6 mA při 230 V. Díky tomu jej lze integrovat do instalací s více ovládacími místy.

Manuál Orbis navíc uvádí, že pokud je kontakt přídavného tlačítka udržován sepnutý pomocí vypínače, může obvod zůstat trvale zapnutý po dobu, kdy je tento kontakt sepnutý.

Elektronická instalace se 3 vodiči

Reference OB200001 používá zapojení se 3 vodiči. Tato vlastnost umožňuje využít výstupní relé a pracovat s širší škálou technologií osvětlení než elektronické časovače se 2 vodiči určené pouze pro určité zátěže.

Montáž se provádí pod omítku do univerzální instalační krabice 65 x 65 mm a elektrické připojení pomocí šroubových svorek.

Vhodný pro různé typy světelných zdrojů

Orbis uvádí PULSAMAT jako vhodný pro různé světelné zdroje, vždy při dodržení maximálního doporučeného výkonu pro danou technologii.

• Žárovky: až 1300 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 1000 VA.
• Halogenové žárovky 230 V AC: až 1300 W.
• Úsporné žárovky: až 600 VA.
• Downlighty: až 400 VA.
• LED osvětlení: až 90 VA.

Tato kompatibilita z něj činí mimořádně univerzální řešení pro rekonstrukce a náhrady starších schodišťových automatů, pokud instalace využívá různé technologie osvětlení.

Výstupní relé 6 A

Časovač obsahuje relé s vypínací schopností 6 A při 230 V AC a cos φ = 1. Výběr připojené zátěže je nutné provést s ohledem jak na tuto maximální intenzitu, tak na specifické limity stanovené společností Orbis pro jednotlivé technologie osvětlení.

Kompatibilní se sérií 27 od Simon

Technický list Orbis uvádí kompatibilitu PULSAMAT s mechanismy série 27 od Simon, což usnadňuje jeho integraci do určitých stávajících instalací nebo renovačních projektů.

Vestavné provedení a nenápadný design

Mechanismus má přibližné vnější rozměry 93 x 86 x 42,5 mm a čistou hmotnost 53 g. Po instalaci je elektronika uložena uvnitř univerzální krabice a na vnější straně zůstává čelní panel s dotykovým senzorem a světelnou signalizací.

Nastavení času je chráněno za rámečkem, což zachovává čistý vzhled a ztěžuje náhodnou změnu konfigurace uživatelem.

Nízká vlastní spotřeba

PULSAMAT má přibližnou vlastní spotřebu 0,7 W, což odpovídá 5,5 VA. Zařízení zůstává pod napětím, aby mohlo detekovat dotyk na senzoru a elektronicky řídit časování.

Krytí IP20 pro vnitřní instalace

Časovač má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné montáži. Je určen pro vnitřní instalace chráněné před vodou a přímou vlhkostí.

Jeho provozní teplota je v rozsahu od -10 do +50 °C, zatímco pro přepravu a skladování připouští teploty od -20 do +60 °C.

Použití Orbis PULSAMAT

Kombinace dotykového senzoru, přídavných tlačítek a nastavitelného časování jej činí obzvlášť vhodným pro řízení osvětlení v místech, kde není nutné ponechávat svítidla trvale zapnutá.

• Schodiště v bytových domech.
• Chodby a vestibuly.
• Společné dvory.
• Garáže.
• Sklepy a komory.
• Toalety a koupelny.
• Společné prostory budov.
• Časově řízené vnitřní osvětlení.

Technické vlastnosti Orbis PULSAMAT OB200001

• Značka: Orbis.
• Reference: OB200001.
• Model: PULSAMAT.
• Typ: elektronický časovač / schodišťový automat.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Rozsah časování: od 30 sekund do 10 minut.
• Ovládání: kapacitní dotykový senzor.
• Opakovaně spustitelný provoz: ano.
• Externí tlačítka: ano.
• Svítící tlačítka: až 6 mA při 230 V.
• Elektrické zapojení: 3 vodiče.
• Typ kontaktu: relé.
• Vypínací schopnost: 6 A při 230 V AC, cos φ = 1.
• Vlastní spotřeba: 0,7 W, přibližně 5,5 VA.
• Maximální zátěž žárovky: 1300 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 1000 VA.
• Maximální zátěž halogen 230 V AC: 1300 W.
• Maximální zátěž úsporné žárovky: 600 VA.
• Maximální zátěž downlighty: 400 VA.
• Maximální zátěž LED: 90 VA.
• Montáž: pod omítku do univerzální instalační krabice.
• Kompatibilní krabice: 65 x 65 mm.
• Připojení: šroubové svorky.
• Průřez vodiče: 0,75-1,5 mm².
• Maximální utahovací moment: 0,4 Nm.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -10 až +50 °C.
• Teplota přepravy a skladování: -20 až +60 °C.
• Rozměry: 93 x 86 x 42,5 mm.
• Čistá hmotnost: 53 g.
• Kompatibilita: série 27 od Simon.

Časové řízení pro LED i klasické osvětlení

Orbis PULSAMAT OB200001 kombinuje dotykové ovládání s časováním až 10 minut a možností připojení dalších tlačítek. Jeho instalace se 3 vodiči a výstup přes relé umožňují použití s LED osvětlením i s různými technologiemi světelných zdrojů v rámci zátěží stanovených výrobcem.

Ve srovnání s trvale zapnutým osvětlením umožňuje časovač po uplynutí zvoleného intervalu automaticky vypnout obvod, což je praktické řešení pro automatizaci schodišť a dalších společných nebo průchozích prostor.

Důležité: instalaci PULSAMAT musí provádět kvalifikovaný personál podle schématu zapojení Orbis. Výrobce doporučuje neinstalovat jej v blízkosti zdrojů zvláště silných elektromagnetických polí a vždy dodržovat maximální zátěže uvedené pro jednotlivé typy osvětlení.
