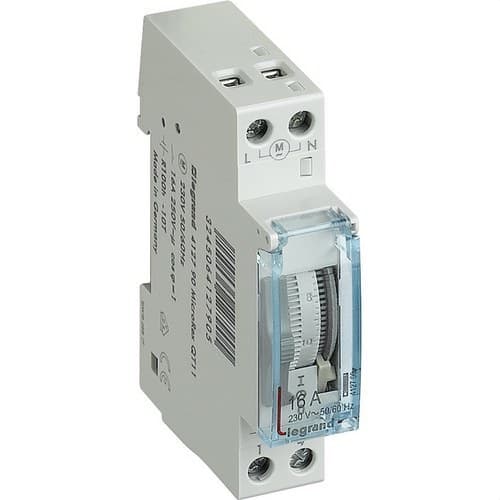

Analogový programovatelný časový spínač s vertikálním ciferníkem, denní, s rezervou chodu

Programovatelný spínací hodiny Legrand 412790 je modulární analogový programátor určený k automatizaci zapínání a vypínání elektrických obvodů podle denního časového programu. Disponuje svislým ciferníkem, programováním v intervalech 15 minut, výstupem 16 ampérů a rezervou chodu 100 hodin, která umožňuje zachovat chod hodin při dočasných výpadcích napájení.

Se napájením 230 voltů střídavého proudu a kompaktním provedením pouze 1 modulu lze instalovat na DIN lištu do rozvaděčů pro automatické řízení zátěží, jako je osvětlení nebo vytápění. Jeho třípolohový čelní přepínač umožňuje zvolit trvalý provoz, automatický režim nebo vypnutí.

Analogové spínací hodiny s denním programováním

Reference 412790 patří do řady programovatelných spínacích hodin Legrand a využívá analogové 24hodinové programování.

Svislý ciferník představuje celý denní cyklus a je rozdělen na segmenty po 15 minutách. Pomocí těchto segmentů lze nastavit období, během nichž má být výstup zapnutý nebo vypnutý.

Po nastavení programu se cyklus automaticky opakuje každých 24 hodin, takže je obzvláště praktický pro instalace, které potřebují zachovat stejné provozní časy každý den.

Minimální programování po 15 minutách

Každý segment programátoru odpovídá 15 minutám, což je zároveň minimální povolený spínací interval zařízení.

Toto rozlišení umožňuje nastavit různé provozní úseky během dne bez nutnosti používat složitější digitální programovací systémy.

Legrand uvádí pro tyto analogové spínací hodiny spínací přesnost plus minus 5 minut.

Rezerva chodu 100 hodin

Jednou z hlavních vlastností Legrand 412790 je jeho rezerva chodu 100 hodin. Zařízení obsahuje dobíjecí akumulátor, který umožňuje udržet chod hodin při dočasném přerušení dodávky elektrické energie.

Výpadek napájení tak nevyžaduje okamžité znovunastavení času programátoru, pokud délka přerušení zůstane v rámci uvedené rezervy.

Legrand označuje integrovaný úložný prvek jako dobíjecí nikl-metal hydridový akumulátor.

Výstup 16 ampérů

Spínací hodiny mají 1 kanál a 1 beznapěťový normálně otevřený kontakt. Jmenovitý spínací proud je 16 ampérů při 250 voltech střídavého proudu pro zátěž s účiníkem cos phi rovným 1.

Tato kapacita umožňuje použití pro automatizaci různých kompatibilních obvodů, přičemž je vždy nutné ověřit povahu a výkon zátěže, kterou má zařízení řídit.

Automatické řízení osvětlení a vytápění

Legrand uvádí tento programátor pro aplikace, jako je časové řízení osvětlení nebo vytápění. Umožňuje nastavit denní intervaly zapnutí a vypnutí bez nutnosti provádět ruční obsluhu každý den.

Lze jej například použít pro řízení obvodů, které mají fungovat pouze v určitých časových úsecích, vždy při dodržení elektrické kapacity kontaktu a vlastností připojené zátěže.

Čelní přepínač ON, AUTO a OFF

Čelní panel obsahuje ruční třípolohový přepínač, který umožňuje zvolit různé provozní režimy:

• ON: trvalé ruční zapnutí výstupu.
• AUTO: provoz podle časů nastavených na programovacím ciferníku.
• OFF: ruční vypnutí výstupu.

Tato funkce umožňuje dočasně potlačit programování podle potřeby, aniž by bylo nutné měnit dříve nastavené časové segmenty.

Ruční přepnutí mezi letním a zimním časem

Legrand 412790 umožňuje ruční přepnutí mezi letním a zimním časem. Nastavení se neprovádí automaticky, a proto je nutné jej v příslušném okamžiku upravit ručně.

Nastavení času se provádí přímo na analogovém mechanismu zařízení.

Hodiny řízené кварцем

Časový mechanismus je řízený кварцем, což poskytuje stabilní referenci pro chod denního programu.

Kombinace quartzového mechanismu s integrovanou rezervou chodu umožňuje udržet hodiny v provozu i při dočasných výpadcích napájení.

Napájení 230 voltů

Spínací hodiny fungují s napájením 230 voltů střídavého proudu a podporují frekvenci 50 nebo 60 hertzů.

Elektrické napájení se přivádí z horní části zařízení podle zapojení uvedeného společností Legrand.

Kompaktní provedení 1 modulu

Legrand 412790 zabírá pouze 1 modul o šířce 17,5 milimetru, což umožňuje instalaci do rozvaděčů s minimální spotřebou místa.

Je určen pro montáž na DIN lištu a lze jej umístit vedle jističů, proudových chráničů, stykačů a dalších modulárních ovládacích a ochranných přístrojů.

Rozměry Legrand 412790

Rozměry uvedené výrobcem jsou:

• Šířka: 17,5 milimetru.
• Výška: 83 milimetrů.
• Hloubka: 60 milimetrů.
• Počet modulů: 1.

Jeho mimořádně kompaktní formát usnadňuje začlenění časového programování i do rozvaděčů s omezeným modulovým prostorem.

Svorky pro vodiče až do 4 milimetrů čtverečních

Svorky spínacích hodin umožňují připojení vodičů o průřezu mezi 1,5 a 4 milimetry čtverečními.

Zařízení navíc obsahuje označení připojovacích svorek pro snazší identifikaci při zapojování a uvádění do provozu.

Krytí IP20

Reference 412790 má stupeň krytí IP20 a je určena k instalaci uvnitř elektrických rozvaděčů a vhodných krytů.

Její provozní okolní teplota je v rozmezí -10 až 55 stupňů Celsia, zatímco povolená skladovací teplota se pohybuje mezi -10 a 60 stupni Celsia.

Technické vlastnosti Legrand 412790

• Značka: Legrand.
• Reference: 412790.
• EAN: 3245064127905.
• Typ produktu: analogové programovatelné spínací hodiny.
• Typ programování: denní.
• Programovací cyklus: 24 hodin.
• Typ ciferníku: svislý.
• Počet kanálů: 1.
• Počet výstupů: 1.
• Typ kontaktu: normálně otevřený beznapěťový.
• Jmenovitý spínací proud: 16 ampérů při 250 voltech střídavého proudu.
• Minimální programování: 15 minut.
• Délka každého segmentu: 15 minut.
• Spínací přesnost: plus minus 5 minut.
• Rezerva chodu: 100 hodin.
• Řízení hodin: quartz.
• Napájení: 230 voltů střídavého proudu.
• Frekvence: mezi 50 a 60 hertzy.
• Ruční přepínač: ON, AUTO a OFF.
• Přepnutí letní a zimní čas: ruční.
• Montáž: DIN lišta.
• Počet modulů: 1.
• Šířka: 17,5 milimetru.
• Výška: 83 milimetrů.
• Hloubka: 60 milimetrů.
• Stupeň krytí: IP20.
• Povolený průřez ve svorkách: mezi 1,5 a 4 milimetry čtverečními.
• Směr napájení: horní.
• Provozní teplota: mezi -10 a 55 stupni Celsia.
• Skladovací teplota: mezi -10 a 60 stupni Celsia.
• Integrovaný akumulátor: ano, dobíjecí.
• Technologie akumulátoru: nikl-metal hydrid.
• Barva: šedá RAL 7035.

Denní časové programování v pouhém 1 modulu

Spínací hodiny Legrand 412790 umožňují denně automatizovat obvody osvětlení, vytápění a další kompatibilní zátěže pomocí jednoduchého analogového programování v intervalech 15 minut.

Jeho rezerva chodu 100 hodin, výstup 16 ampérů, ruční přepínač ON–AUTO–OFF a kompaktní provedení 1 modulu představují praktické řešení pro instalace, které potřebují řídit opakující se provozní časy přímo z elektrického rozvaděče.
