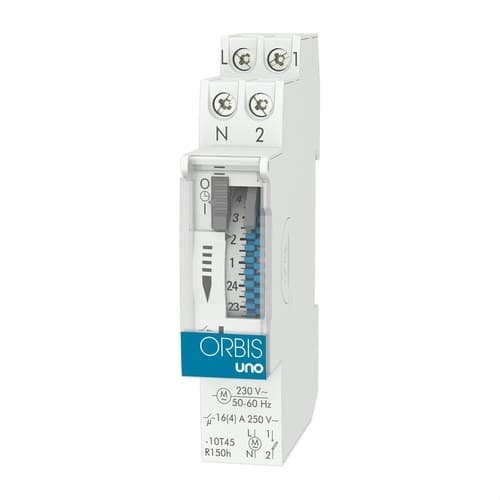

Analogový časový spínač UNO QRD 230V

Analogové spínací hodiny Orbis UNO QRD, reference OB400232, jsou modulární elektromechanický programátor určený k automatizaci denního zapínání a vypínání elektrických obvodů. Pracuje na 230 V, disponuje 24hodinovým ciferníkem s minimálním programovacím intervalem 15 minut a nabízí rezervu chodu 150 hodin pro udržení chodu hodin při výpadku napájení.

Jeho kompaktní provedení zabírá pouze 1 modul DIN o šířce 17,5 mm, což usnadňuje instalaci i v rozvaděčích s omezeným prostorem. Je vybaven normálně otevřeným kontaktem 16(4) A při 250 V AC, vyměnitelnou NiMH baterií a ručním přepínačem s polohami automatický provoz, vypnuto a trvalé zapnutí.

24hodinové denní programování

Orbis UNO QRD využívá analogový 24hodinový ciferník pro nastavení časů sepnutí a rozepnutí obvodu. Nastavený program se automaticky opakuje každý den, takže je obzvláště praktický v aplikacích, kde je provozní doba podobná od pondělí do neděle.

Ciferník obsahuje 96 programovacích segmentů. Každý představuje interval 15 minut, což umožňuje nastavit různé provozní úseky během dne bez nutnosti digitálních displejů, aplikací nebo elektronické konfigurace.

Minimální spínací interval 15 minut

Minimální doba mezi naprogramovaným sepnutím a rozepnutím je 15 minut. Toto rozlišení umožňuje dostatečně přesnou automatizaci mnoha domácích, společných i profesionálních zařízení, jako je osvětlení, vytápění, zavlažování, čerpání nebo pomocné systémy.

Orbis uvádí pro denní ciferník přibližnou spínací přesnost ±5 minut.

Rezerva chodu 150 hodin

Hlavním rozdílem mezi UNO QRD a modelem UNO D bez rezervy je vestavěná dobíjecí baterie, která udržuje chod hodin při výpadku elektrického napájení.

Orbis uvádí autonomii 150 hodin. Díky této rezervě krátkodobý výpadek napájení nevyžaduje okamžité přenastavení času programátoru, protože hodiny pokračují v chodu, dokud má baterie dostatečnou kapacitu.

Vyměnitelná NiMH baterie

UNO QRD používá dobíjecí NiMH baterii 1,2 V typu V80H. Orbis uvádí, že tato baterie je vyměnitelná, takže ji lze po skončení životnosti nahradit bez nutnosti výměny celých spínacích hodin.

Baterie se dobíjí, když je zařízení připojeno k napájení.

Ruční přepínač se třemi polohami

Na čelní straně je přepínač, který umožňuje změnit provoz obvodu bez změny nastaveného programu. Uživatel může zvolit tři režimy:

• Automaticky: obvod se řídí časovým programem nastaveným pomocí segmentů.
• Vypnuto: výstup zůstává odpojený bez ohledu na program.
• Trvalé zapnutí: výstup zůstává nepřetržitě sepnutý.

Tato funkce je užitečná při údržbě, testování, dovolené nebo v situacích, kdy je třeba dočasně potlačit denní program.

Normálně otevřený kontakt 16(4) A

UNO QRD je vybaven normálně otevřeným kontaktem se spínací schopností 16(4) A při 250 V AC. Kontakt mezi svorkami 1 a 2 je beznapěťový, což usnadňuje jeho integraci do různých řídicích obvodů.

Maximální přípustná zátěž závisí na typu připojeného spotřebiče, proto je nutné dodržet hodnoty doporučené výrobcem Orbis.

Kompatibilní s různými typy zátěží

• Žárovky: až 2500 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 2500 W.
• Úsporné žárovky: až 1000 VA.
• Downlighty: až 900 VA.
• LED osvětlení: až 100 VA.

U elektronických zátěží nebo zařízení s vysokými rozběhovými proudy je obzvlášť důležité ověřit, že nejsou překročeny limity stanovené výrobcem.

Pouze 1 modul DIN šířky

Orbis UNO QRD vyniká kompaktním formátem. Zabírá pouze 17,5 mm šířky, což odpovídá jednomu modulu DIN, a usnadňuje tak jeho začlenění do stávajících rozvaděčů, kde může být prostor omezený.

Je určen pro montáž na 35mm DIN lištu podle EN 60715 a má přibližné vnější rozměry 17,5 x 90 x 66 mm.

Boční ciferník a snadné programování

Boční ciferník umožňuje přímo zobrazit a upravit provozní intervaly. Programování se provádí posunutím příslušných segmentů pro období, kdy má být obvod sepnutý nebo vypnutý.

Protože jde o analogový systém, nevyžaduje nabídky ani externí nástroje, což usnadňuje jak počáteční uvedení do provozu, tak pozdější změny časového nastavení.

Průhledný plombovatelný kryt

Programovací část je vybavena průhledným plombovatelným okénkem. Toto řešení umožňuje vizuální kontrolu nastavení a zároveň pomáhá zabránit náhodným zásahům nebo neoprávněným změnám.

Tato vlastnost je zvláště užitečná v bytových domech, veřejných budovách, kancelářích, obchodech a dalších rozvaděčích přístupných více osobám.

Nízká vlastní spotřeba

Orbis uvádí vlastní spotřebu přibližně 0,5 W, což odpovídá 0,6 VA. Jeho křemenný mechanismus nabízí přesnost chodu ±1 sekunda za 24 hodin při referenční teplotě 23 °C.

Krytí IP20 pro instalaci do rozvaděče

UNO QRD má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné montáži. Je určen k instalaci do elektrických rozvaděčů chráněných před vodou a přímým přístupem ke svorkám.

Rozsah provozní teploty je od -10 do +45 °C. Pro přepravu a skladování Orbis uvádí rozsah -20 až +60 °C.

Aplikace Orbis UNO QRD

Denní programování a rezerva chodu umožňují použít OB400232 v mnoha aplikacích, kde je třeba automaticky opakovat stejný časový režim:

• Vnitřní a venkovní osvětlení.
• Výlohy a světelné reklamy.
• Systémy vytápění.
• Vodní čerpadla.
• Zavlažovací systémy.
• Bazénové filtrace.
• Elektrická zařízení v domácnostech a bytových domech.
• Kanceláře a obchodní prostory.
• Veřejné budovy.
• Kompatibilní průmyslové a zemědělské aplikace.

Technické vlastnosti Orbis UNO QRD OB400232

• Značka: Orbis.
• Reference: OB400232.
• Model: UNO QRD.
• Typ: modulární analogové spínací hodiny.
• Programování: denní.
• Ciferník: 24 hodin.
• Počet segmentů: 96.
• Minimální spínací interval: 15 minut.
• Spínací přesnost: ±5 minut.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50-60 Hz.
• Rezerva chodu: 150 hodin.
• Baterie: NiMH 1,2 V typu V80H, dobíjecí a vyměnitelná.
• Typ kontaktu: normálně otevřený.
• Beznapěťový kontakt: ano, mezi svorkami 1-2.
• Spínací schopnost: 16(4) A při 250 V AC.
• Ruční ovládání: automaticky / vypnuto / trvalé zapnutí.
• Přesnost hodin: ±1 s/24 h při 23 °C.
• Vlastní spotřeba: 0,6 VA, přibližně 0,5 W.
• Maximální zátěž žárovky: 2500 W.
• Maximální zátěž zářivek: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 2500 W.
• Maximální zátěž úsporných žárovek: 1000 VA.
• Maximální zátěž downlightů: 900 VA.
• Maximální zátěž LED: 100 VA.
• Montáž: 35mm DIN lišta.
• Počet modulů: 1.
• Šířka: 17,5 mm.
• Přibližné rozměry: 17,5 x 90 x 66 mm.
• Čistá hmotnost: přibližně 73 g.
• Připojení: šroubové svorky.
• Maximální průřez vodiče: 4 mm².
• Maximální utahovací moment: 0,8 Nm.
• Plombovatelný kryt: ano.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Jmenovité impulzní napětí: 4 kV.
• Provozní teplota: -10 až +45 °C.
• Teplota pro přepravu a skladování: -20 až +60 °C.

Denní programování se zálohou při výpadku napájení

Orbis UNO QRD OB400232 kombinuje jednoduchost analogových spínacích hodin s rezervou chodu 150 hodin. Tato vlastnost umožňuje udržet hodiny v provozu během krátkodobých výpadků napájení, což je významná výhoda oproti modelu UNO D bez rezervy.

Jeho programování po 15 minutách, kontakt 16(4) A, vyměnitelná baterie a formát jednoho modulu DIN z něj činí obzvlášť praktické řešení pro automatizaci denních obvodů v rozvaděčích s omezeným prostorem.

Důležité: reference OB400232 odpovídá dennímu modelu UNO QRD s rezervou chodu. Pro týdenní programování nabízí Orbis model UNO QRS. Instalace musí být provedena podle pokynů výrobce a s dodržením uvedených maximálních zátěží.
