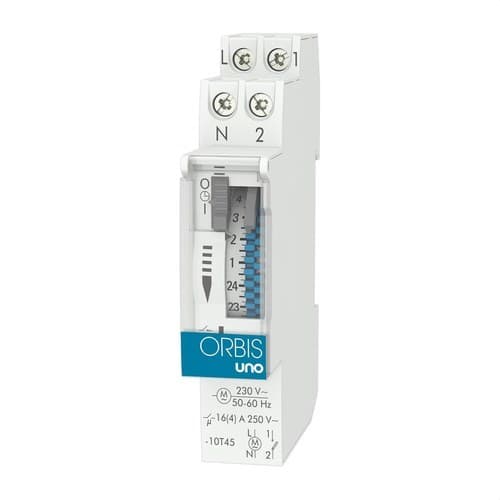

Analogový časový spínač UNO D 230V

Analogové spínací hodiny Orbis UNO D, reference OB400132, jsou modulární elektromechanický programátor určený k automatizaci denního zapínání a vypínání elektrických obvodů. Pracuje na 230 V, disponuje 24hodinovým ciferníkem s minimálním programovacím krokem 15 minut a nabízí bezpotenciálový kontakt s proudovou zatížitelností 16(4) A při 250 V AC.

Jeho mimořádně kompaktní provedení zabírá pouze 1 modul DIN o šířce 17,5 mm, což usnadňuje instalaci do rozvaděčů s omezeným prostorem. UNO D je určen pro ovládání osvětlení, čerpadel, klimatizace, zavlažování a dalších elektrických zařízení, která mají opakovat stejný denní režim. Tato verze pracuje bez zálohy chodu a je vybavena ručním přepínačem OFF-Automatika-ON.

Denni programování na 24 hodin

Orbis UNO D používá analogový 24hodinový ciferník, který umožňuje okamžitě zobrazit nastavené intervaly zapnutí a vypnutí. Zvolený program se automaticky opakuje každý den.

Programování se provádí pomocí 96 segmentů integrovaných do ciferníku. Každý segment představuje 15 minut, což umožňuje nastavit různé provozní intervaly během dne bez potřeby displeje, aplikací nebo digitální konfigurace.

Minimální spínací interval 15 minut

Minimální programovací interval UNO D je 15 minut. Toto rozlišení je vhodné pro řadu aplikací, kde je třeba automaticky řídit zařízení v určitých časových úsecích.

Lze jej například použít k nastavení několika zapnutí a vypnutí během dne u osvětlení, čerpadel, klimatizačních jednotek nebo jiných spotřebičů kompatibilních s kapacitou kontaktu.

Verze bez zálohy chodu

Reference OB400132 odpovídá konkrétně verzi UNO D bez zálohy chodu. Časový mechanismus pracuje synchronizovaně se síťovým napájením a neobsahuje baterii pro udržení chodu ciferníku při výpadku elektrické energie.

Segmenty si fyzicky uchovávají nastavený program, ale po přerušení napájení může být nutné znovu nastavit aktuální čas na ciferníku.

Ruční přepínač OFF, automatika a ON

Čelní panel obsahuje přepínač, který umožňuje zvolit tři provozní režimy a ovládat obvod bez změny nastaveného programu:

• OFF: udržuje obvod vypnutý.
• Automatika: zapíná a vypíná výstup podle programu ciferníku.
• ON: udržuje obvod trvale zapnutý.

Tato funkce usnadňuje údržbu, testování nebo situace, kdy je nutné dočasně zrušit časový program.

Bezpotenciálový kontakt 16(4) A

UNO D je vybaven bezpotenciálovým výstupním kontaktem s jmenovitou zatížitelností 16(4) A při 250 V AC. Tato konfigurace umožňuje použití spínacích hodin v různých řídicích a výkonových obvodech, vždy v mezích stanovených společností Orbis.

Maximální přípustný výkon závisí na typu připojeného spotřebiče, protože různé technologie osvětlení mají odlišné rozběhové proudy a elektrické vlastnosti.

Kompatibilní s různými typy osvětlení

Orbis uvádí následující doporučené maximální zátěže pro spínací hodiny UNO:

• Žárovky: až 2500 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 2500 W.
• Úsporné žárovky: až 1000 VA.
• Downlighty: až 900 VA.
• LED osvětlení: až 100 VA.

Ultrakompaktní formát 1 modulu DIN

Jednou z hlavních výhod Orbis UNO D je jeho malá velikost. Zařízení zabírá pouze 17,5 mm šířky, což odpovídá jednomu modulu DIN, a proto jej lze instalovat do rozvaděčů, kde je k dispozici omezený prostor.

Jeho vnější rozměry jsou přibližně 17,5 x 90 x 66 mm a je připraven pro montáž na 35mm DIN lištu podle EN 60715.

Průhledný plombovatelný kryt

Programovací část je chráněna průhledným plombovatelným krytem. Toto řešení umožňuje vizuální kontrolu času a naprogramovaných intervalů a zároveň pomáhá zabránit náhodné manipulaci nebo neoprávněným změnám.

Tato vlastnost je obzvláště užitečná ve společenstvích vlastníků, komerčních prostorách, veřejných budovách a rozvaděčích přístupných různým uživatelům.

Přesnost časového mechanismu

Orbis uvádí provozní přesnost přibližně ±1 sekunda za den při referenční teplotě 22 °C. Vlastní spotřeba mechanismu je přibližně 0,5 W.

Protože se jedná o elektromechanický systém, programování se provádí přímo na čelním ciferníku a nevyžaduje externí zařízení ani elektronické nastavování.

Krytí IP20 a montáž do rozvaděče

UNO D má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné instalaci. Je určen pro montáž uvnitř chráněných elektrických rozvaděčů.

Jeho provozní teplotní rozsah je od -10 do +50 °C, což umožňuje použití v mnoha rezidenčních, komerčních i profesionálních instalacích.

Aplikace Orbis UNO D

Díky dennímu programování a formátu jednoho modulu lze UNO D použít k automatizaci široké škály elektrických obvodů:

• Vnitřní a venkovní osvětlení.
• Výlohy a světelné reklamy.
• Vodní čerpadla.
• Zavlažovací systémy.
• Filtrační zařízení a pomocná technika bazénů.
• Kompatibilní klimatizační zařízení.
• Elektrické vytápění v rámci zátěžových limitů.
• Instalace v domácnostech a bytových domech.
• Komerční prostory a kanceláře.
• Kompatibilní terciární a průmyslové aplikace.

Technické vlastnosti Orbis UNO D OB400132

• Značka: Orbis.
• Reference: OB400132.
• Model: UNO D.
• Typ: elektromechanické analogové spínací hodiny.
• Programování: denní.
• Ciferník: 24 hodin.
• Počet segmentů: 96.
• Minimální spínací interval: 15 minut.
• Záloha chodu: ne.
• Napájení: 230 V AC.
• Frekvence: 50-60 Hz.
• Kontakt: bezpotenciálový.
• Spínací schopnost: 16(4) A při 250 V AC.
• Ruční přepínač: OFF / Automatika / ON.
• Přesnost provozu: ±1 s/den při 22 °C.
• Vlastní spotřeba: přibližně 0,5 W.
• Maximální zátěž žárovky: 2500 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 2500 W.
• Maximální zátěž úsporné osvětlení: 1000 VA.
• Maximální zátěž downlighty: 900 VA.
• Maximální zátěž LED: 100 VA.
• Montáž: 35mm DIN lišta podle EN 60715.
• Šířka: 1 modul DIN, 17,5 mm.
• Přibližné rozměry: 17,5 x 90 x 66 mm.
• Kryt: průhledný a plombovatelný.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -10 až +50 °C.

Denní programování v jediném modulu

Orbis UNO D OB400132 nabízí kompaktní a jednoduché řešení pro automatizaci obvodů, které denně opakují stejné časy. Jeho 15minutové intervaly umožňují přesně nastavit různé provozní periody během 24 hodin.

Kontakt 16(4) A, třípolohový ruční přepínač, plombovatelný kryt a šířka pouhých 17,5 mm dělají z UNO D praktickou volbu jak pro nové rozvaděče, tak pro rekonstrukce, kde je k dispozici málo místa.

Důležité: tato reference odpovídá verzi UNO D bez zálohy chodu. Pokud je potřeba udržet chod hodin při výpadku napájení, Orbis nabízí variantu UNO QRD se zálohou. Instalace musí být provedena podle pokynů výrobce a s dodržením uvedených maximálních zátěží.
