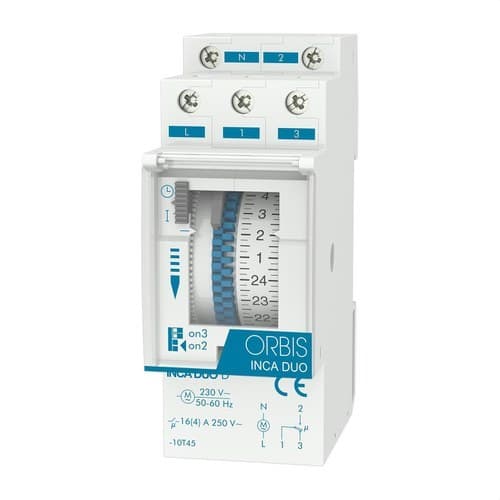

Analogový časový spínač INCA DUO D 230V

Analogové spínací hodiny Orbis INCA DUO D, reference OB330132, jsou modulární elektromechanický programátor určený k automatizaci denního zapínání a vypínání elektrických obvodů. Pracuje na 230 V, disponuje 24hodinovým ciferníkem s minimálním programovacím intervalem 15 minut a nabízí přepínací bezpotenciálový kontakt 16(4) A při 250 V AC.

Jeho provedení se 2 moduly umožňuje přímou instalaci na DIN lištu v rozvaděčích. Programování se provádí jednoduše posouváním bočních segmentů ciferníku, takže je zvláště vhodný pro osvětlení, vytápění, vodní čerpadla, závlahové systémy a další zařízení, která mají denně opakovat stejný časový režim.

Denní programování 24 hodin

Orbis INCA DUO D obsahuje denní programovací ciferník, který dokončí jeden cyklus každých 24 hodin. Nastavený časový plán se automaticky opakuje každý den, dokud je zařízení v automatickém provozu.

Ciferník je vybaven 96 segmenty, což poskytuje rozlišení 15 minut. To umožňuje nastavit různé doby zapnutí a vypnutí během dne bez nutnosti používat digitální menu, aplikace nebo externí zařízení.

Minimální spínací interval 15 minut

Každý segment představuje interval 15 minut, který tvoří minimální spínací dobu programátoru. Toto rozlišení je vhodné pro řadu domácích i profesionálních aplikací, kde mají zařízení pracovat v časových blocích.

Spínací přesnost uvedená společností Orbis pro denní verzi je přibližně ±5 minut.

Přepínací bezpotenciálový kontakt

INCA DUO D má výstup s přepínacím kontaktem normálně otevřeným a normálně zavřeným. Jelikož jde o bezpotenciálový kontakt, nabízí flexibilitu pro integraci do různých řídicích a ovládacích obvodů.

Jeho vypínací schopnost je 16(4) A při 250 V AC, přičemž je vždy nutné dodržet maximální zatížení stanovené společností Orbis podle typu připojeného spotřebiče.

Kompatibilní s různými typy osvětlení

Kromě kompatibilních řídicích a automatizačních zařízení může INCA DUO D ovládat různé technologie osvětlení v mezích uvedených výrobcem:

• Žárovky: až 3000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 3000 W.
• Úsporné žárovky: až 1000 VA.
• Downlighty: až 900 VA.
• LED osvětlení: až 100 VA.

Denní verze bez zálohy chodu

Reference OB330132 odpovídá konkrétně verzi INCA DUO D bez zálohy chodu. Zařízení tedy neobsahuje baterii pro udržení chodu hodin při výpadku napájení.

Nastavený program pomocí segmentů zůstává fyzicky zachován, ale po přerušení napájení může být nutné znovu nastavit aktuální čas programátoru.

Kompaktní provedení 2 moduly DIN

INCA DUO D zabírá pouze 2 moduly DIN, což odpovídá šířce 35 mm. Jeho vnější rozměry jsou přibližně 35 x 90 x 66 mm, což usnadňuje integraci vedle jističů, proudových chráničů, stykačů a dalších přístrojů v rozvaděči.

Montáž se provádí na DIN lištu a elektrické připojení pomocí šroubových svorek. Připouští vodiče do 4 mm² a Orbis uvádí maximální utahovací moment 0,8 Nm.

Nízká vlastní spotřeba

Mechanismus má vlastní spotřebu přibližně 0,5 W, což odpovídá 0,6 VA. Spotřeba potřebná k provozu programátoru je tedy nízká.

Přesnost díky křemennému mechanismu

INCA DUO využívá křemennou technologii a nabízí přesnost chodu ±1 sekunda za 24 hodin při referenční teplotě 23 °C. To umožňuje udržet stabilní denní program za běžných provozních podmínek, dokud je zařízení napájeno.

Krytí IP20 pro instalaci do rozvaděče

Programátor má stupeň krytí IP20 podle EN 60529 a třídu II při správné montáži. Je určen k instalaci do elektrických rozvaděčů chráněných před vodou a přímým dotykem s živými částmi.

Rozsah provozní teploty je od -10 do +45 °C, zatímco pro přepravu a skladování je přípustná teplota od -20 do +60 °C.

Využití Orbis INCA DUO D

Denní programování a přepínací kontakt umožňují použití těchto spínacích hodin v široké škále instalací:

• Venkovní osvětlení.
• Výlohy a světelné reklamy.
• Systémy vytápění.
• Vodní čerpadla.
• Závlahové systémy.
• Automatická krmná zařízení.
• Instalace v domácnostech a bytových domech.
• Obchody, kanceláře a veřejné budovy.
• Kompatibilní zemědělské a průmyslové aplikace.

Technické vlastnosti Orbis INCA DUO D OB330132

• Značka: Orbis.
• Reference: OB330132.
• Model: INCA DUO D.
• Typ: modulární analogové spínací hodiny.
• Programování: denní.
• Ciferník: 24 hodin.
• Počet segmentů: 96.
• Minimální spínací doba: 15 minut.
• Spínací přesnost: ±5 minut.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50-60 Hz.
• Záloha chodu: ne.
• Typ kontaktu: přepínací NA/NC bezpotenciálový.
• Vypínací schopnost: 16(4) A při 250 V AC.
• Přesnost chodu: ±1 s/24 h při 23 °C.
• Vlastní spotřeba: 0,6 VA, přibližně 0,5 W.
• Maximální zátěž žárovky: 3000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 3000 W.
• Maximální zátěž úsporné žárovky: 1000 VA.
• Maximální zátěž downlight: 900 VA.
• Maximální zátěž LED: 100 VA.
• Montáž: DIN lišta.
• Počet modulů: 2.
• Šířka: 35 mm.
• Přibližné rozměry: 35 x 90 x 66 mm.
• Čistá hmotnost: 98 g.
• Připojení: šroubové svorky.
• Maximální průřez vodiče: 4 mm².
• Maximální utahovací moment: 0,8 Nm.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Jmenovité impulzní napětí: 4 kV.
• Provozní teplota: -10 až +45 °C.
• Teplota pro přepravu a skladování: -20 až +60 °C.

Jednoduché denní programování pro elektrické rozvaděče

Orbis INCA DUO D OB330132 umožňuje automatizovat obvody, které každý den dodržují stejný časový režim, pomocí analogového systému, který se snadno nastavuje i kontroluje. Jeho 15minutové intervaly poskytují dostatečnou flexibilitu pro nastavení několika provozních období během dne.

Přepínací kontakt 16(4) A, provedení 2 moduly DIN a kompatibilita s různými typy zátěží z něj činí praktické řešení pro rezidenční, komerční, zemědělské i profesionální instalace.

Důležité: tato reference odpovídá denní verzi bez zálohy chodu. Pokud je potřeba, aby hodiny pokračovaly v chodu i při výpadku napájení, Orbis nabízí variantu INCA DUO QRD se zálohou. Připojená zátěž musí vždy respektovat limity uvedené výrobcem.
