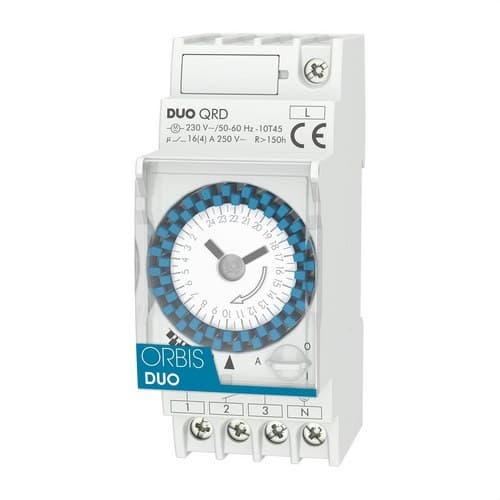

Analogový časový spínač 2 MOD.DUO QRD 230V

Analogové spínací hodiny Orbis DUO QRD, reference OB292032, jsou modulární elektromechanický programátor určený k automatizaci denního zapínání a vypínání elektrických obvodů. Pracuje na 230 V, má čelní 24hodinový ciferník s minimálním programovacím intervalem 30 minut a disponuje rezervou chodu přes 150 hodin, která udržuje chod hodin i při výpadku napájení.

Jeho provedení se 2 moduly umožňuje přímou montáž na 35mm DIN lištu uvnitř rozvaděče. DUO QRD je vybaven přepínacím kontaktem 16(4) A při 250 V AC, vyměnitelnou dobíjecí baterií a třípolohovým ručním přepínačem pro volbu mezi automatickým provozem, trvalým zapnutím a trvalým vypnutím.

Denní programování pomocí 24hodinového ciferníku

Orbis DUO QRD využívá analogový denní programovací ciferník, který umožňuje snadno zobrazit nastavené provozní intervaly. Nastavený cyklus se opakuje každých 24 hodin, což je obzvlášť praktické pro zařízení, která musí fungovat každý den ve stejnou dobu.

Ciferník je vybaven 48 segmenty a každý z nich představuje interval 30 minut. Tímto způsobem lze během dne naprogramovat různé doby sepnutí a rozepnutí bez nutnosti používat displeje, digitální menu nebo aplikace.

Minimální spínací doba 30 minut

Minimální délka každého programovatelného intervalu je 30 minut. Programování se provádí posunutím příslušných segmentů na ciferníku pro časové úseky, během nichž má být obvod aktivní.

Tento mechanický systém umožňuje rychlé a přehledné nastavení, zejména vhodné pro osvětlení, čerpadla, vytápění, filtrace a další zařízení, která nevyžadují spínání po minutách nebo sekundách.

Rezerva chodu přes 150 hodin

Verze QRD obsahuje dobíjecí baterii, která poskytuje rezervu chodu přes 150 hodin. Díky ní může hodinový mechanismus pokračovat v chodu i při dočasném přerušení dodávky elektrické energie.

Tato vlastnost zabraňuje okamžité ztrátě času při výpadku sítě a umožňuje zachovat nastavený časový cyklus. Baterie je vyměnitelná podle postupu stanoveného společností Orbis.

Třípolohový ruční přepínač

Na čelní straně je umístěn ruční ovladač, který umožňuje přímo zvolit jeden ze tří provozních režimů:

• I - Trvalé zapnutí: udržuje výstupní kontakt sepnutý bez ohledu na program.
• 0 - Trvalé vypnutí: udržuje obvod rozepnutý.
• A - Automatický režim: obvod pracuje podle časů nastavených na ciferníku.

Tato funkce umožňuje dočasně přepsat program při údržbě, během dovolené, při testování nebo v jakékoli situaci, kdy je třeba ručně ovládat zátěž.

Přepínací kontakt 16(4) A

DUO QRD je vybaven beznapěťovým přepínacím kontaktem s vypínací schopností 16(4) A při 250 V AC. To umožňuje využít jeho normálně otevřený a normálně zavřený kontakt podle potřeb řídicího obvodu.

Maximální zatížení závisí na typu připojeného spotřebiče, proto je nutné dodržovat zátěže doporučené společností Orbis.

• Žárovky: až 3000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 3000 W.
• Úsporné žárovky: až 900 VA.
• LED osvětlení: až 200 VA.

Kompaktní provedení 2 DIN modulů

Programátor je určen pro montáž na symetrickou 35mm lištu podle EN 60715. Zabírá 2 DIN moduly, což odpovídá šířce 35 mm, a usnadňuje jeho integraci vedle jističů, proudových chráničů a dalších ovládacích a ochranných prvků v rozvaděči.

Jeho vnější rozměry jsou přibližně 35 x 88 x 65 mm. Připojení se provádí pomocí svorek pro vodiče do 4 mm².

Čelní ciferník s dobrou čitelností

Na rozdíl od jiných analogových programátorů s bočním ciferníkem používá řada DUO čelní ciferník, který umožňuje rychle zkontrolovat čas i naprogramované intervaly i po instalaci přístroje do rozvaděče.

Průhledný kryt chrání programovací prvky a pomáhá zabránit nechtěným změnám segmentů při běžném používání.

Přesnost hodinového mechanismu

Orbis uvádí pro mechanismus přesnost chodu až ±1 sekunda za den při referenční teplotě 23 °C. Pro denní ciferník je uvedena přesnost spínání přibližně ±5 minut.

Vlastní spotřeba spínacích hodin je nejvýše 0,5 W, takže energie potřebná k udržení provozu mechanismu je nízká.

Krytí IP20 a třída II

DUO QRD má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné montáži. Je určen k instalaci do elektrického rozvaděče, který po dokončení montáže zabrání přístupu ke svorkám.

Jeho provozní teplota je v rozsahu -10 až +45 °C. Orbis dále doporučuje neinstalovat přístroj bezprostředně vedle silně induktivních zátěží, jako jsou stykače nebo transformátory, které mohou vytvářet silná elektromagnetická pole.

Využití Orbis DUO QRD

Jeho denní programování a přepínací kontakt umožňují použít tyto spínací hodiny k automatizaci mnoha domácích, komerčních i profesionálních zařízení.

• Filtrace bazénů.
• Vnitřní a venkovní osvětlení.
• Výlohy a světelné reklamy.
• Systémy vytápění.
• Vodní čerpadla.
• Zavlažovací systémy.
• Elektrická zařízení v domácnostech a bytových domech.
• Kompatibilní komerční a průmyslové instalace.

Technické vlastnosti Orbis DUO QRD OB292032

• Značka: Orbis.
• Reference: OB292032.
• Model: DUO QRD.
• Typ: modulární analogové spínací hodiny.
• Programování: denní.
• Ciferník: 24 hodin.
• Počet segmentů: 48.
• Minimální spínací doba: 30 minut.
• Napájení: 230 V AC.
• Frekvence: 50-60 Hz.
• Kontakt: přepínací.
• Vypínací schopnost: 16(4) A při 250 V AC.
• Rezerva chodu: přes 150 hodin.
• Baterie: dobíjecí a vyměnitelná.
• Přesnost chodu: ≤ ±1 s/den při 23 °C.
• Přesnost spínání: přibližně ±5 min s denním ciferníkem.
• Vlastní spotřeba: ≤0,5 W.
• Ruční ovládání: trvalé zapnutí / automatický režim / trvalé vypnutí.
• Maximální zátěž žárovky: 3000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 3000 W.
• Maximální zátěž úsporné osvětlení: 900 VA.
• Maximální zátěž LED: 200 VA.
• Montáž: 35mm DIN lišta podle EN 60715.
• Šířka: 2 DIN moduly, 35 mm.
• Přibližné rozměry: 35 x 88 x 65 mm.
• Maximální průřez vodiče: 4 mm².
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Jmenovité impulzní napětí: 4 kV.
• Provozní teplota: -10 až +45 °C.

Jednoduché denní programování odolné vůči výpadkům proudu

Orbis DUO QRD OB292032 nabízí jednoduché řešení pro automatizaci obvodů, které denně opakují stejný časový režim. Čelní ciferník usnadňuje jak programování, tak vizuální kontrolu, zatímco intervaly po 30 minutách jsou vhodné pro mnoho domácích i profesionálních aplikací.

Rezerva přes 150 hodin, vyměnitelná dobíjecí baterie, přepínací kontakt 16(4) A a kompaktní provedení ve dvou DIN modulech doplňují programátor, který je zvláště vhodný pro instalace, kde je požadováno snadno nastavitelné analogové časové řízení schopné udržet chod hodin i při dočasném přerušení napájení.

Důležité: připojená zátěž musí respektovat limity stanovené společností Orbis pro každý typ spotřebiče. Montáž musí provádět kvalifikovaná osoba uvnitř elektrického rozvaděče a v souladu s pokyny výrobce pro instalaci a zapojení.
