Analogový časový spínač 2 MOD.DUO D 230V

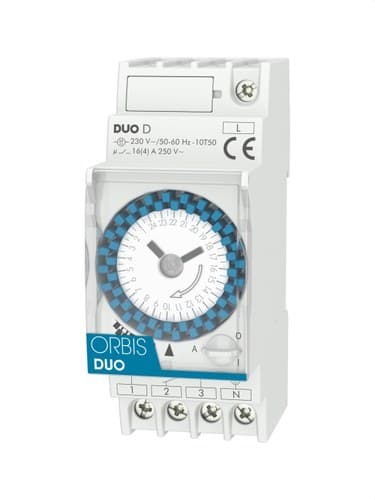

Analogové spínací hodiny Orbis DUO D, reference OB291032, jsou modulární elektromechanický programátor určený k automatizaci denního zapínání a vypínání elektrických obvodů. Pracuje na 230 V, má čelní 24hodinový ciferník s minimálním programovacím intervalem 30 minut a disponuje přepínacím kontaktem 16(4) A při 250 V AC.

Jeho provedení se 2 moduly umožňuje přímou montáž na 35mm DIN lištu uvnitř rozvaděče. Programování se provádí jednoduše pomocí programovacích jezdců na čelním ciferníku a ruční volič umožňuje zvolit automatický provoz, trvalé zapnutí nebo trvalé vypnutí. Reference OB291032 odpovídá konkrétně dennímu modelu bez zálohy chodu.

Denní programování pomocí 24hodinového ciferníku

Orbis DUO D využívá čelní 24hodinový ciferník k nastavení časů sepnutí a rozepnutí obvodu. Nastavený program se automaticky opakuje každý den, takže je zvláště vhodný pro instalace, které potřebují zachovat podobný časový režim po celý týden.

Ciferník obsahuje 48 programovacích jezdců. Každý představuje interval 30 minut, což umožňuje definovat různé provozní úseky během dne bez potřeby digitálních displejů, aplikací nebo externích zařízení.

Minimální spínací interval 30 minut

Minimální programovatelná doba je 30 minut. Toto rozlišení je vhodné pro řízení osvětlení, vytápění, čerpadel, filtračních jednotek, zavlažovacích systémů a dalších zařízení, která mají být zapínána na relativně delší dobu.

Orbis uvádí pro denní ciferník přibližnou spínací přesnost ±5 minut.

Dobře čitelný čelní ciferník

Řada DUO se vyznačuje čelním ciferníkem, který usnadňuje vizuální kontrolu času a nastavených intervalů po instalaci přístroje do rozvaděče.

Programování se provádí posunutím jezdců do poloh odpovídajících časům zapnutí a vypnutí, což poskytuje intuitivní systém vhodný zejména pro uživatele, kteří preferují analogové nastavení.

Ruční volič se třemi polohami

Čelní panel obsahuje ruční ovladač, který umožňuje změnit stav obvodu bez zásahu do nastaveného programu:

• I - Trvalé zapnutí: udržuje obvod sepnutý bez ohledu na program.
• 0 - Trvalé vypnutí: udržuje obvod rozepnutý.
• A - Automaticky: výstup se řídí časovým programem nastaveným na ciferníku.

Tyto polohy jsou užitečné pro údržbu, období dovolené, zkoušky funkce nebo situace, kdy je potřeba dočasně zrušit automatický program.

Verze bez zálohy chodu

Reference OB291032 odpovídá modelu DUO D, tedy denní verzi bez baterie a bez zálohy chodu. Při výpadku napájení se mechanismus zastaví, dokud není přívod elektřiny obnoven.

Programovací jezdce fyzicky uchovávají nastavený program, ale po výpadku napájení může být nutné znovu nastavit aktuální čas na ciferníku.

Přepínací kontakt 16(4) A

DUO D je vybaven přepínacím kontaktem s kapacitou 16(4) A při 250 V AC. Tato konfigurace umožňuje použít jak normálně otevřený, tak normálně zavřený kontakt podle potřeb obvodu.

Maximální připojitelný výkon závisí na charakteru zátěže, proto je nutné dodržet limity stanovené společností Orbis pro každý typ spotřebiče.

Kompatibilní s různými technologiemi osvětlení

• Žárovky: až 3000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 2000 VA.
• Halogenové žárovky 230 V AC: až 3000 W.
• Úsporné žárovky: až 900 VA.
• LED osvětlení: až 200 VA.

U zařízení s vysokými rozběhovými proudy je třeba zvlášť ověřit, že skutečná zátěž odpovídá specifikacím výrobce.

Modulární provedení 2 DIN modulů

Spínací hodiny zabírají 2 DIN moduly, což odpovídá šířce 35 mm, a instalují se na 35mm DIN lištu. Jejich vnější rozměry jsou přibližně 35 x 88 x 65 mm, což usnadňuje integraci vedle jištění a dalších ovládacích prvků rozvaděče.

Připojení se provádí pomocí svorek připravených pro vodiče do 4 mm².

Nízká vlastní spotřeba

DUO má vlastní spotřebu nižší nebo rovnou 0,5 W. Jeho mechanismus nabízí přesnost chodu až ±1 sekundu za den při referenční teplotě 23 °C.

Krytí IP20 pro rozvaděče

Orbis DUO D má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné montáži. Je určen k instalaci uvnitř elektrických rozvaděčů nebo vhodných krytů, které chrání svorky a živé části.

Rozsah provozní teploty je od -10 do +45 °C.

Použití Orbis DUO D

Denni programování a přepínací kontakt umožňují použít OB291032 v mnoha instalacích, kde mají zařízení pracovat podle stanoveného časového režimu:

• Filtrační jednotky bazénů.
• Vnitřní a venkovní osvětlení.
• Výlohy a světelné reklamy.
• Systémy vytápění.
• Vodní čerpadla.
• Zavlažovací systémy.
• Zařízení v domácnostech a bytových domech.
• Kanceláře a obchodní prostory.
• Veřejné budovy.
• Kompatibilní zemědělské a průmyslové aplikace.

Technické vlastnosti Orbis DUO D OB291032

• Značka: Orbis.
• Reference: OB291032.
• Model: DUO D.
• Typ: analogové elektromechanické spínací hodiny.
• Programování: denní.
• Ciferník: 24 hodin.
• Počet jezdců: 48.
• Minimální spínací interval: 30 minut.
• Spínací přesnost: ±5 minut.
• Napájení: 230 V AC.
• Frekvence: 50-60 Hz.
• Záloha chodu: ne.
• Baterie: ne.
• Typ kontaktu: přepínací.
• Spínací schopnost: 16(4) A při 250 V AC.
• Ruční ovládání: trvalé zapnutí / trvalé vypnutí / automaticky.
• Přesnost chodu: ≤ ±1 s/den při 23 °C.
• Vlastní spotřeba: ≤0,5 W.
• Maximální zátěž žárovky: 3000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 2000 VA.
• Maximální zátěž halogen 230 V AC: 3000 W.
• Maximální zátěž úsporné žárovky: 900 VA.
• Maximální zátěž LED: 200 VA.
• Montáž: 35mm DIN lišta.
• Počet modulů: 2.
• Šířka: 35 mm.
• Přibližné rozměry: 35 x 88 x 65 mm.
• Maximální průřez vodiče: 4 mm².
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Jmenovité impulzní napětí: 4 kV.
• Provozní teplota: -10 až +45 °C.
• EAN: 8426709108946.

Jednoduché denní programování pro automatizaci obvodů

Orbis DUO D OB291032 nabízí jednoduché řešení pro automatizaci obvodů, které opakují stejný denní režim. Čelní ciferník usnadňuje jak programování, tak vizuální kontrolu, zatímco intervaly po 30 minutách umožňují nastavit různé provozní úseky během dne.

Jeho přepínací kontakt 16(4) A, třípolohový ruční volič a montáž pouze do 2 DIN modulů z něj činí praktický programátor pro bytové, komerční i profesionální instalace.

Důležité: reference OB291032 odpovídá verzi DUO D bez zálohy chodu. Pro denní verzi s baterií a zálohou přes 150 hodin nabízí Orbis model DUO QRD. Připojená zátěž musí vždy respektovat limity uvedené výrobcem.
