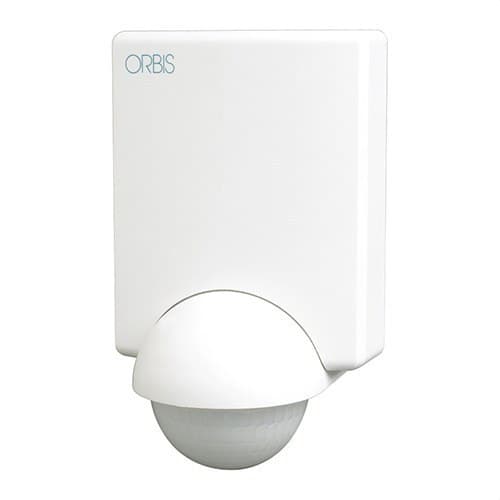

Detektor pohybu PROXIMAT SB.STĚNA 12M FT.15M(7,5+7,5)BOČ.240° 5-2000 LUX ČASOVÁNÍ:

Detektor pohybu Orbis PROXIMAT, reference OB132312, je infračervené PIR čidlo určené k automatizaci osvětlovacích okruhů pomocí detekce osob v průchozích zónách. Instaluje se na povrch stěny a nabízí široký detekční úhel 240°, s čelním dosahem až 12 metrů a celkovým bočním pokrytím až 15 metrů při 20 °C.

Jeho hlavici lze horizontálně otočit až o 180° a nasměrovat tak detekční pole do požadované oblasti. Kromě toho umožňuje nastavení doběhu od 10 sekund do 10 minut, úpravu úrovně osvětlení v rozsahu 5 až 2000 lux a změnu citlivosti detektoru. Stupeň krytí IP45 usnadňuje použití jak v interiéru, tak ve vhodných venkovních prostorách.

Široké detekční pole 240°

Orbis PROXIMAT nabízí detekční úhel 240°, což je ideální pro řízení rozsáhlých prostor z nástěnné instalace. Při přibližné montážní výšce 2,5 metru a okolní teplotě 20 °C dosahuje až 12 metrů ve směru vpřed a 15 metrů bočního pokrytí.

Boční pokrytí se rozprostírá přibližně 7,5 metru na každou stranu detektoru. Skutečný výkon se může lišit podle okolní teploty, montážní výšky, orientace senzoru a směru, ve kterém osoba prochází detekčními paprsky.

Nastavitelná hlavice až o 180°

Detekční hlava se může horizontálně otočit až o 180°, což umožňuje posunout snímací oblast do konkrétního prostoru, který má být sledován. Tato vlastnost usnadňuje použití u vstupů, chodeb, fasád, podest, přístřešků a dalších situací, kde nelze detektor instalovat přímo naproti průchozí zóně.

Orbis doporučuje montážní výšku mezi 2 a 3 metry pro dosažení správné detekce.

Instalace na stěnu, do rohu nebo do kouta

PROXIMAT je určen pro povrchovou montáž a lze jej instalovat na rovnou stěnu, do rohu nebo do kouta. Výrobce dodává speciální upevňovací příslušenství pro usnadnění těchto konfigurací.

Tato všestrannost umožňuje přizpůsobit detektor různým geometriím budov a správně nasměrovat jeho detekční pole bez nutnosti dalších držáků.

Nastavitelný doběh od 10 sekund do 10 minut

Doba, po kterou zůstává okruh po detekci pohybu sepnutý, lze nastavit přibližně od 10 sekund až do 10 minut.

Krátká doba je vhodná pro rychle průchozí zóny, zatímco delší časy umožňují ponechat osvětlení zapnuté u vstupů, schodišť, chodeb nebo v místech, kde se uživatelé zdržují déle.

Po uplynutí nastaveného času má detektor krátkou neaktivní dobu přibližně 3 sekundy, než začne znovu detekovat.

Nastavení světelné citlivosti v rozsahu 5 až 2000 lux

PROXIMAT obsahuje nastavitelný soumrakový senzor v rozsahu 5 až 2000 lux. Tato funkce umožňuje určit úroveň okolního osvětlení, pod kterou se má při detekci pohybu okruh aktivovat.

Lze jej nastavit tak, aby pracoval především v noci nebo při slabém osvětlení, čímž se zabrání zbytečnému spínání, když je přirozené světlo dostačující.

Nastavitelná citlivost detekce

Kromě nastavení času a světelné citlivosti je detektor vybaven samostatným přepínačem pro úpravu citlivosti snímání. Tím lze přizpůsobit chování senzoru rozměrům a vlastnostem sledované oblasti.

Citlivost jakéhokoli PIR detektoru může být snížena, když se okolní teplota blíží tělesné teplotě, což je třeba vzít v úvahu při posuzování skutečného dosahu v určitých podmínkách.

Omezovače pro přizpůsobení detekční oblasti

PROXIMAT je dodáván se dvěma omezovači pole, které umožňují blokovat konkrétní sektory čočky. Tyto prvky lze upravit tak, aby se zabránilo detekci v určitých směrech a omezily se aktivace mimo požadovanou zónu.

Tato možnost je obzvláště užitečná, když je detektor instalován v blízkosti průchozích zón mimo instalaci, dveří, oken nebo jiných prostor, které by neměly způsobovat sepnutí.

Relé se spínáním v průchodu nulou

Detektor obsahuje relé se spínáním v průchodu nulou, technologii určenou ke zlepšení spínání některých elektronických zátěží, jako jsou LED svítidla, zářivky a úsporné žárovky.

Kontakt nabízí vypínací schopnost 10 A při 230 V AC s cos φ = 1.

Kapacita pro různé technologie osvětlení

Orbis uvádí různé maximální doporučené zátěže podle technologie připojené k detektoru.

• Žárovky: až 2000 W.
• Zářivky: až 1300 VA.
• Nízkonapěťové halogenové žárovky: až 1300 VA.
• Halogenové žárovky 230 V: až 2000 W.
• Úsporné žárovky: až 1300 VA.
• LED osvětlení: až 500 VA.

LED indikátor stavu

PROXIMAT je vybaven LED indikátorem, který se rozsvítí, když zařízení detekuje pohyb. Tento signál usnadňuje kontrolu funkce během instalace a nastavení detekční oblasti.

Krytí IP45

Detektor má stupeň krytí IP45 podle EN 60529, který poskytuje ochranu proti vniknutí pevných částic a proti vodním proudům v rámci podmínek stanovených touto klasifikací.

Jeho provozní teplota je v rozsahu -10 až +40 °C, takže jej lze použít v různých rezidenčních, komunitních i profesionálních aplikacích.

Aplikace detektoru Orbis PROXIMAT

Jeho velký dosah a možnost orientace činí z PROXIMATu vhodné řešení pro automatizaci osvětlení v mnoha průchozích zónách.

• Vstupy a přístupy do budov.
• Schodiště a podesty.
• Chodby a koridory.
• Přístřešky a podloubí.
• Fasády a chráněné venkovní vstupy.
• Garáže a společné prostory.
• Obchodní prostory a kanceláře.
• Veřejné budovy.
• Kompatibilní průmyslové a zemědělské instalace.

Technické vlastnosti Orbis PROXIMAT OB132312

• Značka: Orbis.
• Reference: OB132312.
• Model: PROXIMAT.
• Typ: detektor pohybu pro osvětlení.
• Technologie: infračervená detekce PIR.
• Montáž: povrchová na stěnu, do rohu nebo do kouta.
• Detekční úhel: 240°.
• Horizontální otočení hlavice: 180°.
• Čelní dosah: až 12 m při 20 °C.
• Boční dosah: až 15 m při 20 °C, přibližně 7,5 + 7,5 m.
• Referenční výška detekčního pole: 2,5 m.
• Doporučená montážní výška: mezi 2 a 3 m.
• Doběh: přibližně od 10 s do 10 min.
• Impulsní funkce: dostupná podle konfigurace řady.
• Světelná citlivost: nastavitelná od 5 do 2000 lux.
• Citlivost detekce: nastavitelná.
• Omezovače detekčního pole: 2 v balení.
• Napájení: 230 V AC.
• Frekvence: 50 Hz.
• Vypínací schopnost: 10 A při 230 V AC, cos φ = 1.
• Relé s průchodem nulou: ano.
• Vlastní spotřeba: přibližně 1 W (8 VA).
• Maximální žárovková zátěž: 2000 W.
• Maximální zátěž zářivek: 1300 VA.
• Maximální zátěž nízkonapěťových halogenových žárovek: 1300 VA.
• Maximální zátěž halogenů 230 V: 2000 W.
• Maximální zátěž úsporných žárovek: 1300 VA.
• Maximální zátěž LED: 500 VA.
• LED indikátor detekce: ano.
• Stupeň krytí: IP45.
• Provozní teplota: -10 až +40 °C.

Automatizace osvětlení s velkým pokrytím

Orbis PROXIMAT OB132312 vyniká kombinací širokého detekčního pole 240° s dosahem až 12 metrů vpřed a 15 metrů bočního pokrytí. Horizontální orientace hlavice a přiložené omezovače umožňují přizpůsobit sledovanou oblast konkrétním podmínkám každé instalace.

Nastavitelný doběh, soumrakový senzor 5 až 2000 lux a kompatibilita s LED zátěží až 500 VA umožňují automatizovat osvětlení vstupů a průchozích zón bez zbytečného ponechávání svítidel zapnutých.

Důležité: uvedený dosah je dosažen za referenčních podmínek stanovených společností Orbis a může se měnit v závislosti na teplotě, výšce, orientaci a směru pohybu. Elektrická instalace musí být provedena podle pokynů výrobce a s ohledem na uvedené maximální zátěže.
