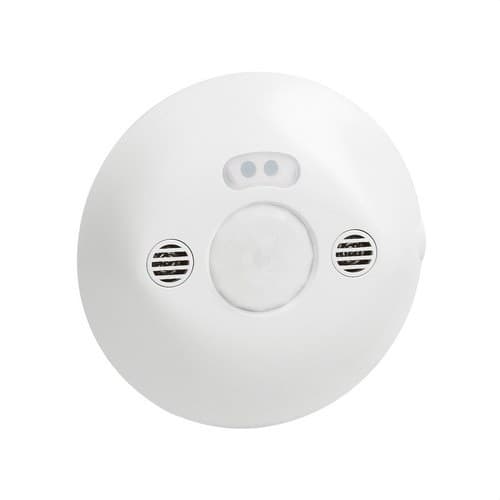

Detektor pohybu PIR/US 360º dosah 8m instalace zapuštěná/strop

Detektor pohybu a přítomnosti Legrand 048806 je stropní snímač s dvojitou technologií, který kombinuje pasivní infračervené záření a ultrazvuk pro automatické řízení osvětlení. Nabízí pokrytí 360 stupňů a detekční průměr až 8 metrů při instalační výšce 2,5 metru, což zajišťuje přesnou detekci obsazenosti v kancelářích, zasedacích místnostech, učebnách a dalších pracovních prostorech.

Díky kombinaci obou detekčních technologií senzor zvyšuje citlivost na pohyb a přítomnost v situacích, kdy může být běžný detektor méně účinný. Zároveň sleduje úroveň denního osvětlení a řídí zapnutí svítidel podle nastavených podmínek, čímž přispívá k optimalizaci spotřeby energie.

Detektor přítomnosti Legrand s dvojitou technologií

Reference 048806 patří do řady Mosaic značky Legrand a současně využívá dva detekční systémy:

• Pasivní infračervené záření: detekuje změny tepelného záření způsobené pohybem osob v monitorované oblasti.
• Ultrazvuk: umožňuje detekci přítomnosti prostřednictvím změn ultrazvukových vln v prostoru.

Společné použití obou systémů poskytuje vysokou detekční citlivost a pokrytí zvláště vhodné pro pracovní prostory, kde se mohou vyskytovat pohyby různé intenzity.

Pokrytí 360 stupňů a průměr 8 metrů

Detektor nabízí horizontální detekční úhel 360 stupňů. Při instalaci v optimální výšce 2,5 metru poskytuje kruhovou detekční oblast až 8 metrů v průměru.

Podle technických údajů Legrand je maximální boční dosah přibližně 4 metry a čelní dosah může dosáhnout až 6 metrů, čímž vzniká celková detekční zóna o průměru 8 metrů na podlaze.

Při instalaci více detektorů v jednom prostoru Legrand doporučuje optimální vzdálenost přibližně 6 metrů mezi senzory.

Zvláště vhodné pro kanceláře a pracovní prostory

Legrand doporučuje tento detektor pro prostory s přirozeným osvětlením, jako jsou samostatné kanceláře, open space kanceláře, zasedací místnosti, učebny a další profesionální prostory.

Senzor současně sleduje přítomnost osob a úroveň okolního osvětlení, aby řídil světelný okruh pouze tehdy, když je to podle nastavení skutečně potřeba.

Řízení osvětlení podle přítomnosti a intenzity světla

Kromě detekce pohybu a přítomnosti umožňuje Legrand 048806 nastavit prahovou hodnotu osvětlení, která určuje chování osvětlení.

Rozsah nastavení úrovně osvětlení je mezi 5 a 1 275 luxy, což umožňuje přizpůsobit reakci detektoru různým úrovním denního světla.

Tím lze zabránit zbytečnému zapínání svítidel, když je v prostoru dostatek dostupného světla.

Nastavitelná citlivost detekce

Citlivost detektoru lze nakonfigurovat podle konkrétních vlastností prostoru a zamýšleného způsobu použití.

Legrand umožňuje nastavení hlavních parametrů pomocí kompatibilních konfiguračních nástrojů, takže lze provést přesné doladění přímo při instalaci.

Konfigurovatelné časování

Detektor umožňuje nastavit dobu, po kterou zůstane osvětlení zapnuté po detekci.

Podle technických vlastností produktu lze minimální dobu sepnutí nastavit od 5 sekund a maximální provozní cyklus dosahuje 59 minut.

To umožňuje přizpůsobit provoz různým typům prostor, od průchozích zón až po místnosti, kde se uživatelé zdržují delší dobu.

Automatický provoz podle obsazenosti

V režimu obsazenosti může systém automaticky řídit zapnutí a vypnutí osvětlení podle detekované přítomnosti a nastavených světelných podmínek.

Tato automatizace pomáhá zkrátit dobu, po kterou svítidla svítí zbytečně, zejména v prostorách využívaných přerušovaně.

Možnost provozu v režimu nepřítomnosti

Detektor lze také použít s kompatibilním tlačítkem pro provoz v režimu nepřítomnosti. V této konfiguraci se zapnutí provádí ručně tlačítkem a vypnutí může být provedeno ručně nebo automaticky po uplynutí doby obsazenosti.

Legrand uvádí jako kompatibilní tlačítko pro tuto aplikaci referenci 077040.

Napájení 230 voltů s nulovým vodičem

Legrand 048806 používá připojení 3 vodiči s nulovým vodičem a pracuje s jmenovitým napětím 230 voltů střídavého proudu.

Přípustný provozní kmitočet je mezi 50 a 60 hertzy.

Jeho pohotovostní spotřeba je přibližně 0,8 W, což umožňuje trvalý provoz detekčních funkcí s nízkou spotřebou.

Spínací výkon až 2 000 W

Aktuální technický list Legrand uvádí maximální spínací výkon 2 000 W pro toto zařízení.

Dále specifikuje maximální náběhový proud 8,5 A. Připojená zátěž musí být vždy zvolena s ohledem na tyto hodnoty a na specifické vlastnosti použité osvětlovací technologie.

Vestavná instalace do podhledu

Detektor je primárně určen pro vestavnou instalaci do stropu. Lze jej upevnit přímo do podhledu pomocí dodávaných montážních drápů.

Lze jej také instalovat do krabice Batibox o hloubce 50 milimetrů, což nabízí různé možnosti integrace do instalačního systému budovy.

Možnost povrchové montáže

Ačkoli je produkt určen především pro vestavnou montáž, Legrand umožňuje povrchovou instalaci na strop pomocí speciálního příslušenství reference 048875.

Tato možnost usnadňuje použití detektoru při rekonstrukcích nebo v prostorách, kde není možné provést vestavnou montáž.

Připojení pomocí automatických svorek

Legrand 048806 je vybaven automatickými svorkami, které usnadňují a urychlují zapojení při instalaci.

Tento systém eliminuje potřebu klasického utahování šrouby na připojeních detektoru a zajišťuje rychlé a bezpečné připojení při použití vhodných vodičů.

Nastavení pomocí nástroje Legrand

Parametry detektoru lze přesně nastavit pomocí konfiguračního nástroje Legrand reference 088240.

Tato možnost umožňuje přímo na místě instalace přizpůsobit faktory, jako je citlivost a úroveň osvětlení, aby byla reakce vhodnější pro rozměry, okolní podmínky a způsob využití každého prostoru.

Krytí IP20 pro interiéry

Detektor má stupeň krytí IP20 a je určen především pro vnitřní instalace v suchém prostředí.

Jeho provozní okolní teplota se pohybuje mezi -5 a 45 stupni Celsia, což umožňuje použití v běžných podmínkách kanceláří, škol, zasedacích místností a dalších vnitřních budov.

Bílý kryt z termoplastu

Tělo senzoru je vyrobeno z bílého termoplastového materiálu s lesklým povrchem a odstínem podobným RAL 9003.

Jeho nenápadný design usnadňuje vizuální integraci do běžných bílých stropů v kancelářích, obchodních prostorách a terciárních objektech.

Technické vlastnosti Legrand 048806

• Značka: Legrand.
• Řada: Mosaic.
• Reference: 048806.
• EAN kód: 3245060488062.
• Typ produktu: detektor pohybu a přítomnosti pro osvětlení.
• Detekční technologie: pasivní infračervené záření a ultrazvuk.
• Detekční úhel: 360 stupňů.
• Průměr pokrytí: 8 metrů.
• Optimální instalační výška: 2,5 metru.
• Maximální boční dosah: 4 metry.
• Maximální čelní dosah: 6 metrů.
• Optimální vzdálenost mezi detektory: 6 metrů.
• Řízení podle úrovně denního světla: ano.
• Nastavitelná citlivost: ano.
• Nastavitelný práh osvětlení: mezi 5 a 1 275 luxy.
• Minimální doba sepnutí: 5 sekund.
• Maximální nastavená doba provozu: 59 minut.
• Jmenovité napětí: 230 voltů střídavého proudu.
• Frekvence: mezi 50 a 60 hertzy.
• Typ připojení: 3 vodiče s nulovým vodičem.
• Maximální spínací výkon: 2 000 W.
• Maximální náběhový proud: 8,5 A.
• Pohotovostní spotřeba: 0,8 W.
• Elektrické připojení: automatické svorky.
• Typ montáže: vestavná do stropu.
• Přímé upevnění do podhledu: ano, pomocí dodaných drápů.
• Instalace do krabice: kompatibilní s krabicí Batibox o hloubce 50 milimetrů.
• Povrchová montáž: možná s příslušenstvím Legrand 048875.
• Stupeň krytí: IP20.
• Provozní okolní teplota: mezi -5 a 45 stupni Celsia.
• Materiál: termoplast.
• Barva: bílá.
• Podobná barva: RAL 9003.
• Dálkový provoz: ano.
• Kompatibilní konfigurační nástroj: Legrand 088240.
• Režim nepřítomnosti pomocí tlačítka: ano.
• Legrandem uvedené kompatibilní tlačítko: reference 077040.

Přesná detekce pro automatizaci osvětlení

Legrand 048806 kombinuje pasivní infračervené záření a ultrazvuk, aby poskytoval detekci přítomnosti v rozsahu 360 stupňů v prostorech až do průměru 8 metrů. Dvojitá technologie umožňuje zlepšit detekci v kancelářích, zasedacích místnostech, učebnách a otevřených prostorech, kde je cílem spolehlivě automatizovat osvětlení.

Jeho nastavitelná citlivost a úroveň osvětlení, konfigurovatelné časování, nízká pohotovostní spotřeba, připojení pomocí automatických svorek a různé možnosti montáže umožňují přizpůsobit detektor konkrétním potřebám každé instalace a využít dostupné denní světlo ke snížení zbytečného spínání.
