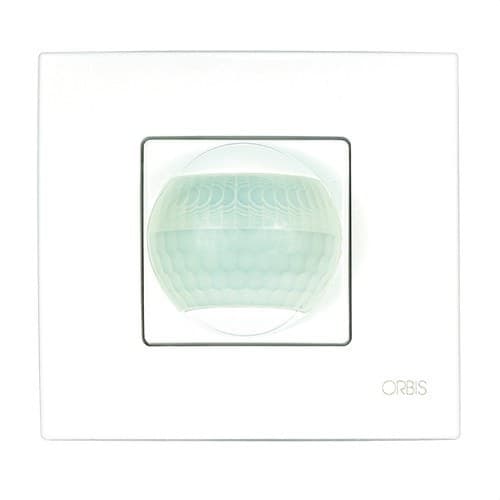

Detektor pohybu Orbis ORBIMAT, reference OB132612, je vestavný PIR senzor určený k automatizaci zapínání a vypínání osvětlení v interiéru. Instaluje se do univerzální instalační krabice 65 x 65 mm a nabízí detekční úhel 200°, nastavitelný dosah až 6 metrů a doporučenou instalační výšku mezi 0,8 a 1,5 metru.

ORBIMAT umožňuje nahradit běžný vypínač automatickým detekčním systémem bez nutnosti rozsáhlých úprav instalace. Je vybaven nastavením časování a světelné citlivosti, pulzní funkcí, ručním ovládáním se třemi polohami, možností připojení dalších tlačítek a relé se spínáním v průchodu nulou pro práci s různými technologiemi osvětlení.

PIR detekce s pokrytím 200°

Orbis ORBIMAT využívá dva PIR senzory k detekci změn infračerveného záření způsobených osobami a dalšími pohybujícími se zdroji tepla. Jeho detekční pole dosahuje až 6 metrů a lze jej regulovat podle rozměrů místnosti.

Detekční úhel 200° poskytuje široké pokrytí z nástěnné pozice, takže je zvláště vhodný pro vstupní prostory, chodby, průchody, sanitární kabiny a další vnitřní průchozí zóny.

Vestavná instalace do univerzální krabice

ORBIMAT je navržen pro montáž na stěnu do univerzální instalační krabice 65 x 65 mm. Tato konfigurace umožňuje nahradit některé stávající ruční vypínače automatickým detektorem s využitím již instalované krabice.

Orbis stanovuje montážní výšku mezi 0,8 a 1,5 metru. Konečná poloha by měla být zvolena s ohledem na to, že PIR senzory detekují nejlépe pohyb, který protíná detekční paprsky příčně.

Nastavitelný dosah až 6 metrů

Detekční pole lze nastavit v rozsahu 0 až 6 metrů. Toto nastavení umožňuje omezit sledovanou oblast a zabránit aktivacím způsobeným pohybem mimo požadovanou zónu.

Uvedený dosah odpovídá referenčním podmínkám výrobce a může se lišit v závislosti na okolní teplotě, orientaci, montážní výšce a směru pohybu osob.

Časování od 30 sekund do 20 minut

Čas vypnutí lze nastavit od 30 sekund až přibližně na 20 minut. Detektor navíc disponuje speciální pulzní funkcí, která udržuje výstup sepnutý po dobu 1 sekundy a poté zůstává 4 sekundy bez detekce.

Tato variabilita časů usnadňuje přizpůsobení jak pro rychle průchozí zóny, tak pro prostory, kde je vhodné ponechat osvětlení zapnuté ještě několik minut po detekci pohybu.

Nastavení světelné citlivosti od 5 do 2000 lux

Integrovaný soumrakový senzor umožňuje nastavit spínací práh v rozsahu 5 až 2000 lux. V automatickém režimu lze ORBIMAT nakonfigurovat tak, aby osvětlení zapnul pouze tehdy, když detekuje pohyb a úroveň okolního světla je nižší než zvolená hodnota.

Tím se snižuje počet zbytečných sepnutí během hodin, kdy je k dispozici dostatek denního světla.

Tři režimy ručního ovládání

Mechanismus obsahuje skrytý ruční přepínač se třemi polohami, který umožňuje zvolit chování obvodu podle aktuálních potřeb:

• Automaticky: osvětlení je řízeno detekcí pohybu a zvolenou úrovní světelné citlivosti.
• Trvale zapnuto: udržuje zátěž sepnutou bez ohledu na detekci.
• Trvale vypnuto: udržuje zátěž rozepnutou.

Tyto možnosti jsou užitečné pro údržbu, úklid nebo situace, kdy je třeba dočasně vypnout automatický provoz.

Kompatibilní s přídavnými tlačítky

ORBIMAT umožňuje připojit externí tlačítka pro ruční spuštění nové časové prodlevy. Tato funkce umožňuje používat detektor také jako schodišťový automat, kombinující automatické spínání podle přítomnosti s dalšími ručními ovládacími místy.

Externí tlačítka mohou být vybavena signalizací pomocí neonu nebo LED, pokud je dodržen limit stanovený společností Orbis, nižší než 1 mA při 230 V.

Spínání v průchodu nulou

Detektor je vybaven relé s detekcí průchodu nulou. Tato technologie provádí spínání v blízkosti průchodu napětí nulou, čímž pomáhá snižovat elektrické namáhání vznikající při spínání některých elektronických zátěží.

Tato vlastnost zlepšuje jeho kompatibilitu s technologiemi, jako je LED osvětlení, zářivky nebo úsporné zdroje, v rámci výkonových limitů stanovených výrobcem.

Spínací schopnost 6 A

ORBIMAT má výstupní obvod se spínací schopností 6 A při 230 V AC s cos φ = 1. Maximální přípustná zátěž závisí na typu připojeného osvětlení.

• Žárovky: až 1300 W.
• Zářivky: až 1300 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 1300 VA.
• Halogenové žárovky 230 V AC: až 1300 W.
• Úsporné žárovky: až 1300 VA.
• Downlighty: až 1300 VA.
• LED osvětlení: až 500 VA.

LED indikátor stavu

Mechanismus je vybaven LED kontrolkou, která usnadňuje kontrolu stavu detektoru. Signalizace umožňuje rozpoznat situace, jako je detekce pohybu nebo podmínky osvětlení vyšší než nastavená úroveň.

Teplotní kompenzace

ORBIMAT obsahuje teplotní kompenzátor určený k udržení stabilního chování detekčního systému. Stejně jako u jiných PIR detektorů může být citlivost snížena, když se teplota detekované osoby nebo objektu velmi přiblíží okolní teplotě.

Rychlosvorky

Elektrické připojení se provádí pomocí bezšroubových rychlosvorek. Detektor přijímá pevné i ohebné vodiče o průřezu 0,75 až 1,5 mm², s doporučenou délkou odizolování 7 mm.

Technické vlastnosti Orbis ORBIMAT OB132612

• Značka: Orbis.
• Reference: OB132612.
• Model: ORBIMAT.
• Typ: detektor pohybu pro řízení osvětlení.
• Technologie detekce: PIR.
• Počet senzorů: 2.
• Počet okruhů: 1.
• Instalace: vestavná do stěny.
• Kompatibilní krabice: univerzální instalační krabice 65 x 65 mm.
• Montážní výška: mezi 0,8 a 1,5 m.
• Detekční úhel: 200°.
• Detekční pole: nastavitelné mezi 0 a 6 m.
• Časování: od 30 sekund do 20 minut.
• Pulzní funkce: 1 s ON / 4 s OFF.
• Světelná citlivost: od 5 do 2000 lux.
• Ruční režimy: automatický, trvale zapnuto a trvale vypnuto.
• Externí tlačítka: ano.
• Světelná externí tlačítka: kompatibilní s odběrem nižším než 1 mA při 230 V.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50/60 Hz.
• Spínací schopnost: 6 A při 230 V AC, cos φ = 1.
• Detekce průchodu nulou: ano.
• Vlastní spotřeba: 0,9 W, přibližně 6,5 VA.
• Maximální zátěž žárovky: 1300 W.
• Maximální zátěž zářivky: 1300 VA.
• Maximální zátěž halogen 12 V AC: 1300 VA.
• Maximální zátěž halogen 230 V AC: 1300 W.
• Maximální zátěž úsporné zdroje: 1300 VA.
• Maximální zátěž downlighty: 1300 VA.
• Maximální zátěž LED: 500 VA.
• Krytí: IP20 podle EN 60529.
• Třída ochrany: Třída II při správné montáži.
• Provozní teplota: 0 až 40 °C.
• Teplota při přepravě a skladování: -10 až 50 °C.
• Připojení: bezšroubové rychlosvorky.
• Průřez vodiče: 0,75-1,5 mm², pevný nebo ohebný.
• Délka odizolování: 7 mm.
• Vnější rozměry: 93 x 86 x 66,5 mm.
• Čistá hmotnost: 140 g.

Aplikace detektoru ORBIMAT

Vestavné provedení a možnost nahradit běžný vypínač činí z ORBIMATu obzvláště praktické řešení pro automatizaci osvětlení v různých vnitřních prostorách:

• Vstupní prostory a vchody.
• Chodby v bytech a domech.
• Schodiště a společné prostory.
• Toalety a sanitární kabiny.
• Komory a pomocné místnosti.
• Hotely a veřejné budovy.
• Obchodní prostory a kanceláře.

Detektor a schodišťový automat v jednom mechanismu

Orbis ORBIMAT OB132612 kombinuje automatickou detekci pohybu, soumrakové řízení a časování v mechanismu připraveném k nahrazení některých běžných vypínačů. Jeho nastavitelný dosah až 6 metrů a pokrytí 200° umožňují přizpůsobit detekci různým vnitřním zónám.

Možnost připojení přídavných tlačítek, třípolohový ruční režim a pulzní funkce rozšiřují možnosti použití, zatímco spínání v průchodu nulou umožňuje práci s LED osvětlením až do 500 VA a dalšími kompatibilními technologiemi.

Důležité: ORBIMAT má krytí IP20 a je určen pro vnitřní instalace. Jeho montáž a zapojení musí být provedeny podle pokynů společnosti Orbis a s dodržením maximálních zátěží uvedených pro jednotlivé technologie osvětlení.
