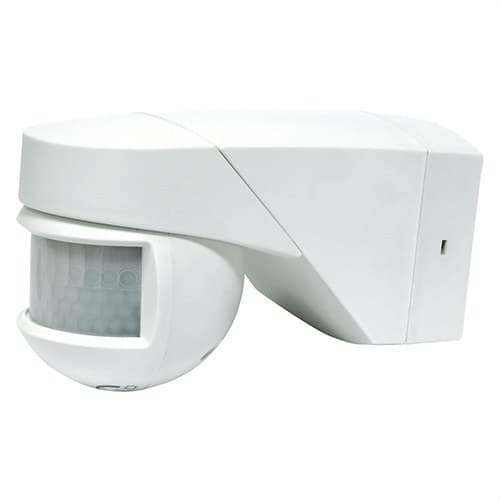

Detektor pohybu MULTIMAT SB.STROP STĚNA ROH/ROH DET.: 12M FT.8M(4+4)STR.20°C

Detektor pohybu Orbis MULTIMAT, reference OB134212, je povrchový PIR senzor určený k automatizaci zapínání a vypínání osvětlovacích okruhů. Vyniká svou montážní všestranností, protože jej lze instalovat na stěnu nebo strop a také přizpůsobit do rohů a koutů, což nabízí flexibilní řešení pro vstupy, podloubí, garáže, dvory, sklepy a další vnitřní i venkovní prostory.

MULTIMAT poskytuje široký detekční úhel 200°, s čelním dosahem až 12 metrů a bočním dosahem až 8 metrů při 20 °C. Kromě toho umožňuje nastavit časování mezi 3 sekundami a 30 minutami a zvolit úroveň osvětlení mezi 5 a 2000 luxy. Jeho krytí IP55 poskytuje ochranu proti prachu a proudům vody, takže jej lze použít v náročnějších místech než běžný vnitřní detektor.

PIR detektor pohybu s pokrytím 200°

Orbis MULTIMAT využívá technologii pasivního infračerveného snímání PIR pomocí dvou senzorů. Zařízení detekuje změny infračerveného záření způsobené lidmi a dalšími zdroji tepla, které procházejí jeho detekčním polem, aniž by pro snímání samo vyzařovalo záření.

Jakmile detekuje pohyb a úroveň okolního světla je pod nastavenou hodnotou, aktivuje výstupní obvod. Jakmile přestane detekovat pohyb, ponechá osvětlení zapnuté po zvolenou dobu a poté jej automaticky vypne.

Až 12 metrů čelního dosahu

Za referenčních podmínek stanovených společností Orbis dosahuje MULTIMAT až 12 metrů v čelním směru a 8 metrů bočního pokrytí při okolní teplotě 20 °C.

Detekce je účinnější, když osoba prochází paprsky senzoru příčně, než když se pohybuje přímo k detektoru. Stejně jako u každého PIR detektoru může okolní teplota ovlivnit dosah, zejména když se blíží teplotě lidského těla.

Montáž na stěnu nebo strop

Jednou z hlavních výhod MULTIMATu je jeho instalační všestrannost. Lze jej upevnit na povrch jak na stěnu, tak na strop, což umožňuje přizpůsobit senzor různým architektonickým konfiguracím.

Orbis doporučuje maximální instalační výšku 3 metry, přičemž ideální rozsah je mezi 2 a 3 metry pro dosažení dobrého pokrytí.

Instalace do rohu nebo kouta

Kromě běžné montáže na stěnu nebo strop umožňuje konstrukce základny instalaci MULTIMATu do rohů a koutů. Oficiální ceník Orbis tuto možnost montáže pro referenci OB134212 výslovně uvádí.

Základna obsahuje připravené zóny pro přizpůsobení upevnění různým povrchům, což usnadňuje orientaci detektoru u vstupů, fasád a dalších míst, kde není zcela rovná instalace nejvhodnějším řešením.

Naklápěcí hlava

Detekční hlavu lze otočit přibližně o 180° ve vodorovném směru a asi o 45° ve svislém směru. To umožňuje po upevnění základny nasměrovat detekční pole do oblasti, kterou je skutečně potřeba kontrolovat.

Tato možnost orientace je obzvlášť užitečná, když musí být detektor instalován v poloze omezené kabeláží nebo geometrií budovy.

Zásuvná základna pro snadnou instalaci

Upevňovací základna obsahuje elektrické připojení, takže ji lze nejprve nainstalovat a zapojit a teprve poté vložit tělo detektoru. Pokud je nutné MULTIMAT kvůli údržbě demontovat, není třeba odstraňovat základnu ani znovu provádět elektrické připojení.

Tento systém usnadňuje montáž i údržbu, zejména v profesionálních instalacích s více detektory.

Nastavitelná časová prodleva od 3 sekund do 30 minut

Prodleva vypnutí lze nastavit přibližně od 3 sekund do 30 minut. Každá nová detekce znovu spustí zvolený čas, takže osvětlení zůstává aktivní, dokud se v kontrolované oblasti nadále vyskytuje pohyb.

Krátké časy jsou vhodné zejména pro rychle průchozí prostory, zatímco delší časování umožňuje použití detektoru v garážích, podloubích, skladech a prostorech, kde se uživatelé zdržují několik minut.

Soumraková regulace 5 až 2000 lux

MULTIMAT je vybaven snímačem jasu s rozsahem nastavení mezi 5 a 2000 luxy. Uživatel může nastavit detektor tak, aby se osvětlení aktivovalo pouze tehdy, když je okolní světlo pod zvolenou úrovní.

Při vyšším nastavení může fungovat i při poměrně silném okolním osvětlení, zatímco nastavení blízká minimu umožňují využívat zapnutí hlavně při slabém světle nebo ve tmě.

Součástí je omezovač detekčního pole

Orbis dodává MULTIMAT s omezovači pole, které umožňují vyloučit určité oblasti z čočky. Omezovače jsou rozděleny do sektorů, které lze přizpůsobit podle požadovaného pokrytí.

Tato funkce umožňuje omezit nežádoucí detekce pocházející například z blízkých průchozích zón, sousedních vstupů nebo sektorů, které leží mimo oblast, kterou je skutečně potřeba kontrolovat.

Krytí IP55 pro interiér i exteriér

Detektor má stupeň krytí IP55 podle EN 60529, což poskytuje ochranu proti vniknutí prachu a proti proudům vody. Je určen jak pro určité vnitřní prostory, tak pro kompatibilní venkovní aplikace.

Orbis počítá s jeho použitím v podloubích, na mezipatrech, v garážích, sklepech, dvorech, skladech a dalších obytných, komerčních nebo průmyslových prostorách.

Provoz mezi -20 a 40 °C

Rozsah provozní teploty uvedený výrobcem je mezi -20 a +40 °C. Pro přepravu a skladování technický list uvádí teploty mezi -20 a +50 °C.

Je třeba se vyhnout přímému směrování nebo instalaci detektoru na zdroje tepla, klimatizační zařízení, průvan, velmi reflexní povrchy nebo světelné zdroje, které mohou ovlivnit funkci senzoru.

Relé se spínáním při průchodu nulou

MULTIMAT obsahuje detekci průchodu nulou pro provedení elektrického spínání v blízkosti průchodu napětí nulou. Tato vlastnost pomáhá snižovat elektrické namáhání při spínání některých elektronických zátěží.

Zařízení ovládá jeden okruh a má vypínací schopnost 10 A při 230 V AC s cos φ = 1.

Kompatibilní s LED osvětlením i dalšími technologiemi

Orbis MULTIMAT může ovládat různé technologie osvětlení v rámci maximálních zátěží doporučených výrobcem:

• Žárovky: až 2000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 1200 VA.
• Halogenové žárovky 230 V AC: až 2000 W.
• Úsporné žárovky: až 1200 VA.
• Downlighty: až 1200 VA.
• LED osvětlení: až 400 VA.

Napájení 230 V

Reference OB134212 pracuje s napájením 230 V AC ±10 % a jmenovitou frekvencí 50 Hz. Jeho vlastní spotřeba je přibližně 1,5 W, což odpovídá 8,5 VA.

Připojení se provádí pomocí šroubových svorek, které umožňují vodiče o průřezu mezi 1 a 2,5 mm².

Kompaktní a robustní provedení

Aktuální technický list Orbis uvádí přibližné vnější rozměry 72 x 80 x 127 mm a čistou hmotnost 235 g. Jeho kompaktní formát umožňuje široké pokrytí 200° bez nutnosti použití rozměrného detektoru.

Aplikace Orbis MULTIMAT

Díky krytí IP55, širokému detekčnímu poli a různým možnostem montáže lze MULTIMAT použít v mnoha prostorech, kde je vhodné automatizovat osvětlení:

• Vstupy a přístupy k domům.
• Podloubí a přístřešky.
• Garáže a parkoviště.
• Dvory a venkovní prostory.
• Sklepy a sklady.
• Mezipatra a schodiště.
• Chodby a komunikační prostory.
• Fasády a vstupy do budov.
• Obchodní prostory.
• Kompatibilní obytné, komerční a průmyslové instalace.

Technické vlastnosti Orbis MULTIMAT OB134212

• Značka: Orbis.
• Reference: OB134212.
• Model: MULTIMAT.
• Typ: detektor pohybu pro řízení osvětlení.
• Detekční technologie: PIR.
• Počet senzorů: 2.
• Počet okruhů: 1.
• Instalace: povrchová montáž.
• Montážní polohy: stěna, strop, roh nebo kout.
• Základna: zásuvná s elektrickým připojením.
• Detekční úhel: 200°.
• Čelní dosah: až 12 m při 20 °C.
• Boční dosah: až 8 m při 20 °C.
• Maximální instalační výška: 3 m.
• Doporučená výška: mezi 2 a 3 m.
• Vodorovné natočení: přibližně 180°.
• Svislé natočení: přibližně 45°.
• Časování: od 3 sekund do 30 minut.
• Citlivost na světlo: od 5 do 2000 lux.
• Omezovač pole: součástí.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50 Hz.
• Vlastní spotřeba: přibližně 1,5 W (8,5 VA).
• Vypínací schopnost: 10 A při 230 V AC, cos φ = 1.
• Detekce průchodu nulou: ano.
• Maximální zátěž žárovky: 2000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 1200 VA.
• Maximální zátěž halogen 230 V AC: 2000 W.
• Maximální zátěž úsporné žárovky: 1200 VA.
• Maximální zátěž downlight: 1200 VA.
• Maximální zátěž LED: 400 VA.
• Stupeň krytí: IP55 podle EN 60529.
• Třída ochrany: Třída II při správných podmínkách montáže.
• Provozní teplota: -20 až +40 °C.
• Teplota přepravy a skladování: -20 až +50 °C.
• Připojení: šroubové svorky.
• Průřez vodiče: 1-2,5 mm².
• Přibližné rozměry: 72 x 80 x 127 mm.
• Čistá hmotnost: 235 g.

Všestranný detektor pro stěnu, strop a rohy

Orbis MULTIMAT OB134212 vyniká oproti běžným nástěnným detektorům rozmanitostí poloh, ve kterých jej lze instalovat. Možnost použití na stěně, stropě, v rohu nebo koutě usnadňuje nalezení místa, které v každém projektu nabídne nejlepší pokrytí.

Jeho detekce 200°, čelní dosah až 12 metrů, krytí IP55, časování až 30 minut a kompatibilita s LED až 400 VA nabízejí kompletní řešení pro automatizaci osvětlení v domácnostech, bytových domech i profesionálních prostorách.

Důležité: dosahy 12 a 8 metrů odpovídají referenčním podmínkám specifikovaným společností Orbis při 20 °C. Skutečné pokrytí se může lišit podle teploty, výšky a orientace detektoru a podle směru, ve kterém osoby procházejí jeho detekčními paprsky.
