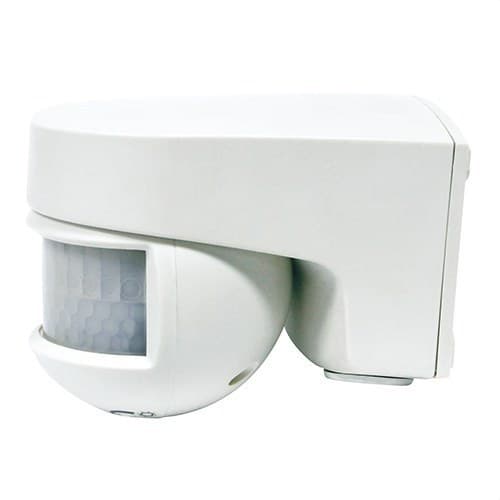

Detektor pohybu Isimat+SB.STĚNA ORIENT.200° POLE DET.: FT.12M STR.8M(4+4)P 20°C 5-2000

Detektor pohybu Orbis ISIMAT+, reference OB134112, je navržen pro automatizaci osvětlovacích okruhů pomocí infračervené detekce PIR. Instaluje se na povrch stěny a poskytuje široký detekční úhel 200°, s dosahem až 12 metrů v čelním směru a 8 metrů v bočním směru při 20 °C.

Jeho natáčecí hlavice umožňuje horizontální otočení až o 180°, což usnadňuje přizpůsobení detekčního pole vstupům, fasádám, podloubím, sklepům, mezipodestám a dalším průchozím zónám. Navíc umožňuje nastavit časování mezi 3 sekundami a 30 minutami a zvolit práh osvětlení mezi 5 a 2000 luxy. Krytí IP55 jej činí obzvláště vhodným pro venkovní i vnitřní instalace vystavené náročným podmínkám prostředí.

Široký detekční úhel 200°

Orbis ISIMAT+ obsahuje dva PIR senzory a nabízí pokrytí 200°, čímž výrazně rozšiřuje sledovanou oblast při nástěnné instalaci. Tato konfigurace umožňuje detekovat pohyb jak před zařízením, tak po stranách.

Při referenční okolní teplotě 20 °C udává Orbis maximální čelní dosah 12 metrů a boční pokrytí 8 metrů. Maximální instalační výška je 3 metry, doporučená poloha je mezi 2 a 3 metry.

Horizontálně natáčecí hlavice až o 180°

Hlavici ISIMAT+ lze horizontálně otočit až o 180°, takže je možné nasměrovat detekční oblast přesně na místo, které má být skutečně sledováno. Tato vlastnost usnadňuje přizpůsobení geometrii fasád, vstupů a komunikačních zón bez nutnosti umístit detektor přímo proti průchozí oblasti.

Skutečný dosah se může lišit v závislosti na instalační výšce, zvoleném natočení, okolní teplotě a směru pohybu osob vůči PIR senzorům.

Nastavitelný čas od 3 sekund do 30 minut

Doba, po kterou zůstává okruh aktivní po detekci pohybu, lze nastavit mezi 3 sekundami a 30 minutami. Tento široký rozsah umožňuje nakonfigurovat detektor jak pro rychle frekventované zóny, tak pro prostory, kde je nutné ponechat osvětlení zapnuté po delší dobu.

Nastavení se provádí přímo na samotném detektoru, což usnadňuje seřízení při uvádění instalace do provozu.

Nastavení světelné citlivosti mezi 5 a 2000 luxy

ISIMAT+ je vybaven regulací úrovně okolního osvětlení. Spínací práh lze nastavit mezi 5 a 2000 luxy, takže osvětlovací okruh se aktivuje pohybem pouze tehdy, když je úroveň osvětlení nižší než zvolená hodnota.

Tato funkce pomáhá zabránit zbytečnému spínání během hodin s dostatkem denního světla a přizpůsobit chování detektoru konkrétnímu místu instalace.

Krytí IP55 pro venkovní použití

Orbis ISIMAT+ má stupeň krytí IP55 podle EN 60529, který poskytuje ochranu proti prachu a tryskající vodě. Je proto připraven pro vhodné venkovní instalace a lze jej použít i v interiéru.

Jeho běžná provozní teplota se pohybuje mezi -20 a 40 °C. Orbis dále uvádí provozní limity mezi -30 a 50 °C a rozsah pro skladování a přepravu mezi -35 a 60 °C.

Spínání při průchodu nulou

Detektor je vybaven detekcí průchodu nulou, která umožňuje spínat zátěž v bodě blízkém průchodu elektrické vlny nulou. Toto řešení je obzvláště užitečné při práci s některými elektronickými zátěžemi a přispívá ke snížení elektrického namáhání při spínání.

ISIMAT+ ovládá jeden okruh a nabízí spínací schopnost 10 A při 230 V AC s cos φ = 1.

Kompatibilní s různými technologiemi osvětlení

Orbis stanovuje různé maximální doporučené zátěže podle typu osvětlení připojeného k detektoru:

• Žárovky: až 2000 W.
• Zářivky: až 1200 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 1200 VA.
• Halogenové žárovky 230 V AC: až 2000 W.
• Úsporné žárovky: až 1200 VA.
• Downlighty: až 1200 VA.
• LED osvětlení: až 400 VA.

Napájení 230 V a nízká spotřeba

ISIMAT+ pracuje s napájením 230 V AC ±10 % a frekvencí 50/60 Hz. Jeho vlastní spotřeba je přibližně 1 W, což odpovídá 6 VA.

Připojení se provádí pomocí šroubových svorek a umožňuje vodiče o průřezu mezi 0,75 a 1,5 mm².

Kompaktní provedení pro nástěnnou montáž

Detektor má přibližné rozměry 72 x 80 x 100 mm a čistou hmotnost 155 g. Je určen pro povrchovou instalaci na hladkou stěnu, přičemž ponechává přístupné prvky potřebné pro správné natočení a nastavení detektoru.

Využití Orbis ISIMAT+

Jeho široký úhel 200°, krytí IP55 a dosah až 12 metrů jej činí obzvláště vhodným pro automatizaci osvětlení ve vnitřních i venkovních prostorách, kde se požaduje, aby svítidla fungovala pouze při detekci pohybu.

• Vstupy a přístupy k rodinným domům.
• Fasády a přístřešky.
• Podloubí.
• Sklepy a komory.
• Mezipodesty a schodiště.
• Chodby a komunikační zóny.
• Garáže a společné prostory.
• Přístupy do obchodů a budov.

Technické vlastnosti Orbis ISIMAT+ OB134112

• Značka: Orbis.
• Reference: OB134112.
• Model: ISIMAT+.
• Typ: detektor pohybu pro řízení osvětlení.
• Detekční technologie: PIR.
• Počet senzorů: 2.
• Počet okruhů: 1.
• Instalace: povrchová na stěnu.
• Detekční úhel: 200°.
• Horizontální otočení: až 180°.
• Čelní dosah: až 12 m při 20 °C.
• Boční dosah: až 8 m při 20 °C.
• Maximální instalační výška: 3 m.
• Doporučená výška: mezi 2 a 3 m.
• Časování: od 3 sekund do 30 minut.
• Světelná citlivost: nastavitelná od 5 do 2000 luxů.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50/60 Hz.
• Spínací schopnost: 10 A při 230 V AC, cos φ = 1.
• Detekce průchodu nulou: ano.
• Vlastní spotřeba: přibližně 1 W (6 VA).
• Maximální zátěž žárovky: 2000 W.
• Maximální zátěž zářivky: 1200 VA.
• Maximální zátěž halogen 12 V AC: 1200 VA.
• Maximální zátěž halogen 230 V AC: 2000 W.
• Maximální zátěž úsporné osvětlení: 1200 VA.
• Maximální zátěž downlighty: 1200 VA.
• Maximální zátěž LED: 400 VA.
• Stupeň krytí: IP55 podle EN 60529.
• Třída ochrany: Třída II při správné montáži.
• Provozní teplota: -20 až 40 °C.
• Provozní limity: -30 až 50 °C.
• Teplota přepravy a skladování: -35 až 60 °C.
• Připojení: šroubové svorky.
• Průřez vodiče: 0,75-1,5 mm².
• Rozměry: 72 x 80 x 100 mm.
• Čistá hmotnost: 155 g.

Automatické řízení osvětlení s širokým pokrytím

Orbis ISIMAT+ OB134112 kombinuje pokrytí 200°, dva PIR senzory, horizontální nastavení a dosah až 12 metrů pro efektivní automatizaci osvětlení průchozích zón. Nezávislá regulace času a světelné citlivosti umožňuje přizpůsobit jeho fungování konkrétním potřebám každé instalace.

Jeho krytí IP55, spínání při průchodu nulou a kompatibilita s LED osvětlením až do 400 VA doplňují mimořádně všestranný detektor pro domácnosti, bytové domy, obchody a další instalace, kde je cílem rozsvěcet osvětlení pouze tehdy, když je to skutečně potřeba.

Důležité: uvedený dosah odpovídá referenčním podmínkám stanoveným společností Orbis a může se lišit podle okolní teploty, výšky, orientace a směru pohybu. Elektrická instalace musí být provedena podle pokynů výrobce a s dodržením doporučených maximálních zátěží.
