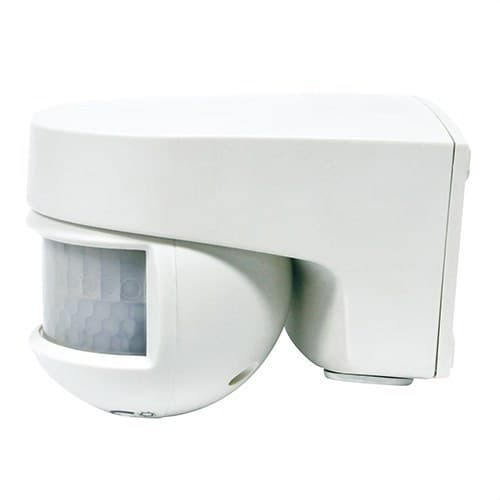

Detektor pohybu Isimat SB.STĚNA ORIENT.140° ROZSAH DET.: FT.12M LAT.8M(4+4)A 20°C 5-2000

Detektor pohybu Orbis ISIMAT, reference OB134312, je navržen pro automatické zapínání a vypínání osvětlení pomocí infračervené detekce PIR. Instaluje se na povrch stěny a nabízí detekční úhel 140°, čelní dosah až 12 metrů a boční pokrytí 8 metrů při 20 °C, takže je obzvláště vhodný pro vstupy, fasády, podloubí, sklepy, mezipatra a další průchozí prostory.

Jeho nastavitelná hlava umožňuje nasměrovat detekční oblast do požadované zóny. Navíc obsahuje nezávislé nastavení časové prodlevy mezi 3 sekundami a 30 minutami a světelné citlivosti mezi 5 a 2000 luxy. Díky krytí IP55 jej lze instalovat jak v interiéru, tak ve venkovních místech vystavených prachu a proudům vody.

PIR detekce s pokrytím 140°

Orbis ISIMAT využívá technologii PIR detekce k identifikaci změn infračerveného záření způsobených osobami nebo jinými zdroji tepla pohybujícími se v jeho detekční zóně. Detektor při detekci nevysílá žádné záření.

Jeho detekční úhel je 140° a hlava umožňuje horizontální otočení až o 180°, což usnadňuje nasměrování na vstupy, průchozí zóny nebo konkrétní oblasti, které mají být pokryty.

Až 12 metrů čelního dosahu

Za podmínek stanovených společností Orbis dosahuje detektor až 12 metrů ve směru vpřed a 8 metrů bočního pokrytí při okolní teplotě 20 °C. Maximální doporučená instalační výška je 3 metry, přičemž se doporučuje umístění mezi 2 a 3 metry.

Skutečný dosah se může lišit podle výšky a orientace detektoru, okolní teploty a trajektorie, kterou osoby procházejí detekčním polem.

Nastavitelná časová prodleva od 3 sekund do 30 minut

ISIMAT umožňuje zvolit, jak dlouho zůstane osvětlení aktivní po detekci pohybu. Časovou prodlevu lze nastavit přibližně od 3 sekund až do 30 minut.

Toto široké nastavení umožňuje použít krátké časy v rychle průchozích zónách nebo ponechat osvětlení aktivní po delší dobu u vstupů, verand, skladů a dalších prostor, kde se uživatelé zdržují déle.

Nastavení světelnosti mezi 5 a 2000 luxy

Integrovaný soumrakový senzor umožňuje nastavit úroveň okolního osvětlení, pod kterou má detektor pracovat. Rozsah nastavení je od 5 do 2000 luxů.

Díky tomu lze zařízení nakonfigurovat tak, aby aktivovalo osvětlení pouze v noci nebo v málo osvětleném prostředí, případně rozšířit jeho funkci i na podmínky s vyšším množstvím denního světla.

Krytí IP55 pro venkovní instalaci

Orbis ISIMAT má stupeň krytí IP55 podle EN 60529. Tento kryt poskytuje ochranu proti vniknutí škodlivého množství prachu a proti proudům vody, což umožňuje jeho použití ve vhodných venkovních instalacích.

Výrobce uvádí použití jako podloubí, fasády, vstupy, sklepy a mezipatra. Jeho normální provozní teplota je v rozmezí -20 až 40 °C, s provozními limity od -30 do 50 °C.

Spínací schopnost 10 A

Detektor ovládá jeden okruh a nabízí spínací schopnost 10 A při 230 V AC s cos φ = 1. Maximální připojitelný výkon závisí na typu použité zátěže.

Pro LED osvětlení Orbis uvádí doporučenou maximální zátěž 400 VA. U žárovek a halogenových lamp napájených 230 V je povoleno až 2000 W, zatímco pro zářivky, úsporné lampy, downlighty a nízkonapěťové halogeny je doporučená zátěž 1200 VA.

Spínání v průchodu nulou

ISIMAT obsahuje detekci průchodu nulou při spínání. Tato technologie provádí elektrický spínací úkon v bodě blízkém průchodu napětí nulou, čímž přispívá ke snížení elektrického namáhání kontaktu relé, zejména u některých typů elektronických zátěží.

Povrchová montáž na stěnu

Detektor je navržen pro přímé upevnění na hladkou stěnu. Jeho vnější rozměry jsou přibližně 72 mm na šířku, 80 mm na výšku a 100 mm do hloubky, což zajišťuje kompaktní formát pro venkovní použití.

Připojení se provádí pomocí šroubových svorek pro vodiče o průřezu mezi 0,75 a 1,5 mm². Zařízení pracuje při 230 V AC ±10 % a 50/60 Hz, s vlastní spotřebou 6 VA, což odpovídá přibližně 1 W.

Technické vlastnosti Orbis ISIMAT OB134312

• Značka: Orbis.
• Reference: OB134312.
• Model: ISIMAT.
• Typ: detektor pohybu pro řízení osvětlení.
• Technologie detekce: PIR.
• Počet senzorů: 1.
• Počet okruhů: 1.
• Montáž: povrchová na stěnu.
• Detekční úhel: 140°.
• Horizontální otočení hlavy: 180°.
• Čelní detekční pole: až 12 m při 20 °C.
• Boční detekční pole: až 8 m při 20 °C.
• Maximální instalační výška: 3 m.
• Doporučená instalační výška: mezi 2 a 3 m.
• Časová prodleva: od 3 sekund do 30 minut.
• Světelná citlivost: nastavitelná od 5 do 2000 luxů.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50/60 Hz.
• Vlastní spotřeba: 6 VA, přibližně 1 W.
• Spínací schopnost: 10 A při 230 V AC, cos φ = 1.
• Detekce průchodu nulou: ano.
• Maximální žárovková zátěž: 2000 W.
• Maximální zářivková zátěž: 1200 VA.
• Maximální halogenová zátěž 12 V AC: 1200 VA.
• Maximální halogenová zátěž 230 V AC: 2000 W.
• Maximální zátěž úsporných lamp: 1200 VA.
• Maximální zátěž downlightů: 1200 VA.
• Maximální LED zátěž: 400 VA.
• Stupeň krytí: IP55.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -20 až 40 °C.
• Provozní limit: -30 až 50 °C.
• Teplota přepravy a skladování: -35 až 60 °C.
• Připojení: šroubové svorky.
• Průřez vodiče: 0,75 až 1,5 mm².
• Rozměry: přibližně 72 x 80 x 100 mm.
• Čistá hmotnost: 155 g.

Automatizace osvětlení pro venkovní a průchozí prostory

Orbis ISIMAT OB134312 umožňuje automatizovat osvětlení kombinací detekce pohybu a řízení okolní světelnosti. Tím se eliminuje potřeba ručních vypínačů a světla zůstávají vypnutá, když není detekován pohyb nebo když je denní světlo dostatečné.

Jeho čelní dosah 12 metrů, krytí IP55, horizontální nastavení hlavy a široký rozsah časové prodlevy jej činí obzvláště praktickým pro domácnosti, bytové domy, obchody a další instalace, kde je třeba automaticky řídit venkovní osvětlení nebo osvětlení komunikačních prostor.

Důležité: připojená zátěž musí respektovat limity stanovené společností Orbis pro jednotlivé technologie osvětlení. Detektor musí být instalován a zapojen podle pokynů výrobce a platných elektrických norem.
