Detektor pohybu Dichromat MICRO EMPT.STROP 360° 16MM 1 OKRUH.DETEKT. POLE: Ø4M(PŘEMÍSTĚNÍ

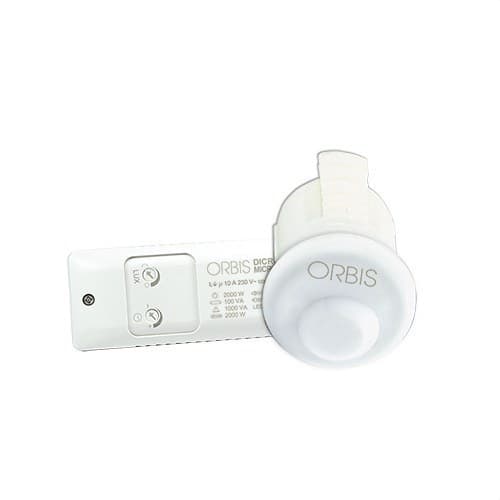

Detektor pohybu Orbis DICROMAT MICRO, reference OB133612, je kompaktní senzor pro automatické zapínání a vypínání osvětlení v interiéru. Je určen pro zapuštěnou montáž do stropu a vyniká diskrétní detekční hlavicí o průměru pouhých 16 mm, která poskytuje detekční úhel 360° a dosah až 4 metry v průměru při instalační výšce 2,5 metru.

Díky svým malým rozměrům je obzvláště vhodný do skříní, výtahů, vstupních prostor bytů, koupelnových kabin a dalších malých prostor, kde je cílem automatizovat osvětlení a zároveň ponechat senzor prakticky integrovaný ve stropě. Umožňuje nastavit jak dobu sepnutí, tak i úroveň osvětlení, při které má reagovat.

Detekce pohybu v 360°

DICROMAT MICRO nabízí pokrytí detekce 360°, vhodné pro stropní instalace, kde je potřeba sledovat pohyb kolem senzoru. Podle dokumentace Orbis poskytuje při instalaci ve výšce 2,5 metru detekční pole až 4 metry v průměru.

Oficiální ceník Orbis uvádí dosah Ø4 metry pro příčný pohyb a Ø2 metry pro čelní pohyb ve výšce 2,5 metru, takže efektivní citlivost se liší podle směru, kterým osoba prochází detekční zónou.

Detekční hlavice o průměru pouhých 16 mm

Jednou z hlavních vlastností Orbis DICROMAT MICRO je jeho malý detekční prvek. Viditelná hlavice má průměr pouze 16 mm a je určena pro zapuštěnou montáž do stropu, což pomáhá dosáhnout mimořádně nenápadné instalace.

Elektronický modul zůstává skrytý nad podhledem, zatímco viditelný je pouze malý senzor. Toto řešení je obzvlášť zajímavé v prostorách, kde je důležitá estetika a integrace osvětlovacího systému.

Nastavitelná časová prodleva od 6 sekund do 12 minut

Detektor umožňuje nastavit dobu, po kterou zůstane obvod sepnutý po detekci pohybu. Rozsah časové prodlevy lze upravit od 6 sekund do 12 minut.

Toto nastavení umožňuje přizpůsobit provoz typu místnosti. Krátké časy mohou být užitečné v rychle průchozích prostorech, zatímco delší prodleva je vhodná v místech, kde se uživatelé zdržují déle.

Senzor jasu s nastavitelnou citlivostí

DICROMAT MICRO obsahuje regulaci světelné citlivosti v rozsahu 5 až 3000 luxů. Díky tomu lze nastavit, aby se osvětlení aktivovalo pouze tehdy, když je úroveň okolního světla nižší než zvolená hodnota.

Kombinace detekce pohybu a řízení podle jasu pomáhá zabránit zbytečnému rozsvěcení při dostatečném denním světle a přispívá k optimalizaci spotřeby energie instalace.

Jeden obvod s kapacitou až 10 A

Detektor ovládá jeden obvod a disponuje vypínací schopností 10 A při 230 V AC s cos φ = 1. Maximální přípustná zátěž závisí na připojené technologii osvětlení.

• Žárovky: až 2000 W.
• Zářivky: až 100 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 1000 VA.
• Halogenové žárovky 230 V AC: až 2000 W.
• Úsporné žárovky: až 100 VA.
• Downlighty: až 100 VA.
• LED osvětlení: až 50 VA.

Napájení 230 V

Orbis DICROMAT MICRO pracuje s napájením 230 V AC ±10 % a jmenovitou frekvencí 50 Hz. Jeho vlastní spotřeba je 1 W, odpovídající 8 VA kapacitně.

Elektrické připojení se provádí pomocí šroubových svorek a umožňuje vodiče až do 2,5 mm².

Určeno pro vnitřní prostory

Detektor má stupeň krytí IP20 podle EN 60529 a při správné instalaci třídu ochrany II. Je určen do vnitřních prostor chráněných před vodou a přímou vlhkostí.

Jeho provozní teplota je v rozsahu 0 až 45 °C, zatímco pro přepravu a skladování připouští teploty od -10 do 60 °C.

Využití Orbis DICROMAT MICRO

Jeho malé rozměry a kruhová detekce z něj činí řešení obzvlášť vhodné pro automatizaci osvětlení malých prostor a vnitřních průchozích zón.

• Skříně a šatny.
• Výtahy.
• Vstupní prostory bytů.
• Kabiny toalet a koupelen.
• Malé chodby a průchozí zóny.
• Podhledy, kde je požadována nenápadná instalace.

Technické vlastnosti Orbis DICROMAT MICRO OB133612

• Značka: Orbis.
• Reference: OB133612.
• Model: DICROMAT MICRO.
• Typ: detektor pohybu / přítomnosti pro osvětlení.
• Počet obvodů: 1.
• Montáž: zapuštěná do stropu.
• Průměr detekční hlavice: 16 mm.
• Detekční úhel: 360°.
• Maximální detekční pole: Ø4 m ve výšce 2,5 m.
• Detekce příčného pohybu: Ø4 m ve výšce 2,5 m.
• Detekce čelního pohybu: Ø2 m ve výšce 2,5 m.
• Rozsah časové prodlevy: 6 sekund až 12 minut.
• Světelná citlivost: 5-3000 lux.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50 Hz.
• Vypínací schopnost: 10 A / 230 V AC, cos φ = 1.
• Vlastní spotřeba: 1 W (8 VA kapacitně).
• Detekce průchodu nulou: ne.
• Připojení: šroubová svorka.
• Maximální průřez vodiče: 2,5 mm².
• Stupeň krytí: IP20.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: 0 až 45 °C.
• Teplota přepravy a skladování: -10 až 60 °C.
• Hmotnost: 115 + 35 g.

Automatické řízení osvětlení s minimální vizuální přítomností

Orbis DICROMAT MICRO OB133612 kombinuje detekci pohybu v 360°, regulaci jasu a nastavitelnou časovou prodlevu v mimořádně diskrétním provedení. Jeho detekční hlavice o průměru pouhých 16 mm umožňuje automatizovat osvětlení bez instalace objemného senzoru na stropě.

S dosahem až 4 metry v průměru, regulací 5 až 3000 luxů a časovou prodlevou od 6 sekund do 12 minut nabízí praktické řešení pro omezení zbytečného rozsvěcení a automatizaci malých vnitřních prostor.

Důležité: připojená zátěž musí respektovat limity uvedené společností Orbis pro jednotlivé technologie osvětlení. Zařízení musí být instalováno v interiéru kvalifikovanou osobou a podle schématu zapojení a pokynů výrobce.
