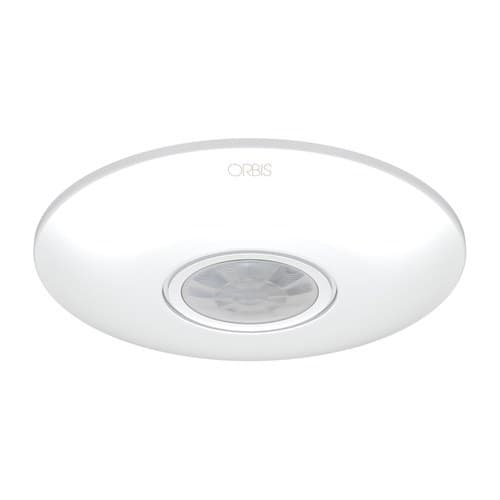

Detektor pohybu Circumat+STROP EXTRA PLN.360° 3-2000 LUX IP20 DETEKČNÍ POLE: Ø7M(POHYB

Detektor pohybu Orbis CIRCUMAT+, reference OB137112, je extratenký PIR senzor určený k automatizaci osvětlovacích okruhů pomocí detekce pohybu. Instaluje se na povrch stropu a nabízí pokrytí 360°, s detekčním polem až do průměru 7 metrů ve výšce 2,5 metru a až do průměru 9 metrů při instalaci ve výšce 3 metry.

Jeho kompaktní provedení s tloušťkou pouhých 2,4 cm umožňuje nenápadnou integraci do stropů v domácnostech, bytových domech, kancelářích, hotelech, obchodních prostorách i veřejných budovách. Je vybaven regulací jasu v rozsahu 3 až 2000 luxů, časovým nastavením od 10 sekund do 30 minut, pulzní funkcí, teplotní kompenzací a relé se spínáním v průchodu nulou pro práci se zátěžemi LED, zářivkami a úspornými zdroji.

Detekce pohybu v 360°

CIRCUMAT+ využívá pasivní infračervenou detekci PIR k zachycení změn tepelného záření způsobených osobami nebo jinými zdroji tepla pohybujícími se v jeho pokrytí. Senzor při detekci nevysílá žádné záření.

Díky centrální instalaci na stropě a pokrytí 360° může sledovat pohyb kolem celého detektoru, a je proto obzvláště vhodný pro chodby, podesty, vstupy, místnosti, toalety, kanceláře a další vnitřní průchozí prostory.

Až 7 metrů v průměru ve výšce 2,5 metru

Při instalaci ve výšce 2,5 metru uvádí Orbis detekční pole až 7 metrů v průměru pro příčný pohyb. Oficiální údaje navíc rozlišují přibližné pole 3 metry v průměru pro čelní pohyb směrem k detektoru.

Při instalaci ve výšce 3 metry může pokrytí dosáhnout až 9 metrů v průměru za podmínek s teplotou nižší než 24 °C. Orbis doporučuje montážní výšku přibližně mezi 2 a 4 metry.

Extratenký formát pro povrchovou montáž

CIRCUMAT+ je navržen pro přímou povrchovou montáž na strop. Jeho oválné tělo a bílý čelní kryt mají profil pouze 2,4 cm, což snižuje vizuální dopad oproti objemnějším stropním detektorům.

Tato konstrukce umožňuje instalaci bez zapuštění hlavního těla, což je obzvláště praktické při rekonstrukcích nebo v podhledech, kde není dostatek prostoru pro zapuštěný detektor.

Nastavitelná časová prodleva od 10 sekund do 30 minut

Doba, po kterou zůstává okruh po detekci pohybu sepnutý, lze nastavit v rozsahu od 10 sekund do 30 minut. Zvolený čas se znovu spustí při každé nové detekci.

Nastavení nabízí polohy 10 sekund, 1 minuta, 3 minuty, 7 minut, 15 minut a 30 minut, což umožňuje přizpůsobit chování detektoru skutečnému využití každé místnosti.

1sekundová pulzní funkce

Kromě běžného časování obsahuje CIRCUMAT+ také pulzní funkci. V tomto režimu aktivuje výstup přibližně na 1 sekundu a následně nastaví minimální dobu bez detekce asi 9 sekund.

Tato funkce rozšiřuje možnosti integrace, když je detektor použit k vyslání aktivačního impulsu do jiných kompatibilních mechanismů nebo řídicích systémů.

Soumraková regulace od 3 do 2000 luxů

Integrovaný senzor osvětlení umožňuje zvolit úroveň okolního světla, pod kterou má detektor pracovat. Rozsah lze nastavit od 3 do 2000 luxů.

Při nízkém nastavení se osvětlení aktivuje především za tmy. Při nastavení směrem k maximální hodnotě může detektor reagovat prakticky za jakýchkoli světelných podmínek. Tím je možné zabránit zbytečnému spínání, když je k dispozici dostatek denního světla.

Součástí je omezovač detekční oblasti

CIRCUMAT+ je dodáván s omezovačem detekčního pole, který lze upravit tak, aby vyloučil určité části pokrytí senzoru.

Tato možnost je užitečná, když je detektor umístěn poblíž dveří, vedlejších chodeb nebo jiných oblastí, kde není žádoucí, aby pohyb spínal osvětlení.

Teplotní kompenzace

Orbis vybavuje CIRCUMAT+ teplotní kompenzací, aby byla detekce stabilnější při změnách okolních podmínek. Stejně jako u každého PIR senzoru se může dosah snížit, když se teplota detekované osoby nebo objektu přiblíží teplotě okolí.

Relé se spínáním v průchodu nulou

Přístroj obsahuje spínání v průchodu nulou, což je vlastnost zvláště vhodná pro práci s elektronickými zátěžemi, jako je LED osvětlení, zářivky a úsporné žárovky.

Spínání probíhá v bodě blízkém průchodu napětí nulou, čímž se snižuje elektrické namáhání způsobené zapínacími proudy některých přijímačů.

Spínací výkon 6 A

CIRCUMAT+ má kontakt se spínacím výkonem 6 A při 230 V AC a cos φ = 1. Doporučené maximální zátěže závisí na použité technologii osvětlení.

• Žárovky: až 1200 W.
• Zářivky: až 400 VA.
• Nízkonapěťové halogenové žárovky 12 V AC: až 1000 VA.
• Halogenové žárovky 230 V AC: až 1200 W.
• Úsporné žárovky: až 500 VA.
• Downlighty: až 500 VA.
• LED osvětlení: až 500 VA.

Napájení 230 V

Reference OB137112 pracuje s napájením 230 V AC ±10 % a frekvencí 50/60 Hz. Jeho vlastní spotřeba je přibližně 0,8 W, což odpovídá 5,2 VA.

Přístroj má dvojitou svorku nulového vodiče pro usnadnění zapojení při instalaci.

Krytí IP20 pro vnitřní použití

CIRCUMAT+ má stupeň krytí IP20 podle EN 60529 a třídu ochrany II při správné instalaci. Je určen především pro vnitřní instalace chráněné před vodou.

Jeho běžný provozní teplotní rozsah je od -20 do +40 °C, s uvedenou provozní mezí až do +50 °C.

Využití Orbis CIRCUMAT+

Jeho kruhové pokrytí, extratenký design a schopnost pracovat s různými technologiemi osvětlení umožňují použití v mnoha vnitřních prostorách:

• Vstupy a předsíně.
• Podesty a schodiště.
• Chodby a rozvodné prostory.
• Komory.
• Zasedací místnosti.
• Koupelny.
• Kanceláře a pracoviště.
• Hotely a nemocnice.
• Obchodní prostory.
• Veřejné budovy a bytové domy.

Technické vlastnosti Orbis CIRCUMAT+ OB137112

• Značka: Orbis.
• Reference: OB137112.
• Model: CIRCUMAT+.
• Typ: detektor pohybu pro osvětlení.
• Technologie: pasivní infračervené PIR.
• Instalace: povrchová montáž na strop.
• Provedení: extratenké.
• Tloušťka: přibližně 24 mm.
• Detekční úhel: 360°.
• Detekční pole ve výšce 2,5 m: až Ø7 m při příčném pohybu.
• Čelní pole ve výšce 2,5 m: přibližně Ø3 m.
• Detekční pole ve výšce 3 m: až Ø9 m při teplotě nižší než 24 °C.
• Doporučená výška: přibližně 2–4 m.
• Citlivost na světlo: nastavitelná od 3 do 2000 luxů.
• Časové nastavení: od 10 sekund do 30 minut.
• Pulzní funkce: 1 s ON / 9 s OFF přibližně.
• Omezovač pole: součástí a upravitelný.
• Teplotní kompenzace: ano.
• Napájení: 230 V AC ±10 %.
• Frekvence: 50/60 Hz.
• Spínací výkon: 6 A při 230 V AC, cos φ = 1.
• Spínání v průchodu nulou: ano.
• Vlastní spotřeba: 5,2 VA, přibližně 0,8 W.
• Maximální žárovková zátěž: 1200 W.
• Maximální zářivková zátěž: 400 VA.
• Maximální halogenová zátěž 12 V AC: 1000 VA.
• Maximální halogenová zátěž 230 V AC: 1200 W.
• Maximální zátěž úsporných zdrojů: 500 VA.
• Maximální zátěž downlightů: 500 VA.
• Maximální zátěž LED: 500 VA.
• Stupeň krytí: IP20 podle EN 60529.
• Třída ochrany: třída II při správné montáži.
• Provozní teplota: -20 až +40 °C.
• Mezní provozní teplota: -20 až +50 °C.
• Barva: bílá.

Automatizace osvětlení s nenápadnou instalací

Orbis CIRCUMAT+ OB137112 kombinuje pokrytí 360°, extratenké provedení a regulaci času i jasu v detektoru, který je obzvláště vhodný pro automatizaci osvětlení ze stropu. Jeho dosah až 7 metrů v průměru ve výšce 2,5 metru umožňuje efektivně pokrýt mnoho vnitřních prostor z jediného bodu.

Kompatibilita se zátěžemi LED až 500 VA, spínání v průchodu nulou, omezovač pole a pulzní funkce přinášejí flexibilitu jak pro nové instalace, tak pro renovační projekty.

Důležité: CIRCUMAT+ má krytí IP20 a je určen pro vnitřní prostory chráněné před vodou. Skutečný dosah se může lišit podle montážní výšky, okolní teploty a směru pohybu vzhledem k detekčním paprskům senzoru.
