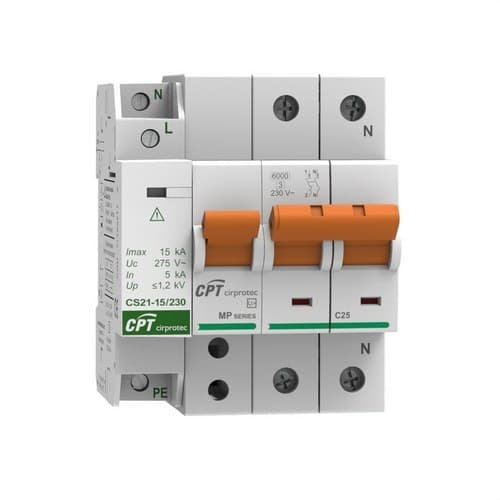

Trvalá přepěťová ochrana IGA 1P+N 40A

Ochranný přístroj Cirprotec V-CHECK 2MP-40-D + CS21, reference 77706397C, je ochranný celek pro jednofázové elektrické instalace, který kombinuje ochranu proti trvalým přepětím, hlavní automatický jistič (IGA) 40 A a ochranu proti přechodným přepětím typu 2. Jeho konfigurace 1P+N umožňuje chránit rozvodné skříně v domácnostech a dalších jednofázových instalacích 230 V před různými anomáliemi napětí pomocí kompaktního a koordinovaného řešení.

Soubor integruje ochranu proti trvalým přepětím V-CHECK 2MP-D-40 s IGA charakteristiky C 40 A a přechodovou ochranu Cirprotec CS21 15 kA. Tato kombinace poskytuje ochranu proti dlouhodobému zvýšení síťového napětí i proti krátkodobým přechodným špičkám způsobeným spínacími ději nebo nepřímými účinky atmosférických výbojů.

Kombinovaná ochrana proti trvalým a přechodným přepětím

Reference 77706397C spojuje dvě doplňkové ochranné technologie. Modul V-CHECK sleduje trvalá přepětí a působí na integrovaný automatický vypínač, zatímco modul CS21 omezuje přechodná přepětí a odvádí jejich energii v mezích stanovených výrobcem.

• Trvalá přepětí: ochrana POP dle UNE-EN 50550.
• Přechodná přepětí: ochrana typu 2 / třída II.
• Jističová ochrana: integrovaný IGA 40 A s charakteristikou C.
• Konfigurace: jednofázová 1P+N.

Integrovaný IGA 40 A charakteristiky C

V-CHECK 2MP-D-40 obsahuje hlavní automatický jistič 40 A s vypínací charakteristikou C. Kromě toho, že se podílí na odpojení instalace při detekci trvalého přepětí, poskytuje jistič ochranu proti přetížení a zkratu podle svých jmenovitých parametrů.

Uváděná vypínací schopnost této řady je 6 kA dle UNE-EN 60898-1.

Ochrana proti trvalým přepětím POP

Modul V-CHECK sleduje napájecí napětí instalace a je navržen tak, aby ji odpojil při výskytu trvalého přepětí překračujícího limity stanovené zařízením.

Tento typ anomálie může přetrvávat výrazně déle než přechodné přepětí a může ovlivnit domácí spotřebiče, elektronická zařízení, napájecí zdroje a další připojené spotřebiče.

Ochrana dle UNE-EN 50550

Řada V-CHECK MP-D je navržena jako ochrana proti trvalým přepětím POP dle UNE-EN 50550 a dodává se předem zapojená s vestavěným automatickým jističem.

Tato integrace usnadňuje montáž do rozvaděče a snižuje potřebu propojení mezi samostatnými komponenty.

Přechodová ochrana typu 2 15 kA

Soubor dále obsahuje ochranu Cirprotec CS21 pro přechodná přepětí, klasifikovanou jako typ 2 podle EN IEC 61643-11 a třída II. Je zvláště vhodná jako ochrana v rozvodných skříních instalací, které nejsou přímo vystaveny úderu blesku, nebo jako druhý stupeň tam, kde je předřazena ochrana typu 1.

CS21 nabízí maximální vybíjecí proud Imax 15 kA s vlnou 8/20 µs a jmenovitý vybíjecí proud In 5 kA.

Kompaktní CS21 se 2 póly v jednom modulu

Přechodová ochrana CS21 má vnitřní konfiguraci 1+1 se 2 póly a zabírá pouze 1 modul na DIN liště. Je navržena pro sítě TT a TNS a poskytuje ochranu v režimech L-N a N-PE.

Její monoblokové provedení umožňuje doplnit přechodovou ochranu při minimální prostorové náročnosti v rozvaděči.

Jmenovité napětí 230 V

Soubor je určen pro jednofázové nízkonapěťové instalace. CS21 pracuje s jmenovitým napětím 230 V AC při 50-60 Hz, zatímco ochrana proti trvalým přepětím V-CHECK MP-D je určena pro jednofázové aplikace 1F+N.

Přechodová ochrana s tepelným odpojením

Modul CS21 obsahuje dynamické tepelné odpojení. Tento systém umožňuje interně odpojit ochranný prvek při dosažení konce jeho životnosti nebo při vzniku stavu, který ohrožuje jeho bezpečný provoz.

Je také vybaven vizuální indikací pomocí LED pro snadnou kontrolu stavu ochrany.

Zkratová odolnost CS21 10 kA

Pro modul přechodové ochrany CS21 uvádí Cirprotec zkratovou odolnost Isccr 10 kA a maximální předřazenou pojistku 63 A typu gG.

Koordinace s nadproudovými ochranami v rozvaděči musí být provedena s ohledem na pokyny výrobce a skutečné parametry instalace.

Montáž na DIN lištu

Všechny prvky souboru jsou určeny pro modulární montáž na DIN lištu. Ochrana proti trvalým přepětím s IGA zabírá 3 moduly a CS21 1 modul, takže celý soubor vyžaduje přibližně 4 moduly DIN.

Tato konfigurace umožňuje integrovat hlavní ochrany proti napěťovým anomáliím do malého prostoru v rozvaděči.

Připojení přechodové ochrany

CS21 umožňuje připojení pevných vodičů o průřezu 6 až 35 mm² a flexibilních vodičů o průřezu 6 až 25 mm². Jeho skříň je vyrobena z polykarbonátu s klasifikací hořlavosti UL94 V-0.

Definitivní průřez vodičů musí být zvolen podle vlastností instalace, existujících ochran a platných elektrických předpisů.

Široký provozní rozsah modulu CS21

Cirprotec uvádí pro CS21 rozsah provozní teploty od -40 do +85 °C a přípustnou relativní vlhkost 5 až 95 %.

Aplikace Cirprotec 77706397C

• Jednofázové elektrické rozvaděče v domácnostech.
• Byty a rekreační objekty.
• Obchodní prostory.
• Kanceláře a malé podniky.
• Společenství vlastníků jednotek.
• Rekonstrukce elektrických rozvaděčů.
• Instalace, kde je vyžadován IGA 40 A.
• Ochrana elektrických a elektronických zařízení proti trvalým a přechodným přepětím.

Technické vlastnosti Cirprotec 77706397C

• Značka: Cirprotec.
• Reference: 77706397C.
• Soubor: V-CHECK 2MP-40-D + CS21.
• Typ: kombinovaná ochrana proti trvalým a přechodným přepětím s IGA.
• Aplikace: jednofázová instalace.
• Konfigurace: 1P+N.
• Jmenovitý proud IGA: 40 A.
• Charakteristika IGA: C.
• Vypínací schopnost IGA: 6 kA dle UNE-EN 60898-1.
• Ochrana proti trvalým přepětím: ano.
• Norma POP: UNE-EN 50550.
• Ochrana proti přechodným přepětím: ano.
• Přechodová ochrana: CS21.
• Klasifikace přechodové ochrany: typ 2 / třída II.
• Konfigurace CS21: 1+1, 2 póly.
• Jmenovité napětí CS21: 230 V AC.
• Frekvence: 50-60 Hz.
• Maximální vybíjecí proud Imax: 15 kA, vlna 8/20 µs.
• Jmenovitý vybíjecí proud In: 5 kA, vlna 8/20 µs.
• Zkratová odolnost Isccr CS21: 10 kA.
• Maximální předřazená pojistka CS21: 63 A gG.
• Dynamické tepelné odpojení: ano.
• Indikace stavu CS21: vizuální pomocí LED.
• Síťové konfigurace CS21: TT a TNS.
• Ochranné režimy: L-N / N-PE.
• Provedení CS21: monoblok.
• Moduly ochrany proti trvalým přepětím + IGA: 3.
• Moduly CS21: 1.
• Přibližná obsazenost souboru: 4 moduly DIN.
• Montáž: DIN lišta.
• Povolený pevný vodič CS21: 6-35 mm².
• Povolený flexibilní vodič CS21: 6-25 mm².
• Izolační materiál CS21: polykarbonát.
• Hořlavost: UL94 V-0.
• Provozní teplota CS21: -40 až +85 °C.
• Relativní vlhkost CS21: 5-95 %.
• Normy přechodové ochrany: IEC 61643-11 / EN IEC 61643-11.
• EAN souboru: 8435297856047.

Komplexní ochrana pro jednofázové rozvaděče 40 A

Cirprotec 77706397C umožňuje spojit v jednom celku IGA charakteristiky C 40 A, ochranu POP proti trvalým přepětím a svodič typu 2 15 kA pro přechodná přepětí. Tato kombinace je zvláště určena pro jednofázové rozvaděče, kde je cílem chránit jak instalaci, tak připojená zařízení před různými poruchami síťového napětí.

Jeho předem zapojená konfigurace, modulární provedení a integrace kompaktního CS21 usnadňují montáž a snižují potřebný prostor oproti řešením tvořeným zcela samostatnými zařízeními.

Důležité: reference 77706397C zahrnuje kromě trvalé ochrany a IGA uvedených v názvu také ochranu proti přechodným přepětím. Výběr, koordinace a instalace souboru musí být provedena podle síťového schématu a pokynů společnosti Cirprotec.
