Trvalá přepěťová ochrana IGA 1P+N 25A

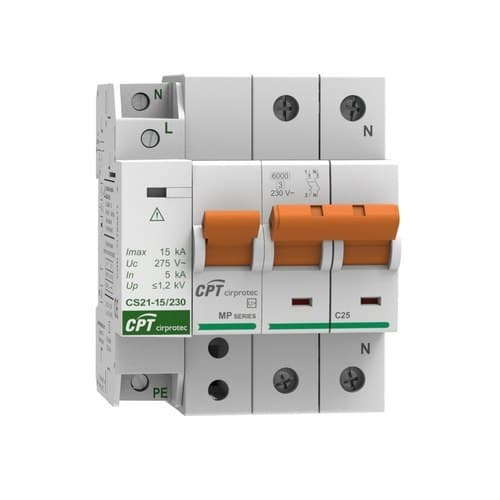

Ochranný prvek Cirprotec V-CHECK 2MP-D-25 + CS21, reference 77706395C, je ochranný komplet pro jednofázové elektrické instalace, který kombinuje ochranu proti trvalým přepětím, hlavní automatický jistič (IGA) 25 A a ochranu proti přechodným přepětím typu 2. Jeho konfigurace 1P+N je zvláště vhodná pro rozvaděče v domácnostech, provozovnách a dalších jednofázových instalacích 230 V.

Komplet tvoří ochrana proti trvalým přepětím V-CHECK 2MP-D-25 s integrovaným IGA s charakteristikou C a jmenovitým proudem 25 A a přechodová ochrana CS21-15/230. Jediné řešení tak umožňuje reagovat na dlouhodobé zvýšení napětí a omezovat velmi krátké přechodné špičky spojené s elektrickým spínáním nebo nepřímými účinky atmosférických výbojů.

Kombinovaná ochrana proti trvalým a přechodným přepětím

Reference 77706395C sdružuje dva doplňkové typy ochrany:

• Trvalá přepětí: V-CHECK sleduje napájecí napětí a působí na integrovaný IGA při vzniku trvalé anomálie v souladu se svou vypínací charakteristikou.
• Přechodná přepětí: CS21 omezuje krátkodobé napěťové impulzy a odvádí energii poruchy do země.
• Přetížení a zkraty: IGA 25 A poskytuje odpovídající magnetotepelnou ochranu obvodu.

Tato kombinace pomáhá chránit jak kabeláž instalace, tak elektrická a elektronická zařízení připojená za ochranou.

Integrovaný IGA 25 A s charakteristikou C

V-CHECK 2MP-D-25 obsahuje magnetotepelný automatický jistič 25 A s charakteristikou C. Zařízení je z výroby předem zapojeno, aby se zjednodušila montáž a omezil počet dalších propojení v rozvaděči.

Charakteristika C je běžná v distribučních obvodech se zátěžemi, které mohou vyvolávat mírné rozběhové proudy. Vypínací schopnost této řady je 6 kA podle UNE-EN 60898.

Ochrana proti trvalým přepětím POP

Modul V-CHECK je navržen k detekci abnormálního a trvalého zvýšení síťového napětí. K tomuto typu přepětí může mimo jiné dojít v důsledku problémů souvisejících s nulovým vodičem a může vystavit elektrické spotřebiče napětí vyššímu, než je plánováno, po delší dobu.

Jakmile je detekována podmínka trvalého přepětí v souladu s křivkou stanovenou zařízením, systém způsobí rozepnutí integrovaného automatického jističe a odpojí chráněnou instalaci.

Ochrana POP podle UNE-EN 50550

Cirprotec označuje řadu V-CHECK MP-D jako domácí ochranu proti trvalým přepětím POP v souladu s UNE-EN 50550 a s integrovaným automatickým jističem.

Řešení je zvláště určeno pro ochranné rozvaděče v nízkonapěťových instalacích, kde je požadováno spojení monitorování trvalého přepětí a magnetotepelné ochrany.

Přechodová ochrana typu 2 s 15 kA

Komplet 77706395C doplňuje ochranný prvek Cirprotec CS21-15/230, klasifikovaný jako Typ 2 podle EN 61643-11 a Třída II podle IEC 61643-11.

CS21 má maximální vybíjecí proud Imax 15 kA s vlnou 8/20 µs a je navržen k omezení přechodných přepětí v nízkonapěťových rozvaděčích.

• Klasifikace: Typ 2 / Třída II.
• Imax L-N: 15 kA, vlna 8/20 µs.
• Imax N-PE: 15 kA, vlna 8/20 µs.
• Jmenovitý vybíjecí proud In: 5 kA.

Konfigurace 1+1 přechodové ochrany

CS21 používá vnitřní konfiguraci 1+1 se 2 póly, speciálně určenou pro jednofázové instalace s fází, nulovým vodičem a ochranným vodičem.

Ochranné režimy jsou L-N a N-PE, což zajišťuje koordinovanou ochranu mezi fází a nulou a mezi nulou a zemí.

Kompatibilní se sítěmi TT a TNS

Cirprotec specifikuje CS21-15/230 pro síťové konfigurace TT a TNS. Instalace musí být provedena v souladu se schématem zapojení uvedeným výrobcem, se zvláštním důrazem na nulový vodič a připojení ochranného vodiče PE.

Jmenovité napětí 230 V AC

Ochranný prvek CS21 pracuje s jmenovitým napětím 230 V AC při 50–60 Hz. Jeho maximální trvalé provozní napětí je 275 V mezi fází a nulou.

Tyto vlastnosti jej činí vhodným pro běžné jednofázové nízkonapěťové rozvaděče kompatibilní s uvedenou konfigurací.

Úroveň ochrany CS21

Pro modul přechodové ochrany uvádí Cirprotec úroveň ochrany Up ≤1,2 kV mezi fází a nulou a ≤1,5 kV mezi nulou a zemí.

Úroveň Up představuje zbytkové napětí, které se objeví během činnosti ochranného prvku za stanovených zkušebních podmínek, a je důležitým parametrem pro koordinaci ochrany s zařízeními instalovanými za ochranou.

Zkratová odolnost CS21 10 kA

Přechodový ochranný prvek CS21 má zkratovou odolnost Isccr 10 kA a Cirprotec pro tento modul uvádí maximální předjištění 63 A typu gG.

Konečná koordinace s nadproudovými ochranami musí být provedena podle schématu a skutečných vlastností instalace.

Dynamické tepelné odpojení

CS21 obsahuje systém dynamického tepelného odpojení, který umožňuje interně odpojit ochranný prvek při dosažení stavu konce životnosti nebo při abnormálním provozu.

Tato funkce přispívá k bezpečnému chování zařízení po dobu jeho provozní životnosti.

LED vizuální indikace

Modul přechodového přepětí je vybaven vizuální indikací pomocí LED, což usnadňuje kontrolu jeho stavu při inspekci a údržbě.

Standardní reference CS21-15/230 použitá v tomto kompletu neobsahuje dálkový signalizační kontakt.

Kompaktní formát 4 modulů DIN

Jednofázový V-CHECK zabírá 3 moduly DIN a kompaktní CS21 pouze 1 další modul. Komplet tedy vyžaduje přibližně 4 moduly prostoru v rozvaděči.

Obě součásti jsou připraveny pro montáž na DIN lištu, což usnadňuje jejich integraci s ostatními modulárními ochranami instalace.

CS21 pouze 1 modul

Jednou z výrazných vlastností CS21 je jeho mimořádně kompaktní monoblokové provedení. Integruje své 2 ochranné póly do pouhého 1 modulu DIN, takže umožňuje doplnit ochranu typu 2 bez obvyklé prostorové náročnosti běžného dvoupólového svodiče.

Svorky přechodové ochrany

CS21 umožňuje připojení:

• Tvrdých vodičů: 6 až 35 mm².
• Ohebných vodičů: 6 až 25 mm².

Použitý průřez musí být stanoven podle vlastností instalace a pokynů společnosti Cirprotec.

Široký provozní rozsah CS21

Přechodový modul je připraven pro provoz v rozmezí -40 až +85 °C a při relativní vlhkosti mezi 5 a 95 %.

Jeho kryt je vyroben z polykarbonátu, má klasifikaci hořlavosti UL94 V-0 a šedé provedení RAL 7035.

Aplikace Cirprotec 77706395C

• Jednofázové elektrické rozvaděče v domácnostech.
• Byty a rekreační objekty.
• Obchodní prostory.
• Kanceláře a malé provozovny.
• Společenství vlastníků jednotek.
• Rekonstrukce elektrických rozvaděčů.
• Jednofázové instalace s IGA 25 A.
• Ochrana domácích spotřebičů a elektroniky před napěťovými anomáliemi.

Technické vlastnosti Cirprotec 77706395C

• Značka: Cirprotec.
• Reference: 77706395C.
• Komplet: V-CHECK 2MP-D-25 + CS21-15/230.
• Typ: kombinovaná ochrana proti trvalým a přechodným přepětím s IGA.
• Použití: jednofázové instalace.
• Konfigurace: 1P+N / 1F+N.
• Jmenovité napětí: 230 V AC.
• Integrovaný IGA: ano.
• Jmenovitý proud IGA: 25 A.
• Charakteristika IGA: C.
• Vypínací schopnost: 6 kA podle UNE-EN 60898.
• Ochrana proti trvalým přepětím: ano.
• POP ochrana: v souladu s UNE-EN 50550.
• Předem zapojený V-CHECK: ano.
• Ochrana proti přechodným přepětím: ano.
• Model SPD: CS21-15/230.
• Vnitřní konfigurace CS21: 1+1.
• Počet pólů CS21: 2.
• Klasifikace EN CS21: Typ 2.
• Klasifikace IEC CS21: Třída II.
• Síťové konfigurace: TT a TNS.
• Ochranné režimy: L-N / N-PE.
• Imax: 15 kA, vlna 8/20 µs.
• In: 5 kA, vlna 8/20 µs.
• Uc L-N: 275 V AC.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Zkratová odolnost Isccr CS21: 10 kA.
• Maximální předjištění CS21: 63 A gG.
• Dynamické tepelné odpojení: ano.
• Vizuální indikace CS21: LED.
• Dálková signalizace: ne.
• Moduly V-CHECK: 3.
• Moduly CS21: 1.
• Celková přibližná obsazenost: 4 moduly DIN.
• Montáž: DIN lišta.
• Povolený tvrdý vodič CS21: 6–35 mm².
• Povolený ohebný vodič CS21: 6–25 mm².
• Provozní teplota CS21: -40 až +85 °C.
• Relativní vlhkost CS21: 5–95 %.
• Izolační materiál CS21: polykarbonát.
• Hořlavost CS21: UL94 V-0.
• Hlavní normy: UNE-EN 50550 a IEC/EN 61643-11.
• EAN kompletu: 8435297857129.

Komplexní ochrana pro jednofázové rozvaděče 25 A

Cirprotec 77706395C spojuje v jednom kompletu IGA s charakteristikou C 25 A, ochranu proti trvalým přepětím a svodič typu 2 s Imax 15 kA. Umožňuje tak pokrýt různá elektrická rizika modulárním řešením, které je zvláště vhodné pro jednofázové rozvaděče.

Předem zapojený V-CHECK zjednodušuje montáž ochrany proti trvalému přepětí, zatímco kompaktní CS21 přidává přechodovou ochranu a zabírá pouze 1 modul DIN. Výsledkem je řešení o přibližně 4 modulech pro domácnosti, provozovny a další kompatibilní instalace.

Důležité: ačkoli dodaný název zmiňuje pouze ochranu proti trvalým přepětím a IGA 25 A, kompletní reference 77706395C se prodává jako komplet s přechodovou ochranou CS21 15 kA. Instalace musí být provedena podle schématu Cirprotec a kvalifikovanou osobou.
