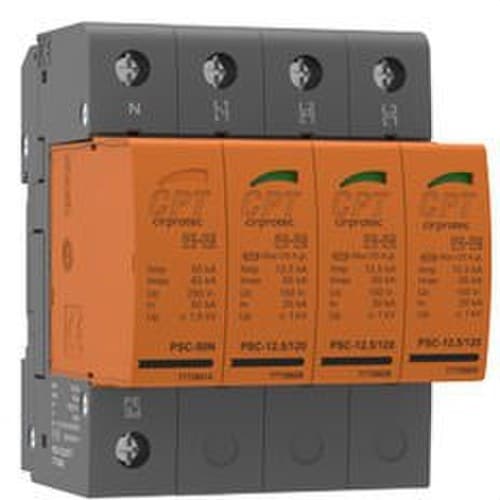

Přepěťová ochrana PSC4-12,5/400TT 3P+N 12,5kA 4 moduly odpojitelná

Cirprotec PSC4-12,5/400 TT, referenční číslo 77738405, je přepěťová ochrana proti přechodným přepětím typu 1+2 určená pro třífázové elektrické instalace 3P+N 230/400 V. Její konfigurace 3+1 umožňuje chránit fáze vůči nulovému vodiči a nulový vodič vůči zemi, čímž poskytuje ochranu proti přepětím vznikajícím při atmosférických výbojích a spínacích jevech v elektrické síti.

Tato přepěťová ochrana z řady PSC 12,5 od Cirprotec kombinuje funkce zařízení typu 1 a typu 2 v jednom přístroji. Zvládá rázový proud Iimp 12,5 kA na pól L-N s vlnou 10/350 µs a 50 kA mezi N-PE, spolu s jmenovitým výbojovým proudem In 20 kA mezi L-N. Její zásuvné provedení usnadňuje údržbu a výměnu kazet bez nutnosti měnit již instalovanou základnu.

Hlavní vlastnosti Cirprotec PSC4-12,5/400 TT

• Přepěťová ochrana proti přechodným přepětím Typ 1+2 podle EN 61643-11.
• Klasifikace Třída I+II podle IEC 61643-11.
• Referenční číslo výrobce: 77738405.
• Model: PSC4-12,5/400 TT.
• Vnitřní konfigurace: 3+1.
• 4 póly pro třífázové instalace 3P+N.
• Jmenovité napětí: 230/400 V AC, 50-60 Hz.
• Maximální trvalé provozní napětí Uc L-N: 275 V AC.
• Maximální trvalé provozní napětí Uc N-PE: 255 V AC.
• Rázový proud Iimp L-N, vlna 10/350 µs: 12,5 kA.
• Rázový proud Iimp N-PE, vlna 10/350 µs: 50 kA.
• Jmenovitý výbojový proud In L-N, vlna 8/20 µs: 20 kA.
• Jmenovitý výbojový proud In N-PE, vlna 8/20 µs: 50 kA.
• Maximální výbojový proud Imax: 65 kA.
• Úroveň ochrany Up L-N: ≤1,3 kV.
• Úroveň ochrany Up N-PE: ≤1,5 kV.
• Zásuvné provedení s vyměnitelnými kazetami.
• Montáž na DIN lištu.
• Šířka: 4 moduly DIN.
• Kompatibilní s konfiguracemi sítě TT a TNS.
• Ochranné režimy L-N / N-PE.
• Vizuální indikátor stavu.
• Stupeň krytí IP20.

Ochrana typu 1+2 proti přechodným přepětím

PSC4-12,5/400 TT je navržen k omezení přechodných přepětí s vysokou energií, která se mohou šířit elektrickou instalací. Díky integraci ochrany typu 1+2 dokáže čelit jak proudům spojeným s údery blesku, tak přepětím indukovaným nebo způsobeným spínacími operacemi v síti.

Jeho odolnost vůči rázovému proudu dosahuje 12,5 kA mezi fází a nulou s průběhem 10/350 µs, zatímco mezi nulou a zemí dosahuje 50 kA. Pro impulzy s průběhem 8/20 µs nabízí jmenovitý výbojový proud 20 kA mezi fází a nulou a maximální výbojový proud 65 kA.

Konfigurace 3+1 pro třífázové instalace

Přístroj má vnitřní konfiguraci 3+1, se třemi ochrannými prvky mezi fázemi a nulovým vodičem a jedním dalším prvkem mezi nulovým vodičem a zemí. Tato architektura je zvláště vhodná pro třífázové instalace s nulovým vodičem a umožňuje použití v síťových konfiguracích TT a TNS.

Jmenovité pracovní napětí modelu 77738405 je 230 V mezi fází a nulou a 400 V mezi fázemi, s frekvencí sítě 50-60 Hz.

Úroveň ochrany a výbojová kapacita

Parametr Hodnota Klasifikace EN Typ 1+2 Klasifikace IEC Třída I+II Jmenovité napětí Un 230/400 V AC Frekvence 50-60 Hz Maximální trvalé napětí Uc L-N 275 V AC Maximální trvalé napětí Uc N-PE 255 V AC Rázový proud Iimp L-N (10/350 µs) 12,5 kA Rázový proud Iimp N-PE (10/350 µs) 50 kA Jmenovitý výbojový proud In L-N (8/20 µs) 20 kA Jmenovitý výbojový proud In N-PE (8/20 µs) 50 kA Maximální výbojový proud Imax L-N 65 kA Maximální výbojový proud Imax N-PE 65 kA Úroveň ochrany Up L-N ≤1,3 kV Úroveň ochrany Up N-PE ≤1,5 kV

Bezpečnost a elektrické chování

Přístroj obsahuje dynamické tepelné odpojení a v případě aktivace tepelné ochrany pracuje v režimu otevřeného obvodu. Jeho schopnost odolávat zkratům Isccr je 25 kA a podle specifikací uvedených společností Cirprotec připouští maximální záložní pojistku 200 A gG.

Reakční doba je až 25 ns mezi fází a nulou a až 100 ns mezi nulou a zemí. Tato rychlá reakce umožňuje omezit hodnotu přepětí, které se dostává k připojeným zařízením za ochranou.

Zásuvné provedení a údržba

PSC4-12,5/400 TT je vybaven zásuvnými kazetami, což zjednodušuje údržbu. Pokud některý z modulů dosáhne konce své životnosti, lze příslušnou kazetu vyměnit bez úplné demontáže ochrany nebo zásahu do zapojení základny.

Systém vizuální signalizace umožňuje rychle zkontrolovat stav zařízení: zelený indikátor signalizuje správnou funkci, zatímco ztráta zelené signalizace informuje o nutnosti výměny příslušné kazety.

Mechanické specifikace

Vlastnost Hodnota Počet pólů 4 Vnitřní konfigurace 3+1 Počet modulů DIN 4 Provedení Zásuvné Síťová konfigurace TT, TNS Ochranné režimy L-N / N-PE Stupeň krytí IP20 Izolační materiál PA66 CT1 Třída hořlavosti UL94 V-0 Průřez pevného vodiče 6 až 35 mm² Průřez ohebného vodiče 6 až 25 mm² Utahovací moment 3 Nm Teplotní rozsah -40 až 85 °C Rozsah vlhkosti 5 až 95 % Přibližné rozměry 90 x 72 x 76 mm Čistá hmotnost 0,618 kg

Instalace a použití

Přístroj je určen pro montáž na DIN lištu a v rozvaděči zabírá čtyři moduly. Připojení Biconnect z řady PSC umožňuje zapojení pomocí kabelu a svorky nebo pomocí připojovací hřebínkové lišty, což usnadňuje integraci do různých konfigurací rozvaděče.

Díky svým parametrům je Cirprotec PSC4-12,5/400 TT vhodný pro ochranu třífázových elektrických instalací v budovách, průmyslu, telekomunikacích, úpravnách vody, nabíjecí infrastruktuře pro elektromobily a dalších aplikacích, kde je nutné omezit přechodná přepětí s vysokou energií.

Normy

Cirprotec PSC4-12,5/400 TT splňuje normy IEC 61643-11 a EN 61643-11 pro přepěťová ochranná zařízení připojená k nízkonapěťovým elektrickým sítím.

Díky vysoké výbojové kapacitě, kombinované ochraně typu 1+2, třífázové konfiguraci 3P+N a konstrukci se zásuvnými kazetami nabízí Cirprotec PSC4-12,5/400 TT robustní a praktické řešení pro ochranu instalací a elektrických zařízení před přechodnými přepětími.
