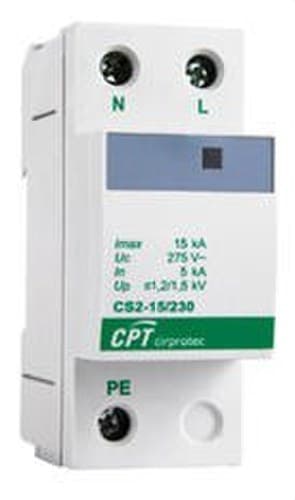

Jednofázový přepěťový chránič 1P+N 15kA

Ochrana proti přechodným přepětím Cirprotec CS2-15/230, reference 77705211, je zařízení typu 2 určené k ochraně jednofázových elektrických instalací před krátkodobými napěťovými špičkami. Má vnitřní konfiguraci 1+1 se 2 póly, je připraven pro sítě TT a TNS a chrání režimy L-N a N-PE, čímž nabízí kompaktní řešení pro bytové, komerční a terciární rozvaděče.

CS2-15/230 disponuje maximálním výbojovým proudem Imax 15 kA a jmenovitým výbojovým proudem In 5 kA, oba s vlnou 8/20 µs. Pracuje při jmenovitém napětí 230 V AC, umožňuje maximální trvalé provozní napětí Uc 275 V a zabírá pouze 2 moduly na DIN liště.

Ochrana proti přechodným přepětím typu 2

Cirprotec 77705211 je klasifikován jako ochrana typu 2 podle EN 61643-11 a třída II podle IEC 61643-11. Je určen k omezení přechodných přepětí vyvolaných spínacími ději v elektrické síti nebo nepřímými účinky atmosférických výbojů.

Cirprotec doporučuje řadu CS 15 jako druhý stupeň ochrany v rozvaděčích, kde již existuje ochrana typu 1, nebo jako první stupeň v obchodech, domácnostech a dalších instalacích, které nejsou přímo vystaveny úderům blesku a nemají vnější systém ochrany před bleskem.

Konfigurace 1+1 pro jednofázovou síť

Ačkoli může být komerčně popisován jako jednofázový ochranný prvek 1P+N, Cirprotec tuto referenci technicky označuje jako vnitřní konfiguraci 1+1 se 2 póly.

Režimy ochrany jsou:

• L-N: ochrana mezi fází a nulovým vodičem.
• N-PE: ochrana mezi nulovým vodičem a ochranným vodičem.

Tato architektura je zvláště určena pro jednofázové instalace v kompatibilních soustavách TT a TNS.

Imax 15 kA a In 5 kA

CS2-15/230 poskytuje maximální výbojový proud Imax 15 kA a jmenovitý výbojový proud In 5 kA, oba testované s průběhem 8/20 µs.

• Imax: 15 kA.
• In: 5 kA.
• Průběh: 8/20 µs.

Tyto hodnoty definují schopnost ochranného prvku vést přechodné impulzy v rámci podmínek stanovených příslušnými normami.

Úroveň ochrany Up

Cirprotec uvádí různé úrovně ochrany podle způsobu připojení:

• Up mezi L-N: ≤1,2 kV.
• Up mezi N-PE: ≤1,5 kV.

Úroveň Up udává zbytkové napětí přítomné na svorkách ochranného prvku během jeho činnosti za normalizovaných zkušebních podmínek.

Maximální trvalé provozní napětí 275 V

Ochranný prvek je navržen pro jmenovité napětí 230 V AC při 50-60 Hz a umožňuje maximální trvalé provozní napětí Uc 275 V jak mezi L-N, tak mezi N-PE.

Správná volba Uc zajišťuje, že zařízení zůstane provozuschopné při běžných výkyvech sítě, aniž by byla ohrožena jeho funkce při přechodných přepětích.

Zkratová odolnost 10 kA

CS2-15/230 má zkratovou odolnost Isccr 10 kA podle podmínek specifikovaných společností Cirprotec.

Výrobce dále uvádí maximální předřazenou pojistku 63 A typu gG. Koordinace s ochranami proti nadproudu musí být provedena podle skutečných vlastností instalace.

Rychlá reakce na impulzy

Specifikované doby odezvy jsou:

• L-N: ≤25 ns.
• N-PE: ≤100 ns.

Tato rychlá činnost umožňuje omezit velmi krátkodobá přepětí dříve, než se rozšíří k připojeným zařízením za ochranou.

LED indikátor stavu

Reference 77705211 obsahuje vizuální signalizaci pomocí LED pro snadnou kontrolu stavu ochranného prvku při inspekci a údržbě.

Tuto verzi nelze zaměňovat s referencí 77705212, která odpovídá ekvivalentnímu modelu s dálkovou signalizací.

Monoblokové provedení 2 modulů DIN

Cirprotec CS2-15/230 používá monoblokovou konstrukci a zabírá 2 moduly na DIN liště. Jeho rozměry jsou přibližně 36 mm na šířku, 90 mm na výšku a 58 mm do hloubky.

Tento kompaktní formát usnadňuje integraci do rozvaděčů, kde je omezený prostor.

Svorky pro vodiče až 35 mm²

Svorky umožňují následující průřezy:

• Plný vodič: 6 až 35 mm².
• Ohebný vodič: 6 až 25 mm².
• Utahovací moment: 4 Nm.

Definitivní průřez vodičů musí být stanoven podle návrhu instalace a platných předpisů.

Ochrana IP20 a samozhášecí kryt

Zařízení má stupeň krytí IP20 a je určeno pro montáž uvnitř rozvaděčů nebo vhodných krytů.

Izolační kryt je vyroben z polykarbonátu zesíleného skelným vláknem, PC+FV, v šedé barvě RAL 7035, s klasifikací hořlavosti UL94 V-0.

Široký teplotní rozsah

Cirprotec uvádí provozní teplotní rozsah od -40 do +85 °C a přípustnou relativní vlhkost 5 až 95 %.

Aplikace Cirprotec CS2-15/230

• Jednofázové elektrické rozvaděče.
• Domy a obytné budovy.
• Komerční prostory.
• Kanceláře.
• Instalace v terciárním sektoru.
• Kompatibilní průmyslové instalace.
• Ochrana elektrických a elektronických zařízení.
• Sítě TT a TNS.
• Druhý stupeň ochrany za ochranou typu 1.
• První stupeň v instalacích, které nejsou přímo vystaveny blesku, pokud to konfigurace umožňuje.

Technické vlastnosti Cirprotec 77705211

• Značka: Cirprotec.
• Reference: 77705211.
• Model: CS2-15/230.
• Řada: CS 15.
• Typ: ochrana proti přechodným přepětím.
• Klasifikace EN: Typ 2.
• Klasifikace IEC: Třída II.
• Vnitřní konfigurace: 1+1.
• Počet pólů: 2.
• Použití: jednofázová síť.
• Konfigurace sítě: TT a TNS.
• Režimy ochrany: L-N / N-PE.
• Jmenovité napětí Un: 230 V AC.
• Frekvence: 50-60 Hz.
• Uc L-N: 275 V AC.
• Uc N-PE: 275 V AC.
• Jmenovitý výbojový proud In: 5 kA, vlna 8/20 µs.
• Maximální výbojový proud Imax: 15 kA, vlna 8/20 µs.
• Up L-N: ≤1,2 kV.
• Up N-PE: ≤1,5 kV.
• Zkratová odolnost Isccr: 10 kA.
• Maximální předřazená pojistka: 63 A gG.
• Doba odezvy L-N: ≤25 ns.
• Doba odezvy N-PE: ≤100 ns.
• Signalizace stavu: LED.
• Dálková signalizace: ne u této reference.
• Provedení: monoblok.
• Počet modulů: 2.
• Montáž: DIN lišta.
• Šířka: přibližně 36 mm.
• Výška: přibližně 90 mm.
• Hloubka: přibližně 58 mm.
• Čistá hmotnost: 0,118 kg.
• Stupeň krytí: IP20.
• Izolační materiál: PC+FV.
• Barva: šedá RAL 7035.
• Hořlavost: UL94 V-0.
• Plný vodič: 6-35 mm².
• Ohebný vodič: 6-25 mm².
• Utahovací moment: 4 Nm.
• Provozní teplota: -40 až +85 °C.
• Relativní vlhkost: 5-95 %.
• Normy: IEC 61643-11 a EN 61643-11.

Kompaktní ochrana typu 2 pro jednofázové sítě

Cirprotec CS2-15/230 kombinuje konfiguraci 1+1, Imax 15 kA, In 5 kA a úrovně ochrany až ≤1,2 kV mezi fází a nulovým vodičem v monoblokovém provedení o pouhých 2 modulech DIN. Je zvláště vhodný pro ochranu rozvaděčů před přechodnými přepětími v sítích TT a TNS.

Jeho LED indikátor, zkratová odolnost Isccr 10 kA, široký teplotní rozsah a svorky pro vodiče až 35 mm² usnadňují integraci do rezidenčních, komerčních i profesionálních instalací.

Důležité: toto zařízení chrání výhradně proti přechodným přepětím. Neobsahuje ochranu proti trvalým přepětím ani nenahrazuje jističe nebo proudové chrániče potřebné v instalaci.
