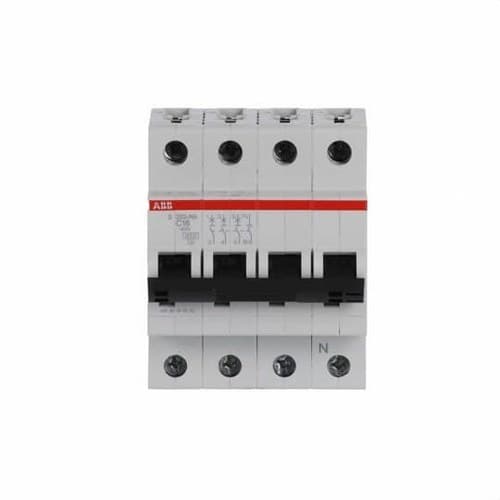

Magnetotermický spínač S203-C16NA 3P+N 16A Křivka C 10kA

Jistič ABB S203-C16NA, reference 2CDS253103R0164, je modulární přístroj řady System pro M compact S200 určený k ochraně třífázových obvodů s nulovým vodičem proti přetížení a zkratům. Má konfiguraci 3P+N, jmenovitý proud 16 A a vypínací charakteristiku C, se třemi chráněnými póly a současně spínaným nulovým vodičem.

S203-C16NA kombinuje zpožděný tepelný vypínací mechanismus pro ochranu proti přetížení s elektromagnetickým rychlým vypínáním při zkratu. Jeho proudově omezující konstrukce, provedení 4 modulů a montáž na DIN lištu usnadňují integraci do rozvodných skříní v rezidenčních, komerčních i průmyslových instalacích.

Jistič 3P+N 16 A

ABB S203-C16NA má celkem čtyři póly: tři chráněné póly a jeden pól nulového vodiče, který se připojuje a odpojuje společně s fázemi. Tato konfigurace je zvláště vhodná pro třífázové obvody s nulovým vodičem, kde je vyžadováno současné odpojení všech aktivních vodičů.

Jmenovitý proud je 16 A a nulový vodič je umístěn na pravé straně přístroje.

Vypínací charakteristika C

Vypínací charakteristika C je široce používána v elektrických rozvodech a v obvodech se zátěžemi, které mohou vykazovat mírné rozběhové proudy.

Tepelný mechanismus působí při přetížení trvajícím po určitou dobu, zatímco elektromagnetická spoušť zajišťuje rychlou reakci při vysokých zkratových proudech.

Vypínací schopnost 6 kA podle IEC/EN 60898-1

Podle IEC/EN 60898-1 uvádí ABB pro S203-C16NA jmenovitou zkratovou vypínací schopnost Icn 6 kA při 400 V AC. Tento údaj se běžně používá při specifikaci jističe podle normy pro jističe pro domovní a podobné instalace.

10 kA Icu podle IEC/EN 60947-2 při 400 V

Pokud je přístroj posuzován podle IEC/EN 60947-2, ABB uvádí mezní vypínací schopnost Icu 10 kA při 400 V AC. Z tohoto důvodu může být model v obchodní nabídce označován jako jistič 10 kA.

Hodnoty zveřejněné ABB podle IEC/EN 60947-2 jsou:

• Icu při 230 V AC: 20 kA.
• Icu při 400 V AC: 10 kA.
• Icu při 440 V AC: 10 kA.
• Ics při 230 V AC: 15 kA.
• Ics při 400 V AC: 7,5 kA.
• Ics při 440 V AC: 7,5 kA.

Při uvádění vypínací schopnosti S203-C16NA je proto vhodné vždy specifikovat také referenční normu: 6 kA Icn podle IEC/EN 60898-1 nebo 10 kA Icu při 400 V podle IEC/EN 60947-2.

Ochrana proti přetížení a zkratu

Jistič integruje dva doplňkové vypínací mechanismy:

• Tepelné vypnutí: chrání vodiče před trvalým přetížením.
• Elektromagnetické vypnutí: reaguje rychle při zkratových proudech.

Tato kombinace umožňuje použít S203-C16NA jako hlavní ochranu obvodů v rámci limitů stanovených jeho elektrickými vlastnostmi a návrhem instalace.

Třída omezení energie 3

ABB S203-C16NA patří do třídy omezení energie 3. Jističe řady S200 jsou proudově omezující přístroje, navržené tak, aby při vypnutí omezily energii procházející při zkratu.

400 V AC podle IEC/EN 60898-1

Jmenovité provozní napětí podle IEC/EN 60898-1 je 400 V AC. Podle IEC/EN 60947-2 dosahuje jmenovité provozní napětí 440 V AC.

Jmenovité izolační napětí Ui je 440 V a impulzní výdržné napětí Uimp je 4 kV. Jmenovitá frekvence je 50/60 Hz.

4 moduly DIN

S203-C16NA zabírá v rozvaděči 4 moduly. Jeho přibližné rozměry jsou 70 mm na šířku, 88 mm na výšku a 69 mm do hloubky.

Je připraven pro montáž na DIN lišty TH35-7,5 a TH35-15 podle IEC 60715 a lze jej instalovat v různých polohách podle potřeb rozvaděče.

Velkokapacitní připojovací svorky

Hlavní svorky umožňují různé průřezy vodičů podle typu použitého kabelu:

• Plný vodič: 0,75 až 35 mm².
• Vícežilový/pohyblivý vodič: 0,75 až 25 mm².
• Pohyblivý vodič s dutinkou: 0,75 až 25 mm².
• Připojení pomocí hřebenu: až 10 mm².

Specifikovaný utahovací moment svorek je 2,8 Nm při použití šroubováku Pozidriv 2.

Indikátor polohy kontaktů

Přístroj je vybaven vizuální indikací polohy kontaktů, která usnadňuje kontrolu stavu jističe při obsluze nebo údržbě:

• Červená: kontakty zavřené / ON.
• Zelená: kontakty otevřené / OFF.

Ochrana IP20

Jistič má stupeň krytí IP20 jako samostatný přístroj. Po instalaci do vhodné skříně s krytem může dosáhnout úrovně ochrany celku podle návrhu výrobce a rozvaděče.

Provozní teplota -25 až +55 °C

ABB stanovuje rozsah okolní provozní teploty od -25 do +55 °C s referenční okolní teplotou 30 °C. Pro skladování je uveden rozsah od -40 do +70 °C.

Kategorie přepětí III

S203-C16NA je zařazen do kategorie přepětí III a stupně znečištění 3. Jeho impulzní výdržné napětí Uimp je 4 kV.

Elektrická životnost

Technická dokumentace výrobce uvádí elektrickou životnost až 20 000 spínacích cyklů za stanovených podmínek. Tato životnost je určena pro spolehlivý provoz v profesionálních rozvodných skříních.

Kompatibilita s příslušenstvím System pro M compact

Jistič patří do rodiny ABB System pro M compact a umožňuje doplnění různých kompatibilních příslušenství řady, jako jsou pomocné kontakty, signalizační kontakty a další pomocná zařízení.

ABB navíc nabízí spodní pomocné kontakty, které umožňují rozšířit signalizační funkce při menší šířce zabrané v rozvaděči. Příslušenství je nutné zvolit samostatně a není součástí jističe, pokud není výslovně uvedeno jinak.

Použití ABB S203-C16NA

• Třífázové rozvaděče s nulovým vodičem.
• Instalace v terciárním sektoru.
• Průmyslové instalace.
• Rozvodné skříně.
• Třífázové obvody 16 A.
• Komerční instalace.
• Stroje a kompatibilní pomocné rozvaděče.
• Ochrana vedení proti přetížení a zkratu.

Technické vlastnosti ABB S203-C16NA

• Značka: ABB.
• Reference: 2CDS253103R0164.
• Model: S203-C16NA.
• Řada: System pro M compact S200.
• Typ: automatický jistič.
• Konfigurace: 3P+N.
• Celkový počet pólů: 4.
• Chráněné póly: 3.
• Spínaný nulový vodič: ano.
• Poloha nulového vodiče: vpravo.
• Jmenovitý proud In: 16 A.
• Vypínací charakteristika: C.
• Vypínací schopnost Icn podle IEC/EN 60898-1 při 400 V: 6 kA.
• Mezní vypínací schopnost Icu podle IEC/EN 60947-2 při 400 V: 10 kA.
• Icu podle IEC/EN 60947-2 při 230 V: 20 kA.
• Icu podle IEC/EN 60947-2 při 440 V: 10 kA.
• Ics podle IEC/EN 60947-2 při 400 V: 7,5 kA.
• Třída omezení energie: 3.
• Jmenovité napětí podle IEC/EN 60898-1: 400 V AC.
• Jmenovité napětí podle IEC/EN 60947-2: až 440 V AC.
• Izolační napětí Ui: 440 V.
• Impulzní výdržné napětí Uimp: 4 kV.
• Frekvence: 50/60 Hz.
• Kategorie přepětí: III.
• Stupeň znečištění: 3.
• Ochrana proti přetížení: tepelná.
• Ochrana proti zkratu: elektromagnetická.
• Stupeň krytí: IP20.
• Montáž: na DIN lištu 35 mm.
• Šířka: 4 moduly / 70 mm.
• Výška: 88 mm.
• Hloubka: 69 mm.
• Průřez plného vodiče: 0,75-35 mm².
• Průřez flexibilního vodiče: 0,75-25 mm².
• Utahovací moment: 2,8 Nm.
• Indikátor polohy: červená ON / zelená OFF.
• Provozní teplota: -25 až +55 °C.
• Skladovací teplota: -40 až +70 °C.
• Ztráty výkonu: 10 W za jmenovitých podmínek.
• Ztráty na pól: 2,5 W.
• Elektrická životnost: až 20 000 cyklů.
• Čistá hmotnost: přibližně 0,45 kg.
• GTIN/EAN: 4016779532471.
• Normy: IEC/EN 60898-1, IEC/EN 60947-2 a UL 1077.

Modulární ochrana ABB pro třífázové obvody s nulovým vodičem

ABB S203-C16NA kombinuje konfiguraci 3P+N, jmenovitý proud 16 A a charakteristiku C v kompaktním přístroji o 4 modulech. Jeho tepelné a elektromagnetické mechanismy poskytují ochranu proti přetížení a zkratu, zatímco nulový vodič se spíná současně se třemi fázemi.

Jeho vypínací schopnost 6 kA Icn podle IEC/EN 60898-1 a 10 kA Icu při 400 V podle IEC/EN 60947-2, spolu s třídou omezení 3 a kompatibilitou s příslušenstvím System pro M compact, umožňují použití v široké škále rozvodných skříní v rezidenčním, terciárním i průmyslovém prostředí.

Důležité: hodnota 10 kA běžně uváděná pro tento jistič odpovídá mezní vypínací schopnosti Icu při 400 V podle IEC/EN 60947-2. Podle IEC/EN 60898-1 ABB uvádí jmenovitou vypínací schopnost Icn 6 kA při 400 V.
