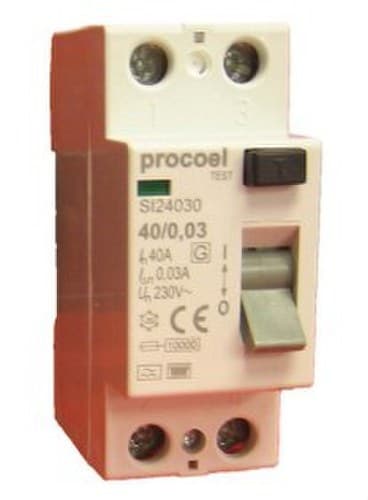

Superimunizovaný diferenciál 2P 40A 300mA

Superimunní proudový chránič Procoel SI240300 je 2pólové zařízení s jmenovitým proudem 40 A a reziduálním proudem 300 mA, určené k ochraně elektrických instalací před reziduálními poruchovými proudy. Technologie třídy F poskytuje vysokou odolnost proti nežádoucímu vybavení a umožňuje detekci reziduálních proudů s komponentami různých frekvencí, takže je obzvláště vhodný pro obvody s frekvenčními měniči, inverterovou klimatizací, počítačovou technikou a dalšími elektronickými zátěžemi.

SI240300 má podmíněnou vypínací schopnost 10 kA, elektromechanické provedení, stupeň krytí IP20 a připojení pro vodiče až do 35 mm². Jeho dvoupólové provedení je určeno pro jednofázové instalace a nulový vodič je umístěn na levé straně.

Superimunní proudový chránič třídy F

Třída F rozšiřuje možnosti detekce reziduálních proudů v moderních instalacích s výkonovou elektronikou. Kromě sinusových střídavých proudů a průběhů pokrytých proudovými chrániči třídy A může reagovat i na reziduální proudy složené z více frekvencí.

Procoel u této řady uvádí schopnost detekce smíšených reziduálních proudů až do 1 kHz, což je zvláště užitečné v instalacích s nelineárními zátěžemi a elektronickými zařízeními.

Vysoká odolnost proti nežádoucímu vybavení

Superimunní konstrukce SI240300 zvyšuje odolnost vůči rušením, která mohou způsobovat nechtěné odpojení u běžných proudových chráničů.

Tato vlastnost je zvláště přínosná v instalacích, kde se vyskytují harmonické, elektronické filtry, měniče nebo inverterová zařízení a kde je cílem omezit zbytečné přerušování dodávky.

Reziduální proud 300 mA

Jmenovitý reziduální proud IΔn je 300 mA. Tato citlivost se běžně používá v obvodech, kde je vyžadována ochrana proti poruchám izolace s vyšší prahovou hodnotou než u vysoce citlivých chráničů 30 mA.

Volba citlivosti musí být provedena podle elektrického schématu, ochranných prvků instalovaných před i za chráničem a podle legislativních požadavků daného obvodu.

2 póly pro jednofázové instalace

SI240300 má 2 póly a je určen k přerušení aktivních vodičů jednofázové instalace. Nulový vodič je umístěn na levé straně přístroje, což je nutné při zapojení respektovat.

Jmenovitý proud 40 A

Jmenovitý proud proudového chrániče je 40 A. Jelikož se jedná o chránič bez vestavěné ochrany proti nadproudu, musí být koordinován s vhodnými jističo-odpínači pro ochranu obvodu proti přetížení a zkratu.

Podmíněná vypínací schopnost 10 kA

Procoel uvádí podmíněnou vypínací schopnost 10 kA v souladu s podmínkami stanovenými příslušnou normou pro proudové chrániče.

Koordinace s ochranami proti nadproudu musí být provedena podle vlastností instalace a pokynů výrobce.

Detekce svodových proudů až do 1 kHz

Jednou z hlavních vlastností chrániče třídy F je schopnost reagovat na reziduální proudy obsahující různé frekvence, typické pro elektronická zařízení a měniče.

SI240300 dokáže detekovat střídavé proudy, pulzující proudy se stejnosměrnou složkou a smíšené reziduální proudy až do 1 kHz.

Odolnost vůči přechodovým impulzům

Řada SI nabízí vysokou odolnost vůči přechodovým proudům. U tohoto modelu je specifikována odolnost vůči impulzům s průběhem 8/20 µs až do 3 kA.

Tato vlastnost přispívá ke snížení nežádoucího vybavování způsobeného určitými krátkodobými přechodovými rušeními.

Elektromechanické provedení

Procoel SI240300 využívá elektromechanický princip činnosti. Funkce detekce, vyhodnocení a diferenciálního vypnutí nezávisí na pomocné elektronice napájené z externího zdroje.

Tato konstrukce pomáhá zachovat funkci chrániče i při změnách napájecího napětí v mezích stanovených výrobcem.

Obzvláště vhodný pro elektronické zátěže

Technologie třídy F činí ze SI240300 obzvláště vhodnou volbu pro obvody se zařízeními, která mohou vytvářet zkreslené nebo vysokofrekvenční reziduální proudy.

• Inverterové klimatizační jednotky.
• Frekvenční měniče a konvertory.
• Čerpadla s elektronickou regulací.
• Počítačová technika.
• Spínané napájecí zdroje.
• Domácí spotřebiče s elektronickou regulací otáček.
• Průmyslová zařízení s výkonovou elektronikou.
• Terciární instalace s mnoha elektronickými zátěžemi.

Připojení vodičem nebo hřebenem

Proudový chránič umožňuje připojení měděnými vodiči až do 35 mm² a podporuje použití kompatibilních rozvodných hřebenů typu PIN.

Tato vlastnost usnadňuje jeho integraci s dalšími modulárními přístroji v rozvaděči.

Mechanický indikátor polohy

SI240300 je vybaven vizuální signalizací pro rychlou kontrolu polohy kontaktů:

• Červená: kontakty zavřené, poloha ON.
• Zelená: kontakty otevřené, poloha OFF.

Modulární provedení pro DIN lištu

Chránič se instaluje na DIN lištu a má přibližné rozměry 85 mm na výšku, 58 mm do hloubky a 35 mm na šířku, což odpovídá kompaktnímu provedení 2 modulů.

Lze jej instalovat ve svislé i vodorovné poloze podle potřeb rozložení v rozvaděči.

Krytí IP20

SI240300 má stupeň krytí IP20 a je určen k instalaci do rozvaděčů nebo vhodných krytů, které zajišťují potřebnou ochranu proti vlivům prostředí a dotyku.

Platné normy

Řada je vyráběna v souladu s IEC/EN 61008-1 pro proudové chrániče bez vestavěné ochrany proti nadproudu. Pro specifické vlastnosti třídy F technická dokumentace rovněž odkazuje na EN 62423.

Technické vlastnosti Procoel SI240300

• Značka: Procoel / Hyundai Electric.
• Označení: SI240300.
• Typ: superimunní proudový chránič.
• Třída: F.
• Počet pólů: 2P.
• Použití: jednofázová instalace.
• Poloha nulového vodiče: vlevo.
• Jmenovitý proud: 40 A.
• Reziduální proud IΔn: 300 mA / 0,3 A.
• Jmenovité napětí: 230/400 V AC.
• Podmíněná vypínací schopnost: 10 kA.
• Provedení: elektromechanické.
• Detekce frekvencí: až do 1 kHz.
• Odolnost vůči impulzům 8/20 µs: až 3 kA.
• Stejnosměrné proudy nízké hodnoty, které neovlivňují chování: až 10 mA.
• Připojovací kapacita: vodiče 1 až 35 mm².
• Kompatibilní s hřebenem typu PIN: ano.
• Indikátor polohy: červená ON / zelená OFF.
• Stupeň krytí: IP20.
• Montáž: DIN lišta.
• Šířka: 35 mm.
• Přibližné rozměry: 85 x 58 x 35 mm.
• Poloha instalace: svislá nebo vodorovná.
• Pomocné kontakty: ne.
• Uvedená elektrická/mechanická životnost: minimálně 2000 sepnutí.
• Normy: IEC/EN 61008-1 a EN 62423 pro vlastnosti třídy F.
• Označení: CE.

Diferenciální ochrana pro instalace s elektronikou

Procoel SI240300 kombinuje jmenovitý proud 40 A a citlivost 300 mA s vlastnostmi odolnosti a detekce proudového chrániče třídy F. Jeho schopnost rozpoznat smíšené reziduální proudy až do 1 kHz umožňuje použití v instalacích s vysokým podílem elektronických zařízení.

Podmíněná vypínací schopnost 10 kA, odolnost vůči impulzům až 3 kA, svorky pro vodiče až 35 mm² a provedení 2 modulů doplňují řešení určené pro kompatibilní domácí, komerční i průmyslové instalace.

Důležité: SI240300 je proudový chránič a neobsahuje jističovou ochranu proti přetížení nebo zkratu. Jeho citlivost 300 mA navíc nelze zaměňovat s doplňkovou ochranou vysoké citlivosti 30 mA vyžadovanou v některých obvodech. Výběr a instalace musí být provedeny v souladu s platnými předpisy a konkrétními vlastnostmi instalace.
