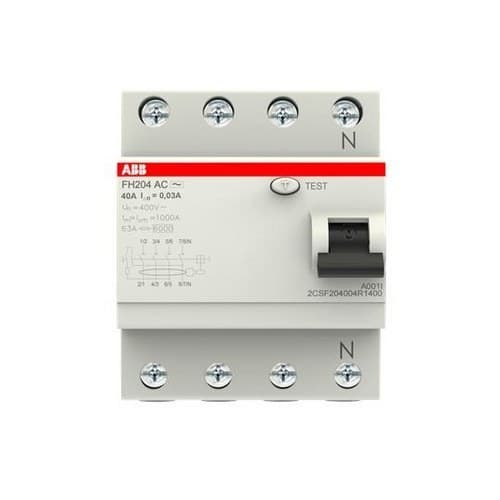

Jistič diferenciální 4P 40A Třída AC 30mA

Jističový proudový chránič ABB FH204 AC-40/0,03, reference 2CSF204004R1400, je čtyřpólové proudové chráničové zařízení řady FH200 určené k ochraně osob a instalací před zemními poruchovými proudy. Má 4 póly, jmenovitý proud 40 A a citlivost 30 mA, takže je zvláště vhodný pro rozvaděče v bytových a terciárních instalacích.

Tento model je třídy AC a s okamžitým vybavením, takže je připraven detekovat sinusové střídavé reziduální proudy. Citlivost 30 mA umožňuje poskytovat doplňkovou proudovou ochranu v elektrických instalacích, vždy jako součást správně dimenzovaného a podle platných předpisů chráněného systému.

Hlavní vlastnosti proudového chrániče ABB FH204 AC

• Značka: ABB.
• Řada: FH200.
• Model: FH204 AC-40/0,03.
• Reference: 2CSF204004R1400.
• Typ: proudový chránič RCCB.
• Počet pólů: 4.
• Jmenovitý proud: 40 A.
• Citlivost chrániče: 30 mA.
• Třída: AC.
• Funkce: okamžitá.
• Jmenovité napětí: 230/400 V AC.
• Izolační napětí Ui: 500 V.
• Impulsní výdržné napětí Uimp: 4 kV.
• Frekvence: 50/60 Hz.
• Montáž: na DIN lištu.
• Šířka: 4 moduly.
• Stupeň krytí svorek: IP2X.
• Norma: IEC/EN 61008.

Proudová ochrana 30 mA

ABB FH204 AC obsahuje jmenovitý reziduální proud 30 mA. Když detekuje rozdíl mezi proudem vstupujícím a vracejícím se aktivními vodiči vyšší než stanovený práh, zařízení odpojí obvod, aby omezilo rizika spojená s únikem proudu do země.

Citlivost 30 mA se běžně používá jako doplňková ochrana proti úrazu elektrickým proudem v nízkonapěťových instalacích. Chránič musí být součástí správně navržené instalace a nenahrazuje specifické ochrany proti přetížení a zkratu.

Třída AC pro střídavé reziduální proudy

Tento model patří do třídy AC. Je navržen pro detekci sinusových střídavých reziduálních proudů a je určen pro obvody a spotřebiče kompatibilní s tímto typem proudové ochrany.

Volba třídy chrániče musí vycházet z vlastností připojených zařízení a požadavků instalace. Pokud zátěže mohou vytvářet pulzující stejnosměrné složky nebo jiné formy reziduálního proudu, je nutné ověřit, zda není vhodné použít jiný typ chrániče.

Čtyřpólové provedení pro třífázové instalace

FH204 AC-40/0,03 má 4 póly, což umožňuje společné odpojení aktivních vodičů v instalacích kompatibilních s jeho konfigurací. Toto provedení je zvláště vhodné pro třífázové rozvaděče s nulovým vodičem v domácnostech, komerčních prostorách a dalších nízkonapěťových instalacích.

Jeho provozní napětí je 230/400 V AC, s izolačním napětím 500 V a impulzním výdržným napětím 4 kV.

Jmenovitý proud 40 A

Chránič umožňuje jmenovitý proud In 40 A. Tato hodnota určuje proud, který může zařízením trvale procházet za podmínek specifikovaných společností ABB.

Jelikož se jedná o RCCB, jeho hlavní funkcí je proudová ochrana a neobsahuje nadproudovou ochranu proti přetížení nebo zkratu. Instalace musí být vybavena odpovídajícími ochrannými prvky proti nadproudu, správně koordinovanými s chráničem.

Ochrana proti zkratu pomocí nadřazeného zařízení

ABB pro proudové chrániče řady FH200 uvádí podmíněnou odolnost proti zkratu až 6 kA při použití pojistky gL 63 A předřazeně. Technická dokumentace produktu navíc uvádí jmenovitou provozní zkratovou schopnost 1 kA.

Koordinace s předřazeným ochranným zařízením musí být provedena podle tabulek, pokynů výrobce a norem dané instalace.

Odolnost proti nežádoucímu vybavení

Řada FH200 třídy AC od ABB vykazuje odolnost vůči přechodovým proudům až 250 A s průběhem 8/20 µs. Tato vlastnost pomáhá omezit nežádoucí vybavení způsobené určitými přechodnými rušeními v rámci podmínek definovaných výrobcem.

Montáž na DIN lištu a formát 4 modulů

ABB FH204 AC je určen pro instalaci na DIN lištu v modulárních rozvaděčích. Zabírá 4 moduly po 17,5 mm, což odpovídá přibližné šířce 70 mm, a usnadňuje jeho integraci spolu s jističem a dalšími ochrannými a ovládacími prvky.

Jeho přibližné rozměry jsou 70 mm na šířku, 85 mm na výšku a 69 mm do hloubky. Uvedená montážní hloubka je 69 mm.

Svorky s krytím IP2X

Svorky mají stupeň krytí IP2X. Připojovací systém umožňuje vodiče až do 25 mm² na hlavní svorce, podle konfigurace a typu vodiče specifikovaného společností ABB.

Technický průvodce ABB uvádí připojení pomocí obousměrné válcové svorky, určené pro flexibilní nebo pevné vodiče.

Použití proudového chrániče ABB FH204 AC-40/0,03

Řada FH200 je určena především pro bytové a terciární instalace. Tato čtyřpólová verze může být použita v rozvaděčích, které vyžadují proudovou ochranu 30 mA a jmenovitý proud až 40 A, pokud je třída AC kompatibilní s připojenými zátěžemi.

• Rozvaděče v bytech a domech.
• Třífázové instalace s nulovým vodičem.
• Obchodní prostory a kanceláře.
• Podružné rozvodné rozvaděče.
• Instalace v bytovém a terciárním sektoru.
• Obvody kompatibilní s proudovou ochranou třídy AC.

Technické údaje ABB FH204 AC-40/0,03

• Výrobce: ABB.
• Rodina: FH200.
• Model: FH204 AC-40/0,03.
• Výrobní reference: 2CSF204004R1400.
• EAN: 8012542894001.
• Typ zařízení: RCCB - proudový chránič.
• Póly: 4.
• Jmenovitý proud In: 40 A.
• Jmenovitý reziduální proud IΔn: 30 mA.
• Typ reziduálního proudu: AC.
• Spínání: okamžité.
• Jmenovité napětí: 230/400 V AC.
• Jmenovité izolační napětí Ui: 500 V.
• Impulsní výdržné napětí Uimp: 4 kV.
• Jmenovitá frekvence: 50/60 Hz.
• Jmenovitá zkratová provozní schopnost: 1 kA.
• Maximální rázový proud: 0,25 kA.
• Podmíněná zkratová odolnost: až 6 kA s pojistkou gL 63 A předřazeně podle ABB.
• Montáž: na DIN lištu.
• Počet modulů: 4.
• Šířka: 70 mm.
• Výška: 85 mm.
• Hloubka: 69 mm.
• Stupeň krytí: IP2X.
• Maximální průřez vodiče: až 25 mm².
• Norma: IEC/EN 61008.

Čtyřpólový proudový chránič pro rozvaděče

ABB FH204 AC-40/0,03 nabízí řešení proudové ochrany pro rozvaděče, které vyžadují 4 póly, 40 A a citlivost 30 mA. Jeho modulární formát, montáž na DIN lištu a konstrukce pro bytové a terciární aplikace usnadňují integraci do nízkonapěťových rozvodných rozvaděčů.

Pro zajištění správné ochrany musí být tento proudový chránič instalován spolu s potřebnými nadproudovými ochrannými zařízeními a zvolen podle vlastností sítě, připojených zátěží a platných elektrotechnických norem.
