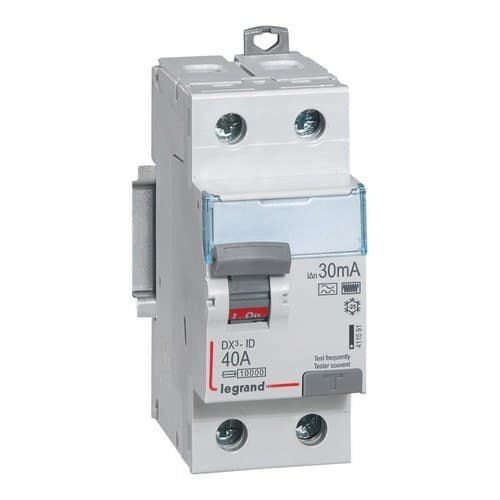

DX3 Diferenciál 2P 40A 30mA Třída HPI

Proudový chránič Legrand DX³ 411591 je navržen tak, aby chránil osoby před elektrickými riziky spojenými s poruchovými proudy do země. Má 2 póly, jmenovitý proud 40 ampérů, jmenovitou citlivost 30 miliampérů a jmenovité napětí 230 voltů střídavého proudu.

Tento model patří do řady vysoce odolných chráničů Legrand HPI, které jsou výrobcem aktuálně označovány jako typ F. Jeho konstrukce poskytuje vyšší odolnost proti nežádoucímu vybavení způsobenému elektrickým rušením a zároveň umožňuje detekovat různé formy reziduálního proudu.

Typ F HPI se zvýšenou odolností proti rušení

Legrand 411591 je speciálně určen pro instalace, kde mohou vznikat poruchy schopné vyvolat nežádoucí vybavení běžných proudových chráničů.

Typ F umožňuje detekovat střídavé reziduální proudy, pulzující stejnosměrné proudy a reziduální proudy vysoké frekvence, a poskytuje tak ochranu přizpůsobenou instalacím s elektronickými zařízeními a zátěžemi s výkonovou elektronikou.

Navíc jeho zvýšená odolnost proti nežádoucímu vybavení přispívá k zachování provozní kontinuity v instalacích vystavených určitým elektrickým rušením.

Citlivost 30 miliampérů

Chránič má jmenovitý reziduální proud 30 miliampérů, což je hodnota běžně používaná pro doplňkovou ochranu osob před rizikem úrazu elektrickým proudem při poruchových proudech.

Zařízení nepřetržitě sleduje rovnováhu mezi proudem vstupujícím a vystupujícím z obvodu. Jakmile detekuje reziduální proud vyšší než stanovený práh, dojde k odpojení obvodu.

Kromě přispění k ochraně před dotykem elektrickým proudem chránič pomáhá snižovat rizika spojená s trvalými poruchovými proudy do země, které by mohly způsobit zahřívání nebo požár.

2pólový proudový chránič 40 ampérů

Reference 411591 má dvoupólové provedení se 2 póly pro instalace 230 voltů a umožňuje jmenovitý proud až 40 ampérů.

Jeho provedení umožňuje současné odpojení vodičů připojených k chráněnému obvodu, což usnadňuje odpojení instalace při vzniku úniku nebo při údržbě.

Důležité: chránič bez ochrany proti nadproudu

Legrand DX³ 411591 je proudový chránič bez integrované ochrany proti nadproudu. Jeho hlavní funkcí je detekce poruchových proudů do země.

Z tohoto důvodu musí být kombinován s vhodnými ochrannými prvky proti přetížení a zkratu, například s odpovídajícím jističem správně dimenzovaným pro danou instalaci.

Zkratová odolnost 10 kiloampérů

Zařízení má zkratovou odolnost 10 kiloampérů a odolnost proti rázovému proudu 3 kiloampéry podle technických specifikací uvedených společností Legrand.

Jeho jmenovité izolační napětí je 250 voltů a impulzní výdržné napětí dosahuje 4 kilovoltů.

Modulární provedení pro lištu DIN

Chránič je určen pro instalaci na lištu DIN v rozvaděčích a zabírá 2 moduly. Je vybaven upevněním v horní i dolní části pro snadnou montáž a demontáž na lištu.

Jeho instalační hloubka je 44 milimetrů, s přibližnými rozměry 35,6 milimetru na šířku, 94,8 milimetru na výšku a 77,8 milimetru do hloubky.

Připojení pomocí šroubových svorek

Legrand 411591 používá šroubové připojovací svorky. Napájení se připojuje přes horní svorky a zátěž přes spodní svorky.

Umožňuje připojení vícedrátových vodičů o průřezu 0,75 až 35 mm² a pevných vodičů o průřezu 0,75 až 50 mm², což usnadňuje jeho integraci do rozvaděčů s různými průřezy kabeláže.

Testovací tlačítko pro kontrolu chrániče

Zařízení je vybaveno testovacím tlačítkem, které umožňuje ověřit správnou funkci vypínacího mechanismu proudového chrániče. Legrand doporučuje toto tlačítko pravidelně používat ke kontrole funkce proudové ochrany.

Součástí je také štítek pro označení pro jasnou identifikaci obvodu a vizuální indikace polohy zapnuto a vypnuto na ovládací páčce.

Kompatibilní s příslušenstvím řady DX³

Proudový chránič umožňuje doplnění o kompatibilní pomocná zařízení řady Legrand DX³, což umožňuje rozšířit funkce signalizace, ovládání nebo řízení podle potřeb rozvaděče.

Technické vlastnosti Legrand 411591

• Značka: Legrand.
• Řada: DX³.
• Reference: 411591.
• EAN: 3245064115919.
• Typ produktu: proudový chránič.
• Klasifikace: typ F, HPI superodolný.
• Počet pólů: 2.
• Jmenovitý proud: 40 ampérů.
• Jmenovitá citlivost: 30 miliampérů.
• Jmenovité napětí: 230 voltů.
• Typ napětí: střídavý proud.
• Frekvence: 50 hertzů.
• Zkratová odolnost: 10 kiloampérů.
• Odolnost proti rázovému proudu: 3 kiloampéry.
• Jmenovité izolační napětí: 250 voltů.
• Impulzní výdržné napětí: 4 kilovolty.
• Selektivní ochrana: ne.
• Krátkodobé zpoždění: ano.
• Počet modulů: 2.
• Montáž: lišta DIN.
• Instalační hloubka: 44 milimetrů.
• Šířka: 35,6 milimetru.
• Výška: 94,8 milimetru.
• Celková hloubka: 77,8 milimetru.
• Krytí: IP20.
• Odolnost proti nárazu: IK04.
• Stupeň znečištění: 2.
• Provozní teplota: mezi -25 a 60 °C.
• Skladovací teplota: mezi -40 a 70 °C.
• Průřez pro vícedrátový vodič: mezi 0,75 a 35 mm².
• Průřez pro pevný vodič: mezi 0,75 a 50 mm².
• Typ připojení: šroubové svorky.
• Barva: šedá RAL 7035.
• Testovací tlačítko: ano.
• Kompatibilní s pomocnými zařízeními: ano.

Superodolný proudový chránič pro instalace s elektronickými zařízeními

Legrand DX³ 411591 kombinuje citlivost 30 miliampérů s technologií typ F HPI se zvýšenou odolností proti rušení, což z něj činí obzvláště vhodné řešení pro obvody, kde se nacházejí elektronická zařízení schopná vytvářet rušení nebo složitější reziduální proudy než u běžných zátěží.

Jeho 2modulové provedení, montáž na lištu DIN, jmenovitý proud 40 ampérů, testovací tlačítko a kompatibilita s příslušenstvím DX³ usnadňují integraci do bytových i komerčních rozvaděčů, které vyžadují proudovou ochranu s vyšší odolností proti nežádoucímu vybavení.
