Diferenciál DX3 2P 63A 30mA Třída AC

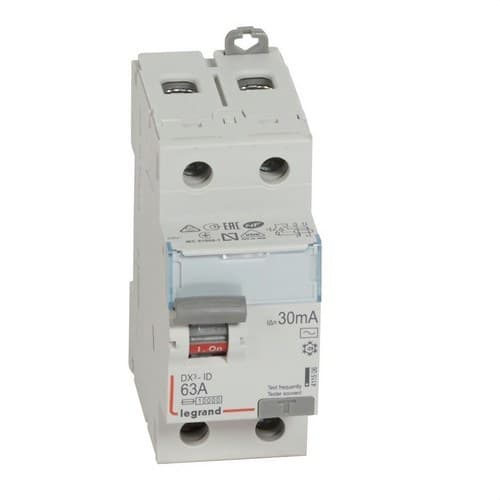

Proudový chránič Legrand DX³ 411506 je navržen pro detekci svodových proudů do země a odpojení obvodu, když dosáhnou nastavené prahové hodnoty. Má 2 póly, jmenovitý proud 63 ampérů, citlivost 30 miliampérů a technologii typu AC pro detekci sinusových střídavých reziduálních proudů.

S jmenovitým napětím 230 voltů střídavého proudu, provedením pouze 2 modulů a montáží na lištu DIN je tento chránič DX³ určen pro elektrické rozvaděče, kde je vyžadována vysoce proudová diferenciální ochrana v jednofázových obvodech.

Dvoupólový proudový chránič Legrand DX³ 63 A

Reference 411506 patří do řady proudových chráničů DX³ značky Legrand. Jeho konfigurace 2 pólů umožňuje společné odpojení vodičů obvodu, když zařízení detekuje reziduální proud vyšší než stanovená hodnota.

Jmenovitý proud 63 ampérů určuje proud, který může za normálních provozních podmínek procházet chráničem, při dodržení podmínek instalace a ochrany proti nadproudům definovaných pro daný obvod.

Citlivost 30 miliampérů

Legrand 411506 má jmenovitý rozdílový proud 30 miliampérů. Zařízení průběžně porovnává proud protékající aktivními vodiči a při zjištění nerovnováhy odpovídající svodu do země nad stanovený práh obvod rozepne.

Tato citlivost se používá jako doplňková diferenciální ochrana proti riziku spojenému s elektrickým dotykem a svodovými proudy, v rámci podmínek stanovených platnými instalačními předpisy.

Proudový chránič typu AC

Tento model patří do třídy AC. Proudové chrániče tohoto typu jsou určeny k detekci sinusových střídavých reziduálních proudů.

Volba typu chrániče musí být provedena s ohledem na připojené zátěže. U instalací s elektronickými zařízeními schopnými vytvářet jiné tvary reziduálního proudu mohou být nutné chrániče typu A, F, B nebo jiné specifické technologie.

Jmenovité napětí 230 voltů

Chránič je navržen pro jmenovité napětí 230 voltů střídavého proudu a frekvenci 50 hertzů.

Jeho jmenovité izolační napětí je 250 voltů a impulzní výdržné napětí dosahuje 4 kilovoltů.

Zkratová odolnost 10 kiloampérů

Legrand uvádí pro referenci 411506 zkratovou odolnost Icw 10 kiloampérů. Dále je uvedena odolnost proti rázovému proudu 0,25 kiloampéru.

Je důležité mít na paměti, že tento výrobek je proudový chránič a neobsahuje magnetotepelnou ochranu proti přetížení a zkratu. Musí být instalován společně s odpovídajícími ochrannými přístroji proti nadproudu pro daný obvod.

Diferenciální ochrana pro osoby i instalace

Proudový chránič je určen k detekci poruch izolace, které způsobují tok proudu do země. Když svod překročí jeho jmenovitou citlivost, mechanismus rozepne obvod a přeruší napájení.

Kromě přispění k ochraně před rizikem úrazu elektrickým proudem pomáhá detekce trvalých svodových proudů omezovat rizika vyplývající z poruch izolace v instalaci.

Kompaktní provedení 2 modulů

Legrand DX³ 411506 zabírá šířku odpovídající 2 modulům, což usnadňuje jeho integraci do rozvaděčů vedle jističů, stykačů a dalších modulárních přístrojů.

Je určen pro montáž na DIN lištu a má instalační hloubku 44 milimetrů.

Rozměry Legrand 411506

• Šířka: 35,6 milimetru.
• Výška: 94,8 milimetru.
• Hloubka: 77,8 milimetru.
• Instalační hloubka: 44 milimetrů.
• Počet modulů: 2.

Tyto rozměry umožňují přesně naplánovat potřebný prostor uvnitř rozvodného rozvaděče.

Šroubové svorky pro kabeláž velkého průřezu

Proudový chránič je vybaven připojovacími svorkami se šroubovým upevněním a umožňuje připojení jak vodičů, tak kompatibilních systémů přípojnic.

Legrand uvádí tyto připojovací možnosti:

• Ohebné nebo laněné vodiče: od 0,75 do 35 milimetrů čtverečních.
• Tuhe vodiče: od 0,75 do 50 milimetrů čtverečních.

Tato svorkovací kapacita usnadňuje integraci do instalací s vyššími proudy a různými průřezy vodičů.

Napájení shora nebo zdola

Reference 411506 umožňuje přívod elektrického napájení shora nebo zdola, což poskytuje flexibilitu při návrhu a zapojení rozvaděče.

Zařízení umožňuje připojení pomocí kabelu i kompatibilní přípojnice, což usnadňuje jeho kombinaci s dalšími modulárními komponenty řady Legrand.

Krytí IP20 a IK04

Chránič má po zapojení podle podmínek uvedených výrobcem stupeň krytí IP20.

Mechanická odolnost proti nárazům je IK04, zatímco čelní část poskytuje ochranu proti přímému dotyku vhodnou pro použití v řádně instalovaných elektrických rozvaděčích.

Široký rozsah provozní teploty

Legrand 411506 je připraven pro provoz při okolních teplotách v rozsahu -25 až 60 stupňů Celsia.

Pro skladování výrobce uvádí rozsah -40 až 70 stupňů Celsia. Výrobek má stupeň znečištění 2.

Kompatibilní s pomocnými přístroji DX³

Legrand uvádí, že tento proudový chránič lze kombinovat s kompatibilními pomocnými přístroji řady DX³, což umožňuje rozšířit možnosti ovládání, signalizace nebo spínání podle potřeb elektrického rozvaděče.

Součástí je také čelní prostor pro označení, který usnadňuje popis chráněného obvodu a následné kontrolní nebo údržbové práce.

V souladu s IEC/EN 61008-1

Proudový chránič Legrand DX³ 411506 je vyvinut v souladu s normou IEC/EN 61008-1, která se vztahuje na proudové chrániče bez vestavěné ochrany proti nadproudu.

Tato vlastnost potvrzuje, že jeho funkce je výhradně diferenciální a že musí být koordinován s odpovídající magnetotepelnou ochranou instalace.

Technické vlastnosti Legrand 411506

• Značka: Legrand.
• Řada: DX³.
• Reference: 411506.
• EAN: 3245064115063.
• Typ výrobku: proudový chránič.
• Typ reziduálního proudu: AC.
• Počet pólů: 2.
• Jmenovitý proud: 63 ampérů.
• Citlivost chrániče: 30 miliampérů.
• Jmenovité napětí: 230 voltů střídavého proudu.
• Frekvence: 50 hertzů.
• Zkratová odolnost Icw: 10 kiloampérů.
• Odolnost proti rázovému proudu: 0,25 kiloampéru.
• Jmenovité izolační napětí: 250 voltů.
• Impulzní výdržné napětí: 4 kilovolty.
• Selektivní ochrana: ne.
• Krátkodobé zpoždění: ne.
• Vestavěná magnetotepelná ochrana: ne.
• Montáž: DIN lišta.
• Počet modulů: 2.
• Instalační hloubka: 44 milimetrů.
• Šířka: 35,6 milimetru.
• Výška: 94,8 milimetru.
• Hloubka: 77,8 milimetru.
• Stupeň krytí: IP20.
• Odolnost proti nárazům: IK04.
• Stupeň znečištění: 2.
• Průřez pro ohebný nebo laněný vodič: od 0,75 do 35 milimetrů čtverečních.
• Průřez pro tuhý vodič: od 0,75 do 50 milimetrů čtverečních.
• Typ připojení: šroubová svorka, kabel a přípojnice.
• Směr napájení: shora nebo zdola.
• Provozní teplota: od -25 do 60 stupňů Celsia.
• Skladovací teplota: od -40 do 70 stupňů Celsia.
• Barva: šedá RAL 7035.
• Kompatibilní s pomocnými přístroji: ano.
• Norma: IEC/EN 61008-1.

Dvoupólový proudový chránič 63 A pro elektrické rozvaděče

Legrand DX³ 411506 kombinuje jmenovitý proud 63 ampérů, citlivost 30 miliampérů a detekci reziduálních proudů typu AC v kompaktním provedení 2 modulů.

Montáž na DIN lištu, zkratová odolnost Icw 10 kiloampérů, široký rozsah připojení a kompatibilita s pomocnými přístroji DX³ usnadňují jeho integraci do elektrických rozvaděčů, které vyžadují dvoupólovou diferenciální ochranu na 230 voltů.
