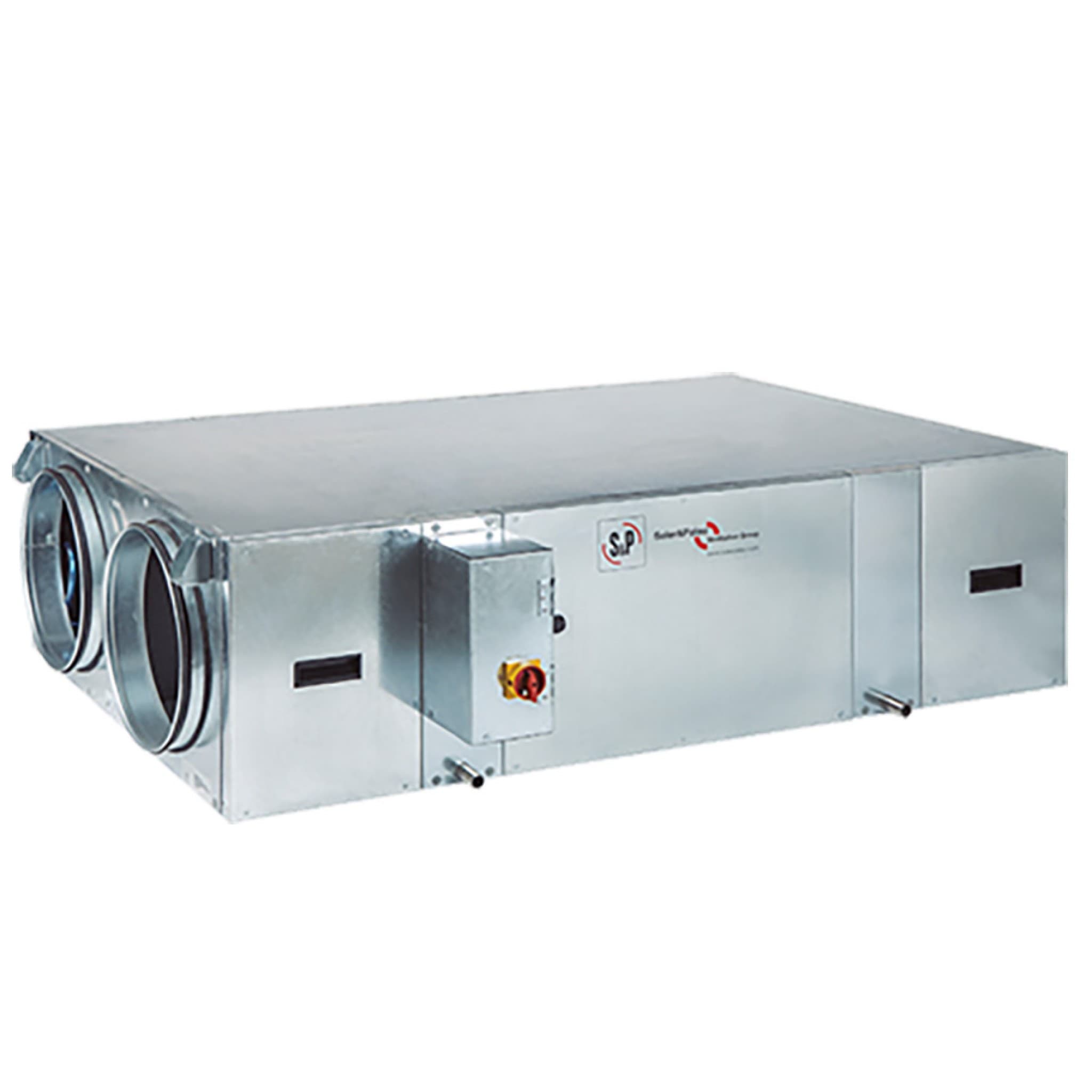

Vysoce účinný rekuperátor tepla S&P CAD-COMPACT 4500

Rekuperátor tepla S&P CAD-COMPACT 4500 ECOWATT, reference 5153140600, je vysoce účinná jednotka pro dvojité proudění vzduchu navržená pro obnovu vnitřního vzduchu a současné získávání značné části tepelné energie z odváděného vzduchu. Nabízí jmenovitý průtok 4.165 metrů krychlových za hodinu při 150 pascalech a je zvláště vhodný pro větrací instalace v obchodních prostorách, kancelářích, pohostinství, veřejných budovách, vzdělávacích centrech a dalších prostorech terciárního využití.

Reference odpovídá verzi CAD-COMPACT 4500 ECOWATT N8, vybavené deskovým protiproudým výměníkem tepla z hliníku, plug-fan ventilátory s EC motory, nezávislou filtrací na přívodu i odvodu, motorizovaným interním bypassem a předem zapojenými komponenty až do elektrického rozvaděče. Verze ECOWATT se dodává bez integrovaného řídicího systému, což umožňuje zvolit externě vhodnou regulační strategii pro každý projekt.

Rekuperátor tepla S&P CAD-COMPACT 4500 ECOWATT

CAD-COMPACT 4500 je součástí řady kompaktních vysoce výkonných rekuperátorů Soler & Palau. Jeho provoz je založen na dvou nezávislých vzduchových okruzích: jeden odvádí znehodnocený vnitřní vzduch a druhý přivádí čerstvý vzduch zvenčí.

Oba proudy procházejí výměníkem tepla bez přímého smísení, což umožňuje přenášet tepelnou energii z odváděného vzduchu do přiváděného vzduchu a tím snižovat energetické nároky spojené s klimatizací budovy.

Jmenovitý průtok 4.165 metrů krychlových za hodinu

S&P uvádí pro CAD-COMPACT 4500 jmenovitý průtok 4.165 metrů krychlových za hodinu při dostupném tlaku 150 pascalů.

• Jmenovitý průtok: 4.165 metrů krychlových za hodinu.
• Referenční dostupný tlak: 150 pascalů.
• Velikost jednotky: 4500.

Tyto parametry řadí jednotku mezi řešení větrání s vysokou kapacitou řady CAD-COMPACT, určená především pro budovy a prostory komerčního nebo terciárního využití.

Protiproudý deskový výměník

Rekuperátor využívá hliníkový deskový výměník typu counterflow neboli protiproudý. Toto uspořádání prodlužuje dráhu výměny mezi oběma proudy vzduchu a umožňuje dosahovat vysoké úrovně zpětného získávání tepla.

Řada CAD-COMPACT má výměníky certifikované společností Eurovent a S&P uvádí účinnosti až 88 % v rámci této rodiny.

Účinnost 84,6 % při jmenovitém průtoku

Pro model CAD-COMPACT 4500 technický katalog S&P specifikuje mokrou účinnost rekuperátoru 84,6 % při jmenovitém průtoku.

Tato hodnota se vztahuje k podmínkám zkoušky uvedeným výrobcem:

• Venkovní teplota: -5 stupňů Celsia.
• Venkovní relativní vlhkost: 80 %.
• Vnitřní teplota: 20 stupňů Celsia.
• Vnitřní relativní vlhkost: 50 %.

Skutečný výkon se může měnit podle provozního průtoku, teplot, vlhkosti a konkrétních podmínek instalace.

Údaje o účinnosti ErP

Specifický list ErP pro referenci 5153140600, vypracovaný v souladu s evropským nařízením 1253/2014, uvádí tepelnou účinnost 76,6 %. Tento údaj odpovídá metodice ErP a nesmí být zaměňován s mokrou účinností 84,6 % publikovanou společností S&P v podmínkách jmenovitého provozu v technickém katalogu.

Plug-fan ventilátory s EC motory

CAD-COMPACT obsahuje plug-fan ventilátory s oběžnými koly s dozadu zahnutými lopatkami a EC motory. Tato technologie umožňuje elektronicky regulovat otáčky ventilátorů a přizpůsobit průtok potřebám instalace při použití kompatibilního řídicího systému.

Motory mají integrovanou elektronickou ochranu. S&P uvádí pro motory této řady krytí IP44 a izolační třídu B.

Maximální příkon 2,60 kilowattu

Maximální elektrický příkon uvedený pro model 4500 je 2,60 kilowattu, což odpovídá součtu dvou ventilátorů rekuperátoru.

• Maximální příkon: 2,60 kilowattu.
• Napájení jednotky: třífázové.
• Napětí: 400 voltů.
• Frekvence: 50-60 hertzů.

Třífázové napájení 400 voltů

Na rozdíl od menších velikostí řady vyžaduje CAD-COMPACT 4500 třífázové napájení 400 voltů.

Elektrické napájení, jištění, průřezy kabelů a ovládací prvky musí být dimenzovány podle technické dokumentace výrobce a platných elektrických předpisů.

Verze ECOWATT bez integrovaného řízení

Reference 5153140600 odpovídá variantě ECOWATT. Tato verze neobsahuje z výroby integrovaný řídicí systém Plug & Play.

Hlavní komponenty jsou dodávány předem zapojené až do elektrického rozvaděče:

• přívodní ventilátor.
• odtahový ventilátor.
• servomotor bypassu.
• tlakové spínače pro detekci znečištěných filtrů.
• teplotní čidla.

To umožňuje externě začlenit nejvhodnější regulační strategii pro instalaci pomocí kompatibilního příslušenství a řídicích systémů definovaných společností S&P.

Elektrický rozvaděč a bezpečnostní vypínač

Rekuperátor je vybaven elektrickým rozvaděčem pro zapojení komponent a vnějším bezpečnostním vypínačem, což usnadňuje instalaci a elektrickou údržbu.

Motorizovaný interní bypass

Všechny verze CAD-COMPACT obsahují interní bypass se servomotorem. Tento prvek umožňuje odvést vzduch mimo výměník, když to vyžadují teplotní podmínky a řídicí systém nařídí jeho otevření.

Při vhodném řízení jej lze využít pro strategie větrání v režimu free-cooling, kdy se využívá venkovní vzduch, pokud jeho podmínky umožňují snížit potřebu klimatizace.

Filtr F7 na přívodu vzduchu

Venkovní vzduch přiváděný do budovy prochází standardně filtrem:

• Tradiční třída: F7.
• Klasifikace ISO: ePM1 70 %.

S&P používá filtr s nízkou tlakovou ztrátou pro přívod vzduchu, který pomáhá zachytit významnou část částic obsažených ve venkovním vzduchu před jeho vstupem do vnitřních prostor.

Filtr M5 v odvodu

Okruh, který odvádí vnitřní vzduch, obsahuje standardně:

• Tradiční třída: M5.
• Klasifikace ISO: ePM10 50 %.

Tato filtrace chrání vnitřek jednotky a výměník před částicemi přenášenými odváděným vzduchem.

Možnost instalace druhého filtru

Konstrukce CAD-COMPACT umožňuje montáž druhého přídavného filtru uvnitř jednotky. Tento prvek se dodává jako příslušenství a umožňuje přizpůsobit úroveň filtrace specifickým požadavkům projektu.

Detekce zanesení filtrů

Rekuperátor obsahuje diferenční tlakové spínače určené k detekci nárůstu tlakové ztráty způsobené zanesením filtrů.

Tato funkce usnadňuje plánování pravidelné údržby a výměny filtračních prvků.

Opláštění z pozinkované oceli s dvojitou stěnou

Jednotka je vyrobena s opláštěním z pozinkované oceli s dvojitou stěnou, navrženým pro mechanickou odolnost a izolaci vůči tepelným a akustickým podmínkám uvnitř rekuperátoru.

Termoakustická izolace 30 milimetrů

U velikosti CAD-COMPACT 4500 S&P uvádí vnitřní termoakustickou izolaci z minerální vlny o tloušťce 30 milimetrů.

Izolační materiál má podle dokumentace výrobce nehořlavou klasifikaci A1/M0.

Obdélníkové přípojky 700 × 440 milimetrů

Model 4500 používá obdélníkové vzduchové přípojky, vhodné pro vysoké průtoky zpracovávané jednotkou.

• Rozměry přípojek: 700 × 440 milimetrů.
• Typ přípojky: obdélníkový.
• Okruhy: venkovní vzduch, přívod, odvod a výfuk.

Horizontální instalace

CAD-COMPACT je navržen pro horizontální instalaci. Přístup k filtrům, ventilátorům a výměníku je boční, což je třeba zohlednit při návrhu servisního prostoru kolem jednotky.

Kompaktní uspořádání umožňuje instalaci rekuperátoru v technických místnostech a podhledech, které mají dostatečný konstrukční prostor pro jednotku této velikosti a hmotnosti.

Rozměry CAD-COMPACT 4500

Hlavní rozměry opláštění uvedené v oficiálním výkresu jsou:

• Hlavní délka: 2.207 milimetrů.
• Hlavní šířka: 1.993 milimetrů.
• Výška: 598 milimetrů.
• Vzduchové přípojky: 700 × 440 milimetrů.
• Hmotnost: 336 kilogramů.

Technický výkres by měl být použit pro stanovení konečných instalačních rozměrů, protože zahrnuje také elektrický rozvaděč, přípojky, přístupy pro údržbu a potřebné zóny pro vyjmutí filtrů a přístup k ventilátorům.

Boční odvod kondenzátu

Jednotka je vybavena odvodem kondenzátu 1/2 palce. Odvod musí být připojen a proveden podle instalačních pokynů, aby bylo zajištěno správné odvodnění vody vznikající během procesu rekuperace.

Akustické vlastnosti

Pro CAD-COMPACT 4500 S&P uvádí následující hladiny akustického tlaku měřené ve volném poli ve vzdálenosti 3 metry:

• Akustický tlak na sání: 51 dB(A).
• Akustický tlak na výtlaku: 64 dB(A).
• Vyzařovaný akustický tlak: 50 dB(A).

Příslušné hladiny akustického výkonu jsou:

• Akustický výkon na sání: 71 dB(A).
• Akustický výkon na výtlaku: 84 dB(A).
• Vyzařovaný akustický výkon: 70 dB(A).

Konečné akustické hodnoty na stavbě se mohou výrazně lišit podle potrubí, tlumičů, obestavění, závěsů, podhledů a konkrétních podmínek instalace.

Minimální teplota venkovního vzduchu

S&P stanovuje pro řadu CAD-COMPACT minimální teplotu venkovního vzduchu -10 stupňů Celsia.

Pokud je nutné pracovat s nižšími venkovními teplotami, výrobce doporučuje použití předehřívací baterie umístěné na sání venkovního vzduchu.

Postohřevné baterie jako externí příslušenství

Řada CAD-COMPACT neobsahuje integrované přídavné postohřevné baterie uvnitř jednotky. Pokud projekt vyžaduje dodatečnou tepelnou úpravu přiváděného vzduchu, S&P nabízí různé externí řešení dostupná jako příslušenství.

Údržba přístupná z bočních stran

Konstrukce rekuperátoru usnadňuje údržbu díky samostatným bočním přístupům. Filtry lze vyjmout z bočních panelů a výměník má také přístup pro kontrolu a čištění.

Je důležité ponechat volné zóny uvedené společností S&P v rozměrovém výkresu, aby bylo možné zasahovat do filtrů, ventilátorů a výměníku bez demontáže potrubní instalace.

Aplikace S&P CAD-COMPACT 4500

Soler & Palau doporučuje řadu CAD-COMPACT pro výměnu vzduchu v instalacích, jako jsou:

• obchodní prostory.
• kanceláře.
• zařízení pohostinství.
• veřejné budovy.
• školy a vzdělávací centra.
• další terciární budovy s potřebou dvojitého proudění vzduchu.

Technické údaje S&P 5153140600

• Značka: Soler & Palau.
• Řada: CAD-COMPACT.
• Model: CAD-COMPACT 4500 ECOWATT N8.
• Reference: 5153140600.
• Typ: vysoce účinný rekuperátor tepla s dvojitým prouděním.
• Verze: ECOWATT.
• Integrované řízení: ne.
• Jmenovitý průtok při 150 pascalech: 4.165 metrů krychlových za hodinu.
• Mokrá účinnost při jmenovitém průtoku: 84,6 %.
• Typ rekuperátoru: hliníkové desky v protiproudu.
• Certifikace výměníku: Eurovent.
• Ventilátory: plug-fan s lopatkami zahnutými dozadu.
• Technologie motoru: EC.
• Přívodní filtr: F7 / ePM1 70 %.
• Odtahový filtr: M5 / ePM10 50 %.
• Druhý volitelný filtr: ano.
• Interní bypass: ano, motorizovaný.
• Napájení: třífázové 400 voltů.
• Frekvence: 50-60 hertzů.
• Maximální příkon: 2,60 kilowattu.
• Vzduchové přípojky: obdélníkové 700 × 440 milimetrů.
• Hlavní délka: 2.207 milimetrů.
• Hlavní šířka: 1.993 milimetrů.
• Výška: 598 milimetrů.
• Hmotnost: 336 kilogramů.
• Instalace: horizontální.
• Materiál opláštění: pozinkovaná ocel s dvojitou stěnou.
• Izolace: termoakustická minerální vlna 30 milimetrů.
• Klasifikace izolace: A1/M0.
• Odvod kondenzátu: 1/2 palce.
• Minimální teplota venkovního vzduchu: -10 stupňů Celsia.
• Vyzařovaný akustický tlak: 50 dB(A) ve 3 metrech ve volném poli.
• Akustický tlak na sání: 51 dB(A).
• Akustický tlak na výtlaku: 64 dB(A).

Rekuperace tepla pro instalace s velkým průtokem

S&P CAD-COMPACT 4500 ECOWATT kombinuje jmenovitý průtok 4.165 metrů krychlových za hodinu s vysoce účinným protiproudým výměníkem, EC motory, filtrací F7/M5, interním bypassem a robustní dvojstěnnou konstrukcí.

Jeho třífázové napájení 400 voltů, obdélníkové přípojky 700 × 440 milimetrů a předem zapojená konfigurace ECOWATT bez integrovaného řízení umožňují integraci do profesionálních větracích projektů, kde je vyžadována vysoká kapacita výměny vzduchu a flexibilita pro externí definování regulačního systému.
