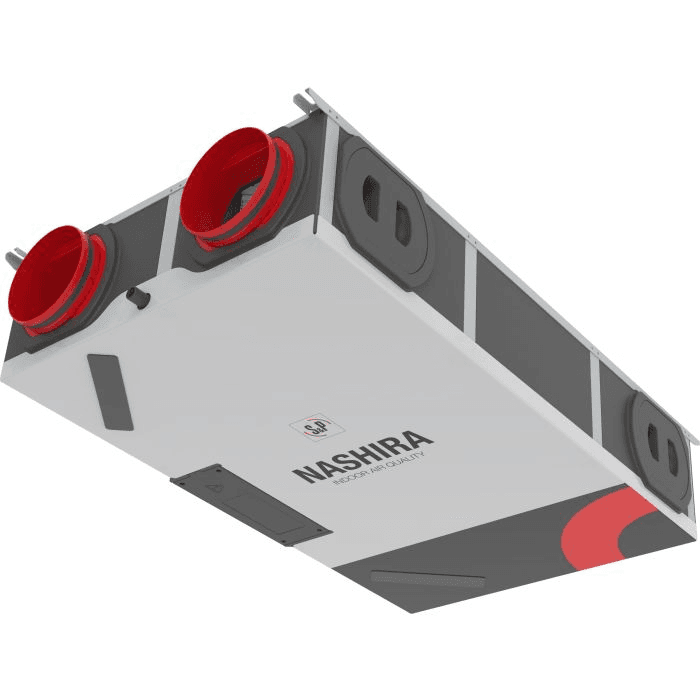

Rekuperátor tepla S&P NASHIRA S 200 R8

Rekuperátor tepla S&P NASHIRA S 200 R8, reference 5153207400, je jednotka řízeného mechanického větrání s dvojitým prouděním, navržená pro nepřetržitou výměnu vzduchu v domácnostech a současné zpětné získávání značné části tepelné energie z odváděného vzduchu. Je vybavena vysoce účinným citlivým protiproudým výměníkem, ventilátory s úspornými EC motory a konstantním průtokem a dosahuje maximálního průtoku 200 m³/h při 350 Pa s citlivou účinností 88 %.

Její nízkoprofilové provedení je speciálně určeno pro instalaci do podhledu a nabízí vysokou montážní flexibilitu díky reverzibilnímu a symetrickému provedení L/R a čtyřem otočným hrdlům Ø160 mm. Součástí je kabelový ovládací panel, interní senzory relativní vlhkosti a 100% automatický nebo manuální bypass, což představuje kompletní řešení pro rezidenční větrací instalace s rekuperací tepla.

Mechanické větrání s dvojitým prouděním a rekuperací tepla

NASHIRA S 200 R8 pracuje současně se dvěma proudy vzduchu: odvádí znehodnocený vzduch z místností, jako jsou koupelny a kuchyně, a přivádí nový filtrovaný vzduch do ložnic, obývacích pokojů a dalších hlavních místností.

Oba proudy procházejí rekuperátorem bez přímého smísení. Výměník mezi nimi přenáší tepelnou energii, čímž snižuje ztráty spojené s výměnou vzduchu a omezuje potřebu vytápění nebo chlazení domácnosti.

Citlivý protiproudý výměník s účinností 88 %

Reference 5153207400 odpovídá verzi NASHIRA S 200 s citlivým výměníkem, která se liší od verze NASHIRA S 200 E vybavené entalpickým výměníkem.

Soler & Palau pro tento model uvádí citlivou účinnost 88 % podle EN 13141-7.

Protiproudý výměník je navržen tak, aby získával energii z odváděného vzduchu před jeho vypuštěním ven a využíval ji k úpravě čerstvého vzduchu přiváděného do domu.

Maximální průtok 200 m³/h

NASHIRA S 200 nabízí široký rozsah regulace pro přizpůsobení provozu skutečným potřebám větrání:

• Minimální průtok: 70 m³/h.
• Maximální průtok: 200 m³/h při 350 Pa.

Regulace průtoku umožňuje přizpůsobit výměnu vzduchu domácnosti, jejím uživatelům a tlakové ztrátě v potrubní síti.

Ventilátory s EC motory a konstantním průtokem

Rekuperátor je vybaven radiálními ventilátory poháněnými EC motory, technologií zaměřenou na snížení elektrické spotřeby a efektivní řízení provozu systému.

Ventilátory pracují s regulací konstantního průtoku a v rámci svého provozního rozsahu kompenzují změny odporu, které mohou vznikat v instalaci v důsledku potrubí, filtrů nebo větracích vyústek.

100% automatický nebo manuální bypass

NASHIRA S obsahuje plný bypass výměníku, který umožňuje obejít tepelnou rekuperaci, když jsou venkovní podmínky příznivé.

Bypass může pracovat automaticky nebo být aktivován ručně z ovládání a má samostatné nastavení průtoku během provozu.

Tato funkce je zvláště užitečná během určitých období jara, léta nebo podzimu, kdy lze využít venkovní vzduch bez průchodu rekuperačním výměníkem.

Vestavěné senzory vlhkosti

Jednotka je vybavena interními sondami relativní vlhkosti, které umožňují používat automatické větrací režimy podle zjištěných podmínek.

Automatické řízení pomáhá přizpůsobit úroveň větrání při zvýšení vnitřní vlhkosti, například během sprchování, vaření nebo jiných domácích činností.

Reverzibilní a symetrické provedení L/R

Jednou z hlavních vlastností řady NASHIRA S je její reverzibilní a symetrické provedení, které umožňuje nastavit uspořádání proudů v levé nebo pravé verzi.

Tato flexibilita usnadňuje přizpůsobení rekuperátoru dostupnému vedení potrubí a jeho integraci do různých dispozic domácnosti.

Otočná hrdla o 90°

Flexibilní instalační systém vyvinutý společností S&P umožňuje změnit orientaci hrdel o 90 stupňů, což usnadňuje připojení potrubí bez nutnosti kompletního přestavění zařízení.

Toto řešení snižuje montážní omezení tam, kde je prostor nad podhledem omezený.

4 vzduchové přípojky Ø160 mm

Model NASHIRA S 200 má čtyři hrdla Ø160 mm odpovídající čtyřem hlavním proudům systému dvojitého proudění:

• Přívod venkovního vzduchu.
• Větrání čerstvého vzduchu do domácnosti.
• Odvod vnitřního vzduchu.
• Odvod znehodnoceného vzduchu ven.

Potrubní síť musí být správně dimenzována, aby byl dodržen návrhový průtok a minimalizovaly se tlakové ztráty a aerodynamický hluk.

Filtry G4 v přívodu i odvodu

Soler & Palau standardně vybavuje NASHIRA S filtry, které chrání jak uživatele, tak samotný výměník.

• Filtr přívodu: G4.
• Filtr odvodu: G4.

Pro přívod jsou volitelně k dispozici filtry s vyšší úrovní filtrace:

• M5.
• F7.
• F9.
• Aktivní uhlí.

Filtry je nutné pravidelně kontrolovat a vyměňovat, aby byl zachován odpovídající průtok, dobrá kvalita vzduchu a účinnost rekuperátoru.

Upozornění na údržbu filtrů

Systém je vybaven vizuálním upozorněním na údržbu filtrů prostřednictvím ovládacího panelu.

Doba upozornění může být nastavena tak, aby odpovídala způsobu používání a podmínkám instalace.

Součástí je ovládací panel

Drátový dálkový ovladač je součástí dodávky rekuperátoru.

Umožňuje provádět funkce jako:

• Nastavení rychlostí a průtoků.
• Volba manuálního nebo automatického provozu.
• Zobrazení alarmů.
• Upozornění na znečištěné filtry.
• Ruční aktivace bypassu.
• Nastavení provozních parametrů.

Ovladač má přibližné rozměry 104 x 80 mm a uvedenou přední hloubku 17 mm.

Komunikace Modbus a signál 0-10 V

Řada NASHIRA S disponuje komunikací Modbus a řídicím vstupem 0-10 V, což usnadňuje integraci do kompatibilních regulačních a automatizačních systémů.

Komunikace Modbus umožňuje výměnu informací se systémy chytré domácnosti nebo technického řízení budov, které tento protokol podporují.

Kompatibilní s CONNECTAIR

Pomocí kompatibilní komunikační desky nebo modulu SPCM lze NASHIRA připojit k CONNECTAIR, platformě IoT společnosti Soler & Palau.

Toto řešení rozšiřuje možnosti dohledu a řízení instalace přes internet.

Komunikační modul je příslušenství a nelze jej považovat za součást reference 5153207400, pokud není výslovně uvedeno v dodávce.

Kompatibilní se senzorem AIRSENS

Rekuperátor může také pracovat s kompatibilními senzory kvality vzduchu AIRSENS.

Podle zveřejněných údajů ErP umožňuje začlenění lokálního řízení podle potřeby pomocí AIRSENS dosáhnout u konfigurace NASHIRA S 200 + AIRSENS klasifikace SEC A+, oproti třídě A u standardní jednotky.

Senzor AIRSENS není součástí této reference a je nutné jej zakoupit samostatně.

Certifikace Passivhaus

Řada NASHIRA S má certifikaci Passivhaus, což je obzvláště důležité u energeticky úsporných domů a budov, kde je cílem snížit tepelné ztráty způsobené větráním.

Rekuperátor umožňuje zajistit nepřetržitou výměnu vzduchu bez nutnosti spoléhat se výhradně na otevírání oken.

Navrženo pro splnění požadavků rezidenčního větrání

Soler & Palau vyvíjí řadu NASHIRA S pro rezidenční systémy VMC a uvádí její vhodnost pro požadavky na větrání podle Technického stavebního předpisu, pokud je celá instalace správně navržena a provedena.

Potřebný průtok musí být stanoven podle projektu, dispozice domu a platných předpisů.

Instalace do podhledu

Zařízení je primárně určeno pro vodorovnou instalaci do podhledu.

Jeho výška pouhých 210 mm usnadňuje integraci do technických prostor s omezenou výškou a zároveň zachovává přístup pro kontrolu, filtry a údržbu.

Kompaktní rozměry

Oficiální rozměrový výkres NASHIRA S 200 uvádí následující hlavní rozměry:

• Délka těla: 1.000 mm.
• Šířka: 600 mm.
• Výška: 210 mm.
• Uvedená celková délka s upevňovacími prvky: 1.024 mm.
• Průměr připojení: 160 mm.

Výrobce poskytuje v technickém výkresu další rozměry pro správné určení upevňovacích bodů, připojení a servisních prostor.

Hmotnost 24,5 kg

NASHIRA S 200 s citlivým výměníkem má přibližnou hmotnost 24,5 kg.

Konstrukce kombinuje plášť z pozinkovaného ocelového plechu s epoxid-polyesterovou povrchovou úpravou a vnitřní prvky z EPP, aby vznikla lehká a izolovaná jednotka.

Konstrukce a materiály

Technická dokumentace uvádí následující hlavní materiály:

• Plášť: pozinkovaný ocelový plech s epoxid-polyesterovou povrchovou úpravou.
• Přední kryt: vnitřní izolace z EPP.
• Vnitřní tělo: EPP.
• Vzduchové přípojky: vysoce odolný polystyren.
• Skříň ventilátorů: ABS.
• Oběžné kolo: pozinkovaný ocelový plech.
• Citlivý výměník: vysoce odolný polystyren a hliník.

Odvod kondenzátu

Protože jde o verzi s citlivým výměníkem, může rekuperátor za určitých teplotních a vlhkostních podmínek vytvářet kondenzát.

Zařízení obsahuje odtokovou přípojku a je dodáváno s flexibilní hadicí o délce 150 mm a připojením Ø19-19 mm.

Odvod kondenzátu musí být správně připojen podle systému uvedeného společností S&P, aby se zabránilo hromadění vody uvnitř jednotky.

Elektrické napájení 230 V

NASHIRA S 200 používá napájení:

• Napětí: 230 V.
• Frekvence: 50 Hz.
• Maximální příkon zařízení: 137 W.
• Uvedený maximální proud: 1 A.

Technický manuál dále stanovuje požadavky na jištění a odpojení, které je nutné dodržet při elektrickém zapojení.

Elektrický příkon ErP 75 W při maximálním průtoku

V deklaraci ekodesignu ErP uvádí S&P pro NASHIRA S 200 elektrický příkon 75 W v bodě maximálního průtoku používaného nařízením.

Tato hodnota ErP se nesmí zaměňovat s maximální spotřebou 137 W uvedenou v obecné tabulce specifikací jednotky, protože odpovídají odlišným kritériím a referenčním podmínkám.

Hladina akustického výkonu 48,3 dB(A)

Technická dokumentace uvádí hladinu akustického výkonu Lw(A) 48,3 dB(A) podle EN 13141-7.

Vnímaná hlučnost v domácnosti bude dále záviset na nastaveném průtoku, provozním tlaku, potrubní síti, tlumičích hluku, vyústkách a stavebních vlastnostech budovy.

Energetická třída A

Podle údajů o ekodesignu výrobce získává reference 5153207400 třídu SEC A pro mírné klima.

• SEC mírné klima: -39,8 kWh/(m²·rok).
• Třída SEC: A.
• SEC chladné klima: -78,2 kWh/(m²·rok).
• SEC teplé klima: -15,2 kWh/(m²·rok).
• Tepelná účinnost ErP: 88 %.

Rozsah venkovní teploty vzduchu

Pro citlivou verzi NASHIRA S 200 stanovuje S&P:

• Bez předehřevné baterie: venkovní vzduch od -10 do +45 °C.
• S předehřevnou baterií: venkovní vzduch od -20 do +45 °C.

Předehřevná baterie je doplňkový prvek a nelze ji považovat za součást standardního rekuperátoru.

Vnitřní podmínky a podmínky instalace

Pro verzi s citlivým výměníkem stanovuje výrobce vnitřní podmínky až +30 °C a 90 % relativní vlhkosti.

Prostor, kde je jednotka fyzicky instalována, musí být udržován mezi +12 a +45 °C, s relativní vlhkostí nižší než 90 % a bez kondenzace.

Trvalý provoz větrání

S&P uvádí, že centralizované větrací systémy jsou navrženy pro nepřetržitý provoz.

To umožňuje udržovat stabilní výměnu vnitřního vzduchu a pomáhá kontrolovat problémy spojené s vlhkostí a hromaděním škodlivin v domácnosti.

Dodávané komponenty

Technický manuál uvádí jako dodávané komponenty:

• Rekuperátor tepla NASHIRA S.
• Ovládací panel.
• Flexibilní hadice pro odvod kondenzátu.
• Uživatelské a zprovozňovací manuály.
• Energetický štítek.
• Montážní šablona.
• Štítek pro proudy v konfiguraci R.

Technické vlastnosti S&P NASHIRA S 200 R8

• Značka: Soler & Palau (S&P).
• Řada: NASHIRA S.
• Model: NASHIRA S 200 R8.
• Reference: 5153207400.
• Typ: dvojitý proudový VMC rekuperátor tepla.
• Použití: rezidenční větrání.
• Výměník: citlivý protiproudý.
• Minimální průtok: 70 m³/h.
• Maximální průtok: 200 m³/h při 350 Pa.
• Citlivá účinnost: 88 %.
• Motory: úsporné EC.
• Ventilátory: radiální s konstantním průtokem.
• Bypass: 100 %, automatický nebo manuální.
• Senzory vlhkosti: integrované.
• Konfigurace: reverzibilní a symetrická L/R.
• Hrdla: otočná o 90°.
• Vzduchové přípojky: 4 x Ø160 mm.
• Filtr přívodu: G4.
• Filtr odvodu: G4.
• Volitelné filtry přívodu: M5, F7, F9 a aktivní uhlí.
• Drátový ovladač: součástí.
• Modbus: ano.
• Řízení 0-10 V: ano.
• CONNECTAIR: kompatibilní prostřednictvím volitelného komunikačního modulu.
• Certifikace Passivhaus: ano.
• Třída SEC: A.
• Napájení: 230 V / 50 Hz.
• Maximální příkon: 137 W.
• Uvedený maximální proud: 1 A.
• Elektrický příkon ErP při maximálním průtoku: 75 W.
• Akustický výkon Lw(A): 48,3 dB(A).
• Hlavní rozměry: 1.000 x 600 x 210 mm.
• Celková délka uvedená ve výkresu: 1.024 mm.
• Hmotnost: 24,5 kg.
• Odvod kondenzátu: flexibilní hadice 150 mm, Ø19-19 mm.
• Instalace: podhled.

Kompaktní a účinný rekuperátor pro rezidenční VMC

Soler & Palau NASHIRA S 200 R8 kombinuje až 200 m³/h větrání s vysoce účinným citlivým protiproudým výměníkem, EC motory, konstantním průtokem a automatickým řízením pomocí senzorů vlhkosti.

Jeho výška pouhých 210 mm, otočná hrdla, reverzibilní konfigurace L/R a 100% bypass usnadňují jak návrh, tak instalaci systémů dvojitého proudového větrání v domácnostech.

Součástí jsou také drátové ovládání, filtry G4, komunikace Modbus, signál 0-10 V a kompatibilita s CONNECTAIR, což rozšiřuje možnosti regulace, monitoringu a integrace do rezidenčních instalací s vysokou energetickou účinností.
